【快速入门教程二】天工CAD插件开发模板介绍

一、整体框架

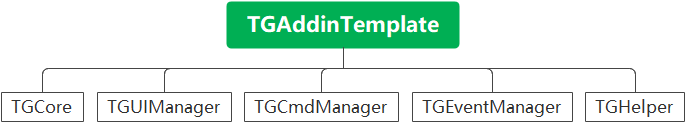

         通过向导(天工CAD开发资源)得到一个天工CAD插件项目之后，可以得到上述几个核心类，分别有着以下作用。
TGCore：程序初始化入口
TGUIManager：Ribbon菜单UI管理类，负责创建Ribbon菜单
TGCmdManager：Cmd命令管理类，负责命令的注册和分发调度以及对话框的管理
TGEventManager：Event事件管理类，负责响应操作所产生事件的处理
TGHelper：Help类，可以调用一些辅助接口

二、业务流程

         业务流程可以分成三部分：
(一)创建Ribbon菜单：用户根据UI设计菜单，并完成Ribbon命令菜单的创建。
(二)实现业务功能：实现菜单命令，具体包括命令创建、功能实现、命令调度、消息事件处理、命令注册。
(三)处理消息事件：处理命令响应、文档事件等情况。
2.1 创建Ribbon菜单
         打开“当前项目//res//XXXRibbon.xml”文件，对Ribbon菜单进行编辑，具体格式如下：

1. <ribbon>

2.     <!-- [TGTemple]在此处添加用户自定义的TabbedContainer -->

3.     <tab name="天工插件示例">

4.         <!-- [TGTemple]在此处添加用户自定义的group分组-->

5.         <group name="Welcome">

6.             <!--  [TGTemple]在此处添加用户自定义的命令按钮 -->

7.             <!--  [TGTemple]commandId: 自定义命令ID，必须唯一，用于标识命令 -->

8.             <!--  [TGTemple]label: 命令显示的名称 -->

9.             <!--  [TGTemple]imageId: 命令显示的图标ID -->

10.             <!--  [TGTemple]buttonStyle: 命令按钮的样式 -->

11.             <button commandId="0"  label="弹出窗口"  imageId="166" buttonStyle="5" />

12.             <button commandId="1"  label="侧边栏"  imageId="167" buttonStyle="5" />

13.             <button commandId="2"  label="弹窗消息事件版"  imageId="167" buttonStyle="5" />

14.             <button commandId="3"  label="侧边栏消息事件版"  imageId="167" buttonStyle="5" />

15.         </group>

16.     </tab>

17. </ribbon>

复制代码

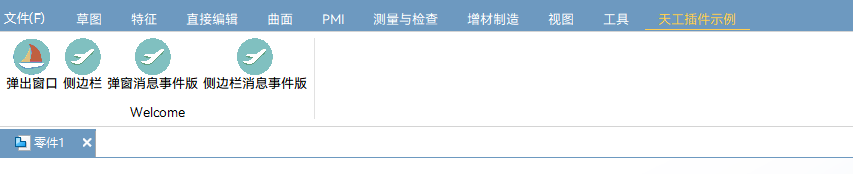

界面效果图如下所示

命令按钮关键词说明：
commandId：自定义命令ID（唯一）
label：命令显示的名称
imageId：按钮位图资源ID
buttonStyle：按钮风格
“1” seButtonAutomatic：按钮样式自动确定，即UI框架会根据上下文和平台偏好自动选择合适的样式
“2” seButtonCaption：只有按钮的文字标题，没有图标
“3” seButtonIcon：只有按钮图标，没有文字标题
“4” seButtonIconAndCaption：包括按钮图标和文字标题（通常并排显示）
“5” seButtonIconAndCaptionBelow：与“4”类似，但图标位于上方，标题位于下方
“6” seCheckButton：复选按钮，用户可以选中或取消选中
“7” seCheckButtonAndIcon：结合复选按钮和图标的样式，更直观
“8” seRadionButton：单选按钮，用户在一组中选择其中一个
根据UI设计的Menu，创建Ribbon菜单，将所有的命令按钮添加完毕，对应好命令ID，以及按钮要展示的命令名称和图标，并根据需求进行命令分组，菜单创建完成后就可以进行命令的实现了。
2.2 业务功能实现

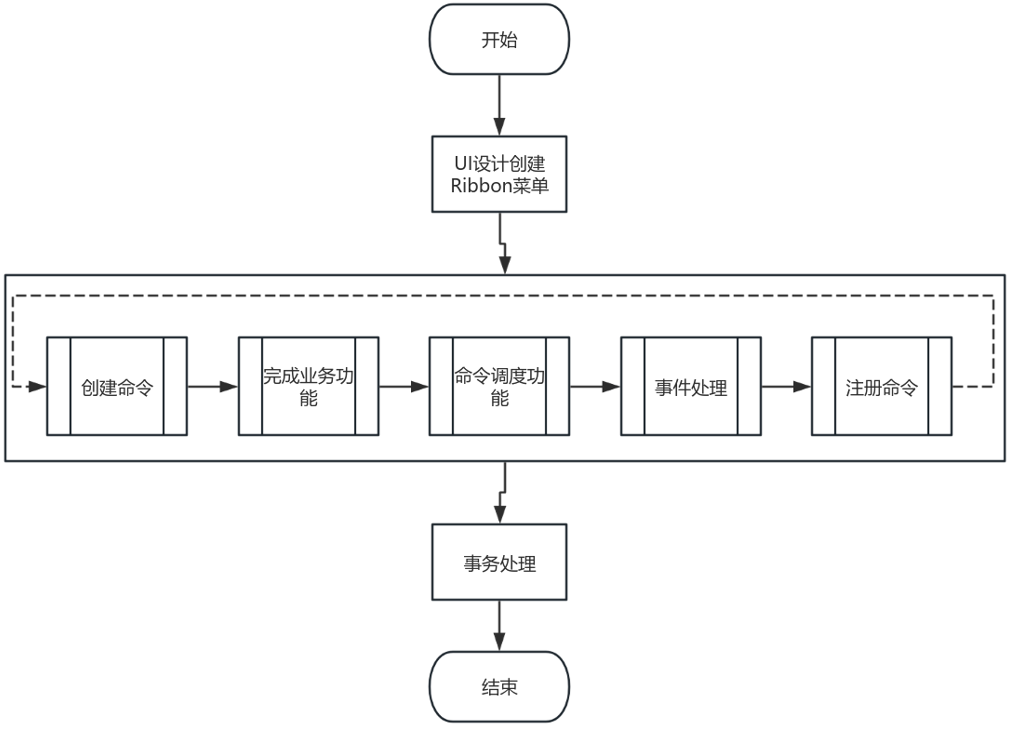

         业务的实现体现为命令按钮的功能实现，具体步骤：命令创建→功能实现→命令调度→事件处理→命令注册。代码逻辑流程如下图所示。

其中，创建的业务命令类型主要可分为以下三种：
弹框式命令（继承自TGCmdPopup）  ：基于TGCCmdBase的二次封装，支持弹窗对话框形式的业务命令
         命令激活处理接口：Activate()   命令终止处理接口：
         Terminate()   创建并展示对话框：CreateRibbon()
         消息事件处理：MouseClick()、KeyDown()、MouseDrag()、MouseMove()、Filter()等
侧边栏命令（继承自TGCmdEdgebar）  ：基于TGCCmdBase的二次封装，支持侧边栏形式的业务命令
         命令激活处理接口：Activate()
         命令终止处理接口：Terminate()
         创建并展示侧边栏对话框：CreateRibbon()
         消息事件处理：MouseClick()、KeyDown()、MouseDrag()、MouseMove()等
直接操作命令（继承自TGCCmdBase）
         命令激活处理接口：Activate()
         命令终止处理接口：Terminate()
         消息事件处理：raw_MouseDown()、raw_MouseUp()、raw_MouseMove()、raw_MouseClick(、raw_MouseDblClick()、raw_MouseDrag()、raw_Filter()、raw_WindowProc()等)
接下来，以弹框式界面命令实现为例子进行讲解
2.2.1   命令创建
(一)基于TGCmdPopup定义自己的命令类，如TGUserCmdPopup
(二)定义命令Com的别名：typedef ComObject TGCmdUserCmdPopupObj
(三)实现Activate和Terminate接口（若无多余操作，可不重写）
(四)添加需要处理的消息事件

1. class TGUserCmdPopup : public TGCmdPopup

2. {

3. public:

4.     TGUserCmdPopup();

5.     virtual ~TGUserCmdPopup();

6.     STDMETHODIMP Activate();

7.     STDMETHODIMP Terminate();

8.     STDMETHODIMP MouseClick(short sButton,    short sShift, double dX, double dY,    double dZ, LPDISPATCH pWindowDispatch,    long lKeyPointType,    LPDISPATCH pGraphicDispatch);

9.     STDMETHODIMP MouseMove(short sButton, short sShift, double dX, double dY, double dZ, LPDISPATCH pWindowDispatch, long lKeyPointType, LPDISPATCH pGraphicDispatch);

10.     STDMETHOD(MouseDrag)(short sButton, short sShift, double dX, double dY, double dZ, LPDISPATCH pWindowDispatch, short DragState, long lKeyPointType, LPDISPATCH pGraphicDispatch);

11.     STDMETHODIMP Filter(LPDISPATCH pGraphicDispatch, VARIANT_BOOL* vbValid);

12.     STDMETHOD(KeyDown)(short* KeyCode,short Shift);

13. };

14. typedef CComObject<TGUserCmdPopup> TGCmdUserCmdPopupObj;

复制代码

2.2.2 对话框创建
(一)基于CDialogEx，新建MFC类，如TGPopupDialog

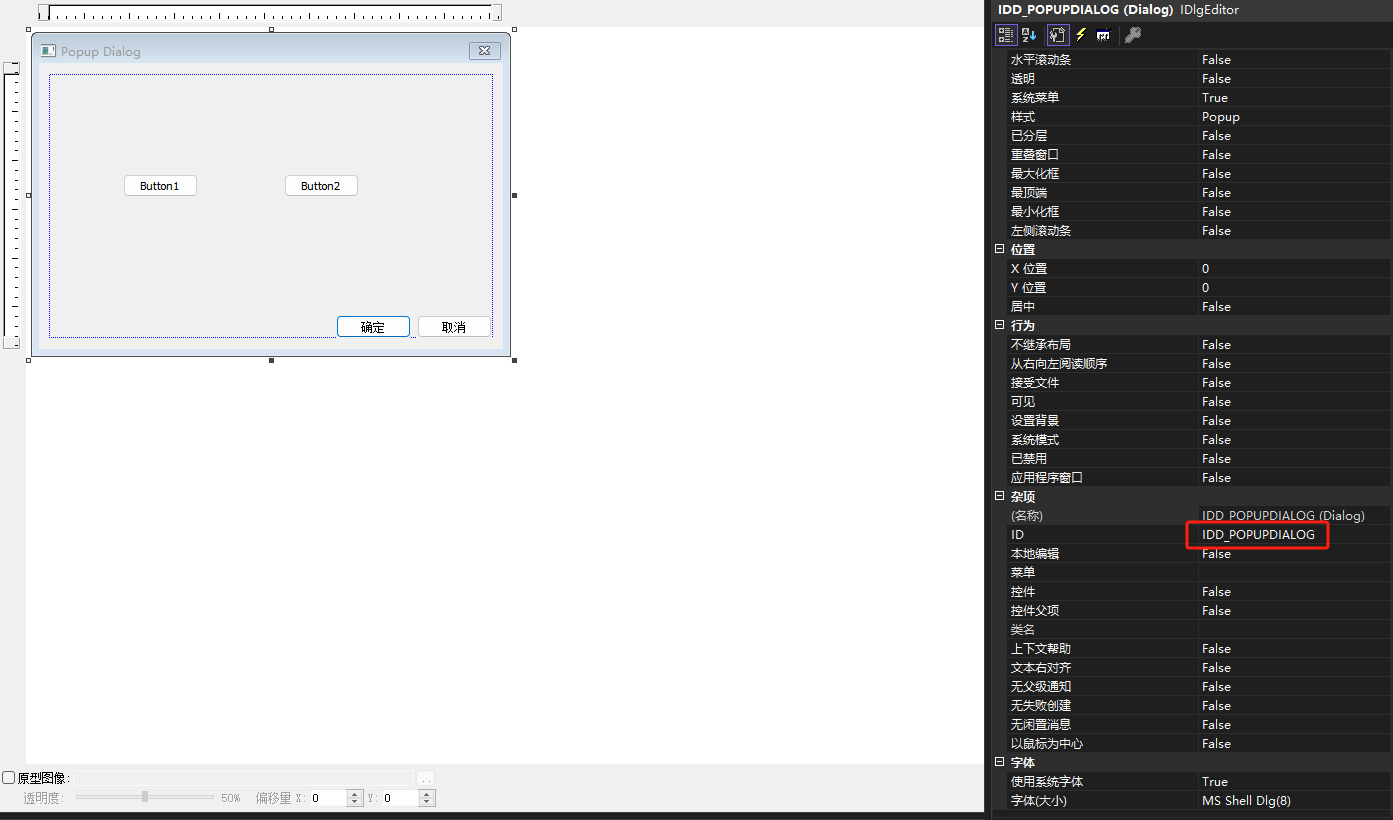

(二)通过工具对话框的UI设计完成界面的布局
(三)完成业务逻辑处理

1. class TGPopupDialog : public CDialogEx

2. {

3.     DECLARE_DYNAMIC(TGPopupDialog)

4. public:

5.     TGPopupDialog(CWnd* pParent = nullptr);   // 标准构造函数

6.     virtual ~TGPopupDialog();

7. // 对话框数据

8. #ifdef AFX_DESIGN_TIME

9.     enum { IDD = IDD_POPUPDIALOG };

10. #endif

11. protected:

12.     virtual void DoDataExchange(CDataExchange* pDX);    // DDX/DDV 支持

13.     DECLARE_MESSAGE_MAP()

14. public:

15. // 业务逻辑处理

16.     afx_msg void OnTestButton1();

17.     afx_msg void OnTestButton2();

18.     virtual void OnOK();

19.     virtual void OnCancel();

20. };

复制代码

2.2.3 命令与对话框绑定
(一)修改TGCmdDialogFactory::GetSpecificCmdDialog()：添加new TGPopupDialog对象的操作

1. //[TGTemple]此处为用户自定义命令界面类实例生成工厂，请根据自定义command对应的界面实例补充switch

2. CDialog* TGCmdDialogFactory::GetSpecificCmdDialog()

3. {

4.     switch (CommandId)

5.     {

6.     case 0:

7.     {

8.         TGPopupDialog* pPopupDialog = new TGPopupDialog();

9.         return dynamic_cast<CDialog*>(pPopupDialog);

10.         break;

11.     }

12.     default:

13.         return NULL;

14.         break;

15.     }

16. }

复制代码

(二)修改TGCmdDialogFactory::GetSpecificCmdDialogTemplateId()：添加相应对话框IDD

1. //[TGTemple]此处为用户自定义界面类ID关联command处，请根据commandid关联所对应的界面

2. UINT TGCmdDialogFactory::GetSpecificCmdDialogTemplateId()

3. {

4.     switch (CommandId)

5.     {

6.     case 0:

7.         return IDD_POPUPDIALOG;

8.         break;

9.     default:

10.         return NULL;

11.         break;

12.     }

13. }

复制代码

2.2.4 消息事件处理
         命令激活时，会涉及到一些消息事件的处理，可以在用户自定义的类中完成对这一部分的处理，比如鼠标事件，此处也可能会涉及到一些SDK的使用，可以参照SDK的帮助文档

1. HRESULT TGUserCmdPopup::MouseClick(short sButton, short sShift, double dX, double dY, double dZ, LPDISPATCH pWindowDispatch, long lKeyPointType, LPDISPATCH pGraphicDispatch)

2. {

3.     HRESULT hr = NOERROR;

4.     AfxMessageBox(L"MouseClick");

5.     return hr;

6. }

复制代码

         在弹框界面中也一样，鼠标点击Button1，实现弹出"Click Button1"的功能

1. void TGPopupDialog::OnTestButton1()

2. {

3.     AfxMessageBox(L"Click Button1");

4. }

复制代码

         鼠标点击确认，实现销毁窗口并终止命令的功能

1. void TGPopupDialog::OnOK()

2. {

3.     TGAddinTemplate2App::GetApplication()->AbortCommand(false);

4. }

复制代码

2.2.5 命令注册
         在TGCmdMnager命令管理类中完成命令的注册

1. //[TGTemple]此处为用户自定义命令实例化与实例化自定义命令和CommandID关联处

2. //[TGTemple]1.请实例化自定义界面实例

3. //[TGTemple]2.请将实例化自定义界面与关联的CommandID放入Map容器

4. void TGCmdManager::InitCommandMap()

5. {

6.     //声明并创建命令的Com对象，并完成引用计数

7.     TGCmdPopupObj* PopupCommand = NULL;

8.     TGCmdPopupObj::CreateInstance(&PopupCommand);

9.     PopupCommand->AddRef();

10.     //插入命令集合中

11.     InsertCommand(0, PopupCommand);//该命令ID(0)要求唯一，且需要和Ribbon菜单中的ID保持一致

12. }

复制代码

         如需要多个弹窗式命令按钮，重复上述操作即可。
2.3 事务管理
2.3.1 命令管理的消息事件
         这类事件是在对应的派生类命令中进行处理的，可通过补充这些事件的处理方法来完成。
鼠标事件:
         sButton：鼠标按键，表示那个哪个鼠标按钮被按下。通常，1表示左键，2表示右键，4表示中间键
         sShift：按下鼠标时哪些Shift键（1）、Ctrl键（2）或Alt键（4）被按下。
         dX, dY, dZ：分别表示鼠标在X、Y、Z轴上的位置
         pWindowDispatch：指向触发事件的窗口对象的指针。这可以用来访问窗口对象的方法和属性。
         lKeyPointType：表示关键点类型,可能用于识别特定的交互点类型
         pGraphicDispatch：指向图形对象的指针，可以用来访问与绘图或图形相关的服务和操作

1. // 鼠标点击事件

2. STDMETHOD(MouseClick)(short sButton,short sShift,double dX,double dY,double dZ,LPDISPATCH pWindowDispatch,long lKeyPointType,LPDISPATCH pGraphicDispatch)

3. { }

4. // 鼠标双击事件

5. STDMETHOD(MouseDblClick)(short sButton,short sShift,double dX,double dY,double dZ,LPDISPATCH pWindowDispatch,long lKeyPointType,LPDISPATCH pGraphicDispatch)

6. { }

7. // 鼠标拖拽事件

8. STDMETHOD(MouseDrag)(short sButton,short sShift,double dX,double dY,double dZ,LPDISPATCH pWindowDispatch,long lKeyPointType,LPDISPATCH pGraphicDispatch)

9. { }

10. // 鼠标按下事件

11. STDMETHOD(MouseDown)(short sButton,short sShift,double dX,double dY,double dZ,LPDISPATCH pWindowDispatch,long lKeyPointType,LPDISPATCH pGraphicDispatch)

12. { }

13. // 鼠标弹起事件

14. STDMETHOD(MouseUp)(short sButton,short sShift,double dX,double dY,double dZ,LPDISPATCH pWindowDispatch,long lKeyPointType,LPDISPATCH pGraphicDispatch)

15. { }

16. // 鼠标移动事件

17. STDMETHOD(MouseClick)(short sButton,short sShift,double dX,double dY,double dZ,LPDISPATCH pWindowDispatch,long lKeyPointType,LPDISPATCH pGraphicDispatch)

18. { }

复制代码

键盘事件:
         KeyAscii：当用户按下键盘上的一个键时，对应的ASCII**被传递给KeyAscii
         KeyCode：表示用户释放的虚拟键码。虚拟键码是一个整数，代表了键盘上的一个键
         Shift：表示在释放按键时哪些键（Shift=1、Ctrl=2、Alt=4）被按下

1. // 键盘按键事件

2. STDMETHOD(KeyPress)   (short* KeyAscii){ }

3. // 键盘按下事件

4. STDMETHOD(KeyDown)(short* KeyCode,short Shift){ }

5. // 键盘弹起事件

6. STDMETHOD(KeyUp)(short* KeyCode,short Shift){ }

复制代码

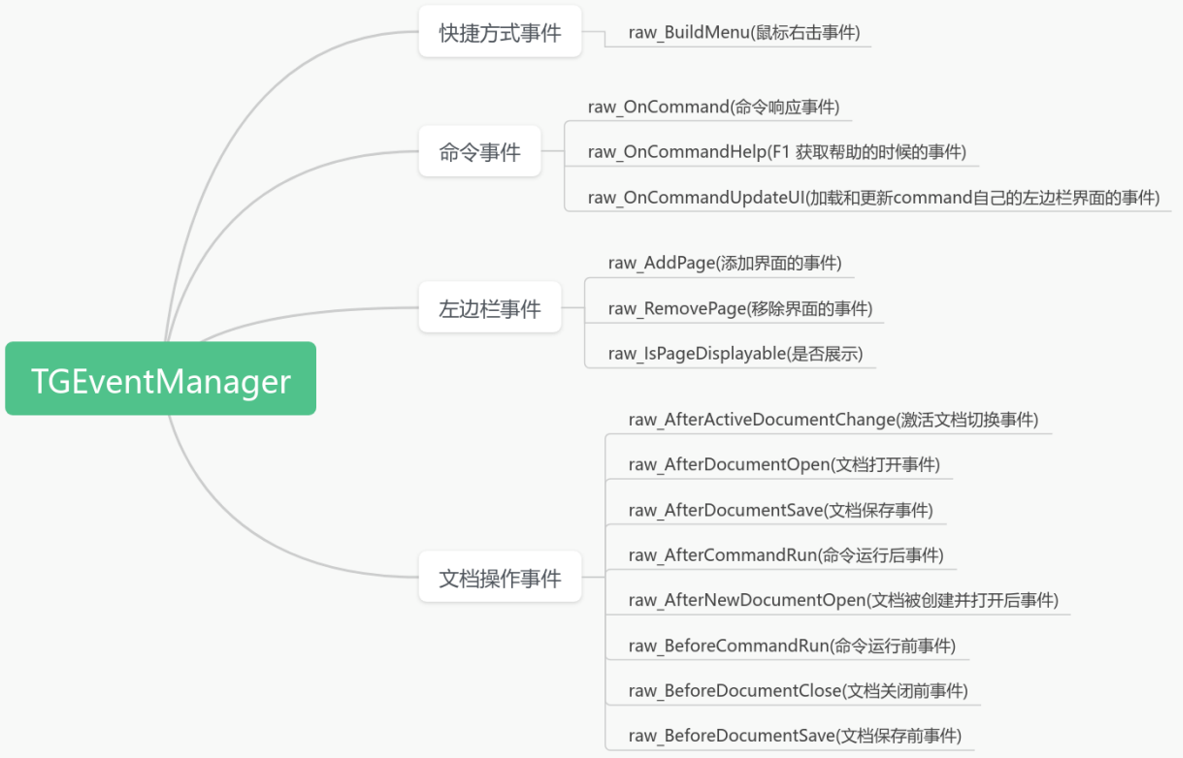

2.3.2 EventManage管理的消息事件

         这类事件是在TGEventManager管理类中对应的事件实现里去补充。
命令事件：
基于不同版本会有不同的事件类负责处理，如XAddInEvents、XAddInEventsEx、XAddInEventsEx2。
         nCmdID：绑定的命令标识符，即命令ID。
         hFrameWnd：应用程序主框架窗口的句柄。
         uHelpCommand：请求帮助的类型或命令。

1. // 相应UI界面中的命令事件，比如菜单按钮的点击

2. STDMETHOD(raw_OnCommand)(long nCmdID){}

3. // 相应UI界面中的帮助命令事件

4. STDMETHOD(raw_OnCommandHelp)(long hFrameWnd,long uHelpCommand,long nCmdID){}

复制代码

侧边栏事件:
         theDocument：指向文档对象的指针。
         EnvironmentCatID：表示一个环境类别ID，用于分类或描述页面展示环境的一个字符串标识符。
         vbIsPageDisplayable：传出参数，表示页面是否在给定的环境类别下可以显示。

1. // 添加侧边栏

2. STDMETHOD(raw_AddPage)(LPDISPATCH theDocument){}

3. // 删除侧边栏

4. STDMETHOD(raw_RemovePage)(LPDISPATCH theDocument){}

5. // 用于判断一个页面是否可以在特定环境下显示

6. STDMETHOD(raw_IsPageDisplayable)(IDispatch* theDocument,BSTR EnvironmentCatID,VARIANT_BOOL* vbIsPageDisplayable);

7. { }

复制代码

文档事件:

1. // 激活文档切换事件

2. STDMETHOD(raw_AfterActiveDocumentChange) (LPDISPATCH theDocument){}

3. // 命令运行之后的事件，命令执行完之后，无论成功失败都会触发该事件

4. STDMETHOD(raw_AfterCommandRun) (long theCommandID){}

5. // 文档打开之后的事件

6. STDMETHOD(raw_AfterDocumentOpen) (LPDISPATCH theDocument){}

7. // 文档保存完成后的事件处理

8. STDMETHOD(raw_AfterDocumentSave) (LPDISPATCH theDocument){}

9. // 新建文档并打开后的事件处理

10. STDMETHOD(raw_AfterNewDocumentOpen) (LPDISPATCH theDocument){}

11. // 命令激活之前的事件

12. STDMETHOD(raw_BeforeCommandRun) (long theCommandID){}

13. // 文档关闭之前的事件

14. STDMETHOD(raw_BeforeDocumentClose) (LPDISPATCH theDocument){}

15. // 文档保存之前的操作

16. STDMETHOD(raw_BeforeDocumentSave) (LPDISPATCH theDocument){}
