将文档打包

操作步骤:

  1. 选择以下方式之一,启动打包命令。
    • 天工 CAD 中:
      1. 打开要共享的装配文档。
      2. 选择工具选项卡→文档组→打包命令
        Note:

        仅当打开文档后,打包命令才可用。

    • 在设计管理器中:
      1. 打开要共享的文档。
      2. 选择主页选项卡→助手组→打包命令
        Note:
        • 如果打开了多个文档,设计管理器会为活动文档显示打包对话框。
        • 如果保存的文档的状态为已发放,设计管理器会保存状态为可用 的文件。
    Note:

    打包对话框中,单击任何文档名会显示文档的图形预览。

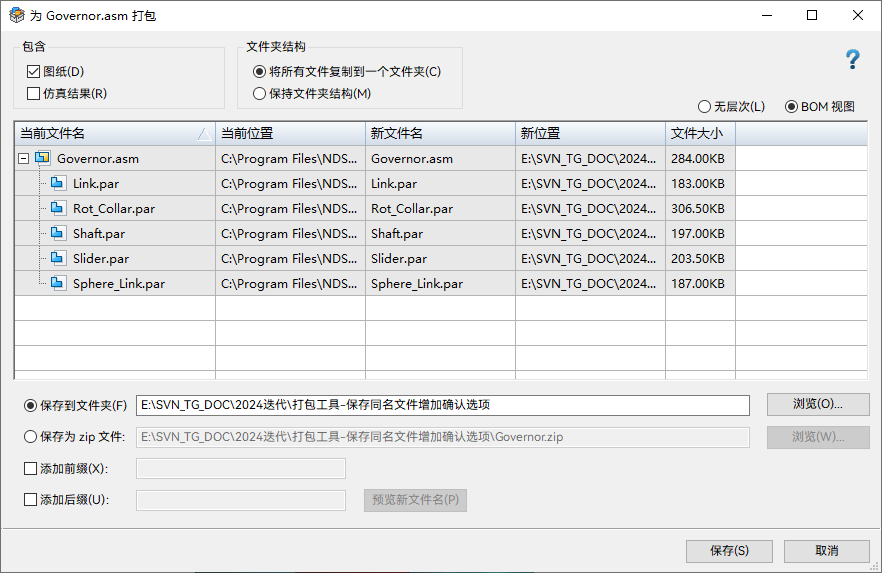

    Figure 1. 打包对话框
  2. (可选)使用图纸仿真结果复选框,指定还希望包括哪些附加文档。

    当勾选图纸仿真结果时,系统会将所有相关图纸或仿真结果复制到您指定的文件夹位置或 zip 文件。当前对话框并不会列出相关图纸或仿真结果文件。如果您修改了模型文档的文件名,则相关图纸和仿真结果的文件名会同步更新。

  3. 使用以下单选框指定文档的保存结构:
    • 将所有文件复制到一个文件夹:如果希望将所有相关文件从不同位置复制到单个位置(如新位置列中所示),请使用此选项。
    • 保持文件夹结构:如果希望将当前位置列中显示的文件夹结构复制到新位置列中,请使用此选项。系统在新的位置创建子文件夹,以保持文件夹结构。
  4. 使用无层次BOM 视图单选框,切换文件列表的显示方式。
  5. 使用保存到文件夹保存为 zip 文件单选框,指定您希望将文档保存到何处。
  6. 新文件名单元格双击,可修改文件名。
  7. 使用添加前缀添加后缀复选框,可批量添加前缀和后缀。
  8. 单击保存
    Note:

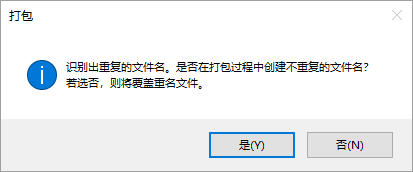

    • 如果目标路径存在同名文件,则会弹出下图所示的提示框。
      • 单击,则创建带后缀( “_1”、“_2” 等)的同名新文件。
      • 单击,则覆盖同名文件。
    • 如果您不是 天工 CAD 数据管理用户并且选中了包含图纸选项,则系统将显示何处使用对话框。在此对话框中,定义搜索范围。系统将在指定范围搜索图纸并将其包含到打包文件中。

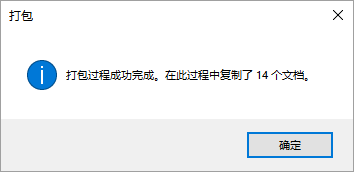

    • 保存成功后,会弹出提示框。单击确定后,系统将显示 Windows 资源管理器窗口并定位到文件的保存位置。
