尺寸检查器

在零件和钣金环境中：

• 可以检查特征的约束状态。

• 还可以检查是否对尺寸应用了公差。

1. 选择 PMI 选项卡→助手组→尺寸检查器 命令。

2. 选择第一、第二和第三基准特征，然后单击完成。

   所有尺寸均针对位置尺寸的基准面进行约束分析评估，并单独针对大小尺寸进行评估。

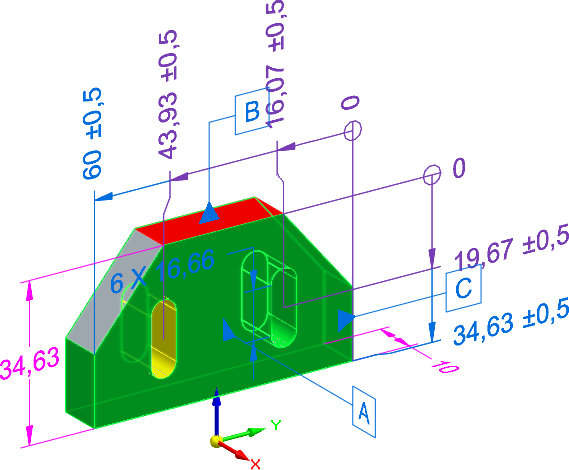

   面和特征根据约束状态高亮显示：完全约束、欠约束和过约束。

3. 在尺寸检查器面板中，展开以下任一项：

   • 欠约束：用于查看欠约束的特征。这些特征在工作区域中以黄色高亮显示。

   • 过约束：用于查看过约束的特征。这些特征在工作区域中以红色高亮显示。

   • 缺少公差：用于显示无公差的特征尺寸。这些尺寸以紫红色显示。

   • 完全约束：用于查看完全约束的特征。这些特征在工作区域中以绿色高亮显示。

   • 不确定约束：用于查看无法确定其约束状态的特征。 执行命令时，这些特征以它们的原始颜色显示。

   单击尺寸检查器面板中列出的特征时，它们会在工作区域中高亮显示。

   可以在高亮显示的特征上添加尺寸，然后单击尺寸检查器面板中的刷新以更新尺寸约束状态。

4. 要定制为受约束状态显示的颜色，在快速访问工具条上单击 选项 ，然后在左窗格中选择 颜色。

   在尺寸检查器颜色下，选择约束状态的颜色。 有关更多信息，请参见尺寸检查器颜色。
