自动尺寸增强功能

自动尺寸命令已得到增强，如下所示：

• 倒圆、椭圆形除料和槽的尺寸现已生成。

• 现在为大小相同的倒圆和倒角特征生成尺寸时会考虑数量属性文本 (%QA)。

• 孔位置尺寸现在放置在特征的面上，而不是在基准面上。

• 现在，可以一次选择类似类型和大小的所有槽或孔特征。为此，按住 Ctrl 键并选择其中一个孔或槽特征。

• 自动尺寸属性对话框常规选项卡上的新选项层叠尺寸可创建 PMI 线性层叠尺寸。



  以前仅支持坐标尺寸。

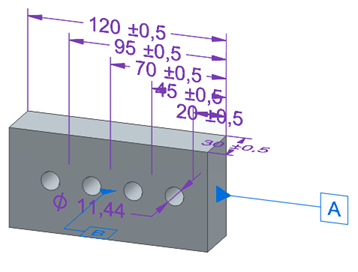

  层叠尺寸在组中创建。移动一个尺寸时，整个组将移动。



  根据选定的基准，将在多个方向上创建尺寸。

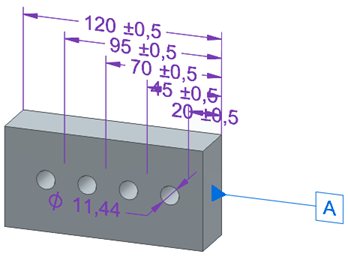

  在以下示例中，仅选择了一个基准，因此仅以一个方向创建尺寸。
