基于天工CAD的划船器的三维建模

基于天工CAD的“划船器”的三维建模

作者：万艺

学校：华中农业大学

一．摘要

【摘要】

天工CAD是一款国产自主可控的三维CAD软件。产品成熟度和技术能力满足工业企业研发设计需求，具有成熟稳定，功能强大，易学易用，全面兼容等特点，可以提升产品设计质量和效率，助力企业实现工业软件正版化和国产替代。其拥有灵活多样的建模方式，顺序建模、直接建模、收敛建模等多种建模方式，适配不同建模场景需求；智能化的设计向导和工具，可以显著提升设计效率；独特的异构数据处理能力，可以轻松实现历史数据迁移；开放的产品生态，与上下游软件紧密集成。经过一段时间的学习，我将用其对健身器材“划船器”进行简单的三维建模。

【关键词】 天工CAD 三维建模“划船器”健身器材

二、设计灵感

划船器对腿部、腰部、上肢、**、背部的肌肉增强有较好的作用。每划一次，上肢、下肢、腰腹部、背部在过程中都会完成一次完整的收缩与伸展，可以达到一个全身肌肉有氧练习效果。尤其对腰腹部和上臂部脂肪较多的人群，划船器运动给您带来意想不到的塑身效果。当我在操场看到它时，便准备用天工CAD对其进行简单的三维建模。

三、设计过程

（一）、前期准备

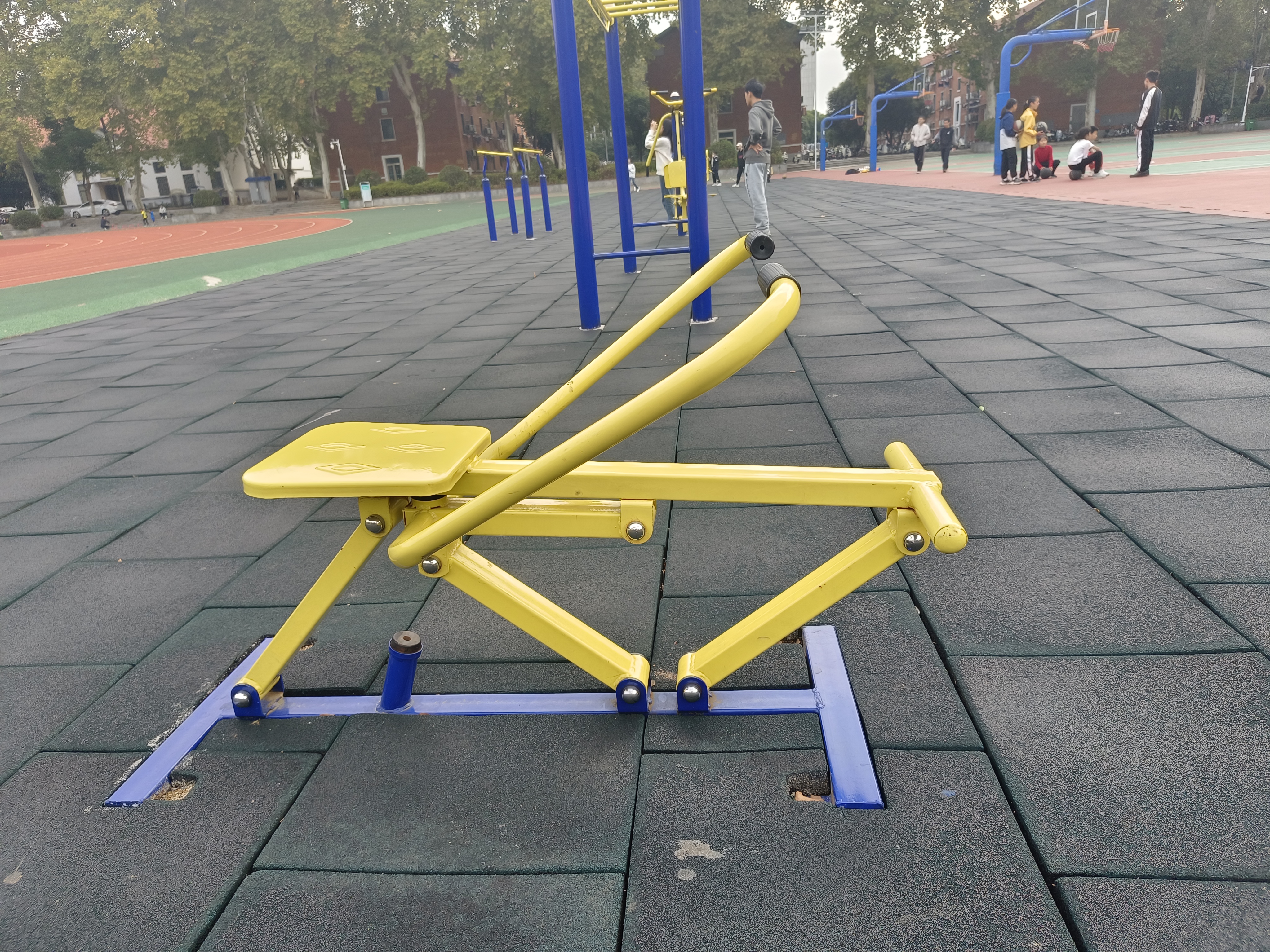

对于“划船器”，我前往操场拍摄了一些有关的图片

我了解到，划船器主要分为底座和坐座和手柄。

（二）、设计过程

大体的过程是顺序建模

1.底座建模

首先，我利用天工CAD的草图绘制及拉伸功能，主要运用了草图绘制，拉伸，倒圆等方法，绘制了“划船器”的底座。

2.坐座建模

此部分主要用到草图绘制，拉伸，除料，倒圆，等方法。

3.手柄建模

此部分主要运用到草图绘制，拉伸，旋转等功能。

四、学习体会

在本次的工图辅修中我学习到了大量有关天工CAD的3D建模技术，这次课程使我收获颇多，当然我也遇到了许多困难，首先便是天工CAD的安装，再加上课程在周六早上，这让我感到了困难，但是这其实也帮助我拥有了一个良好的生活习惯，以及培养了我解决问题的能力。另外我更大的收获是跟随课程学会了许多天工CAD的绘图技术，当我不懂一个问题时，我可以随时观看教学视频进行学习。通过此次“划船器”的三维建模，我深刻的体会到了天工CAD在三维建模中的便利性，并巩固了自己的学习成果。另外我也意识到了认真学习，认真思考的重要性，开始建模时我遇到了许多问题，但后来我通过思考与学习逐渐解决了这些问题，我深刻地意识到了三维绘图建模在机械设计中的重要性和实践性。最后，我由衷的感谢李旭荣老师在我学习绘图路上的帮助，我在这门课上学到了很多技术，以及学习的态度。
