基于天工CAD的“双人大转轮”的实物的三维建模

基于天工CAD的“双人大转轮”的实物的三维建模

    姓名：朱洪玉

  班级：信管2301班

学号2023315210112

指导老师：李旭荣

二0二四年十一月

一、摘要

【摘要】

天工CAD是一款国产自主可控的三维CAD软件，具有成熟稳定、全面兼容、功能强大的特点，其产品具有很高的成熟度并且可以比肩国际先进水平。天工CAD功能全面，不仅有灵活多样的建模方式：直接建模、顺序建模等，适配玉不同的建模场景，还具有完备的钣金设计功能，能够保证设计由于加工的一致性。当然这个软件不仅仅能用于工业制造，还可以用于机械设备、航天零件等领域的产品的设计，提高设计的质量。同时天工CAD具有界面友好，操作方便，易于学习和练习，新迪社区还提供了许多课程供我们学习，帮助我们更快的掌握它。在学习完天宫CAD的一些有趣的操作和构图方法后，我用其对“双人大转轮”进行三维模型的构建。

二、关键词

天工CAD；建模；“双人大转轮”

三、设计灵感

双人大转轮是我们生活中比较常见的户外运动的健身器材，其材质具有很好的耐腐性，使用时间长，适合不同人群和不同场景下进行使用。作为健身器材，它可以帮助我们增强我们手臂的灵活性，缓解我们手臂的疲劳。同时由于结构的特点，这种器材不易损坏。在我从小到大的社区中都有这个影子，我也经常会用这个进行锻炼，因此就以这个建构三维模型。

四、设计灵感

1. 准备

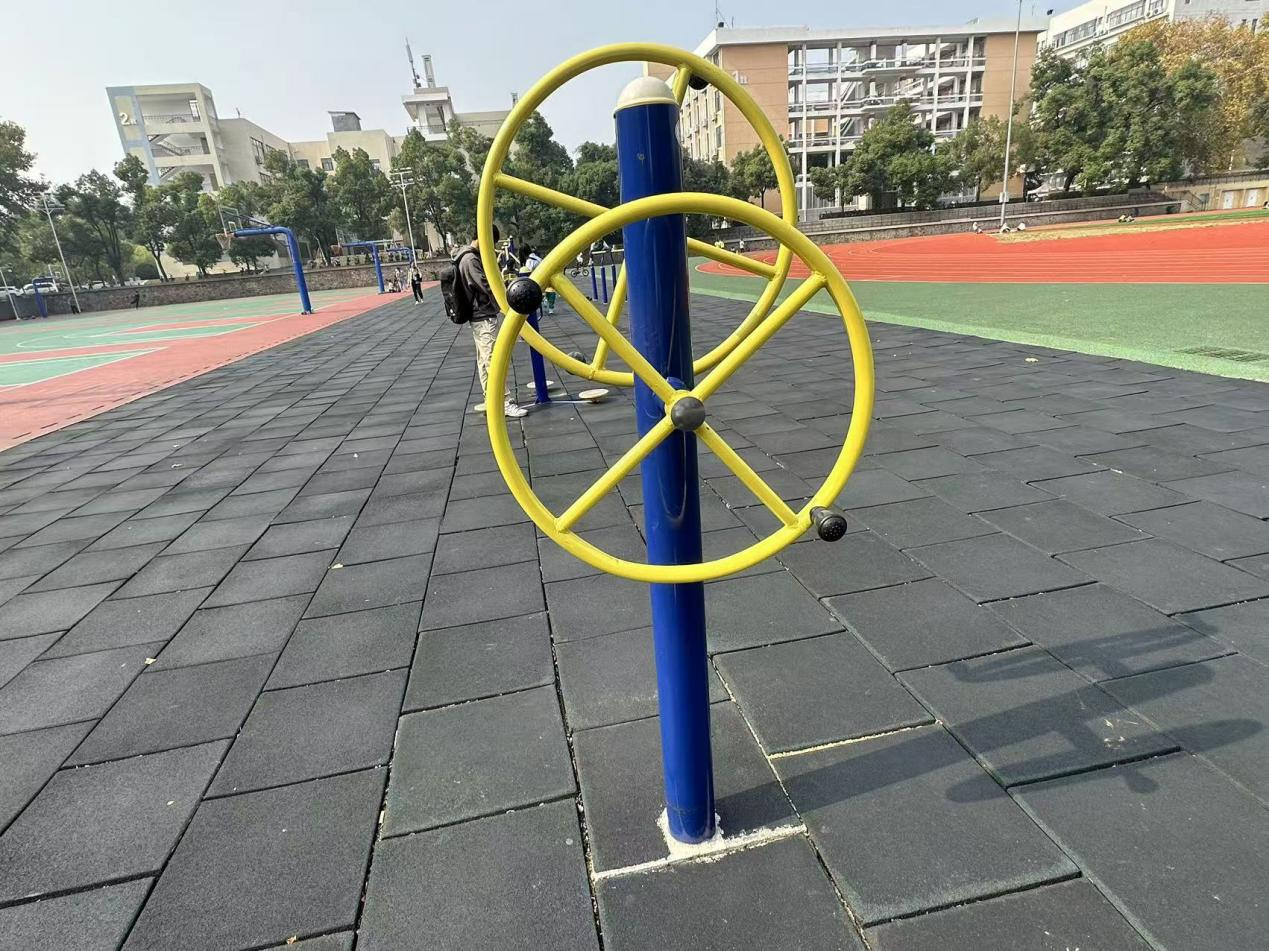

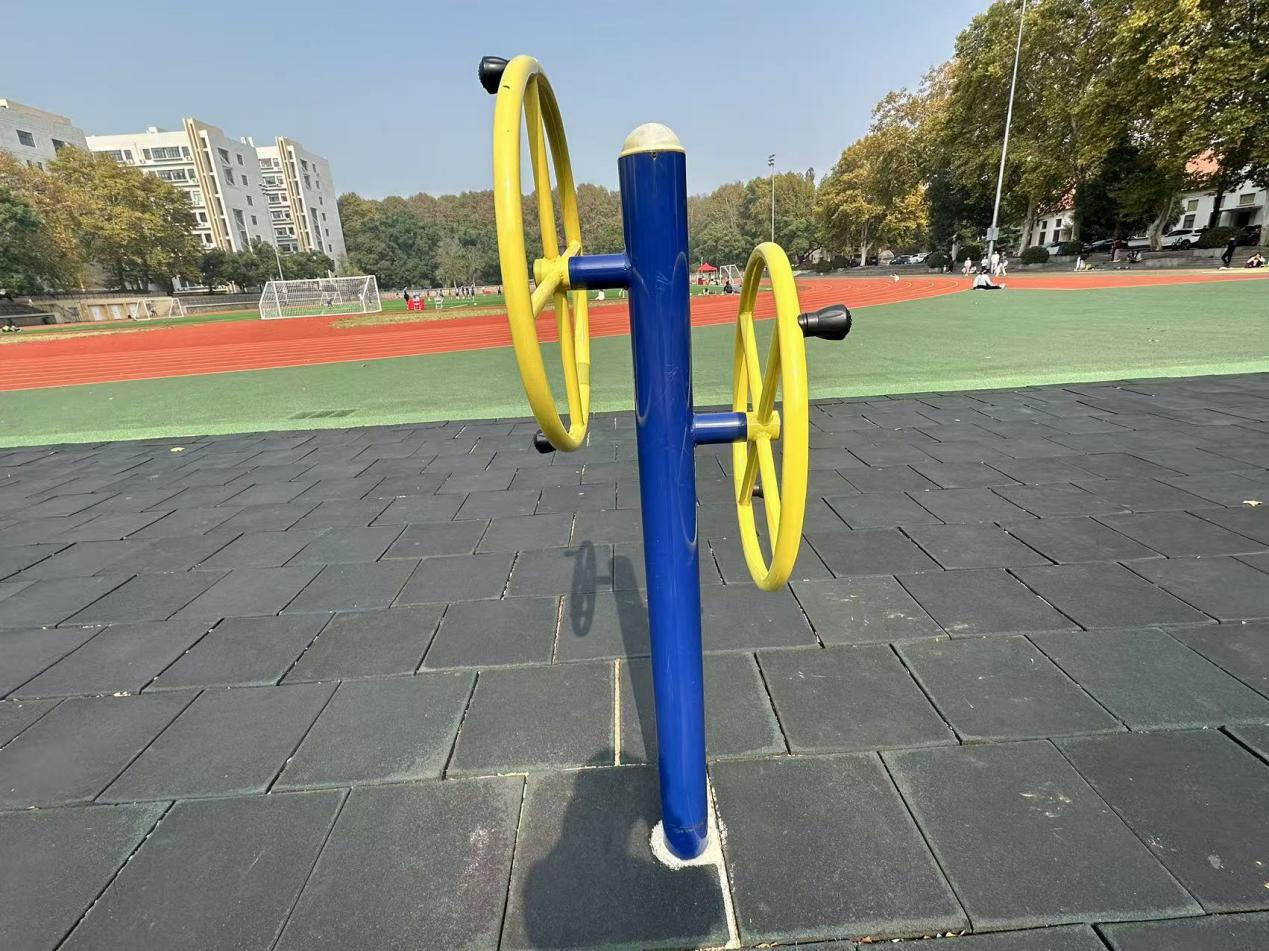

首先为了能够更好的建构这个模型，我先去操场上拍摄了相关照片。

对这个实物进行一些观察，把这个模型主要分成：主体柱子，转轮，把手。

2. 构图过程

（1）我先通过构图把三个部分分边构建出来

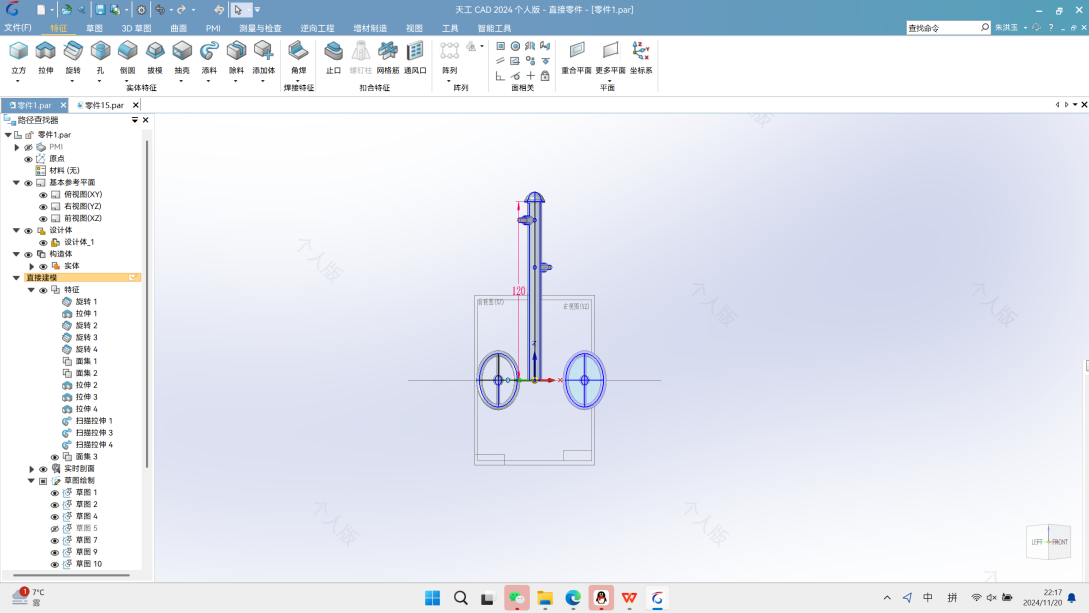

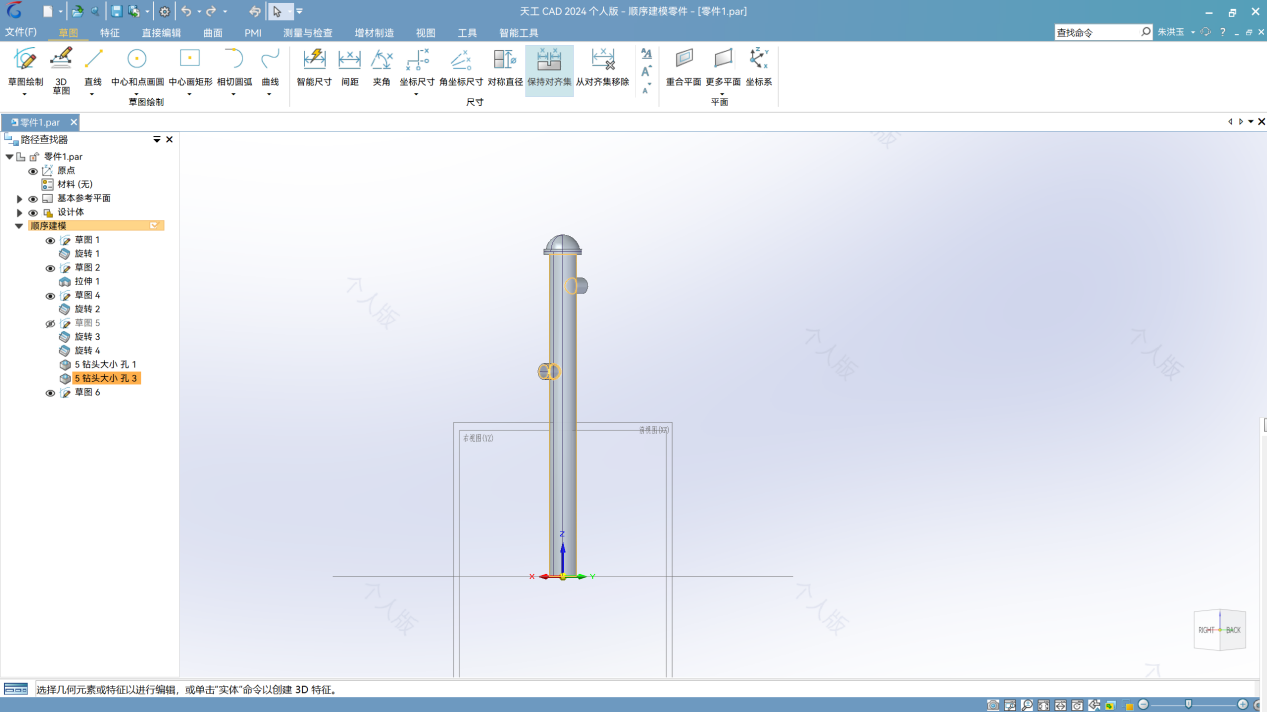

（2）对于立柱的构建我主要通过绘制剖面图，之后通过旋转把柱体的主体部分，之后在立体图上绘制成圆，通过两次的拉伸把立柱的两边不等高的空心柱体构建好。

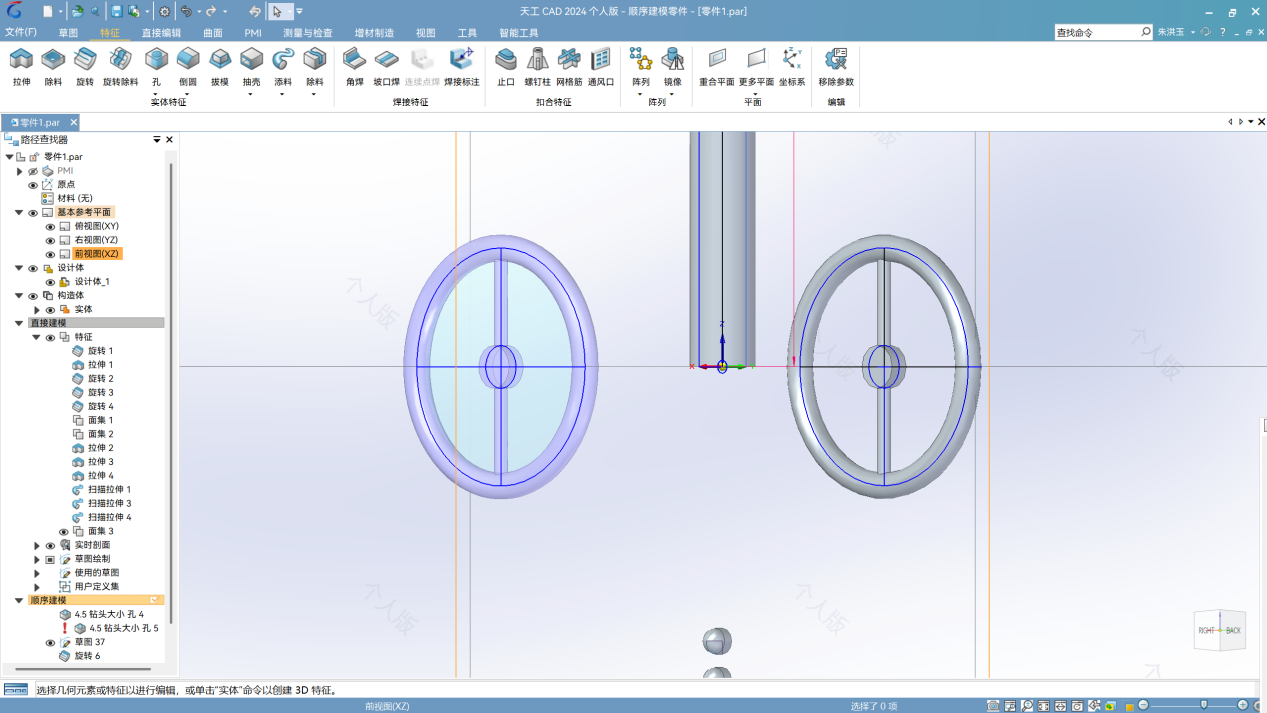

（3）之后选择在前视图中通过同心圆的拉伸中间的连接处就构建好，之后先绘制大圆以及一个垂直的小圆，然后用扫描根据路径和轮廓进行外圈的扶手。在主要的立体圈构建后之后，在中间立体住的侧面进行绘图，通过拉伸构建中间的四个扶手。最后通过复制制作相同的转轮。

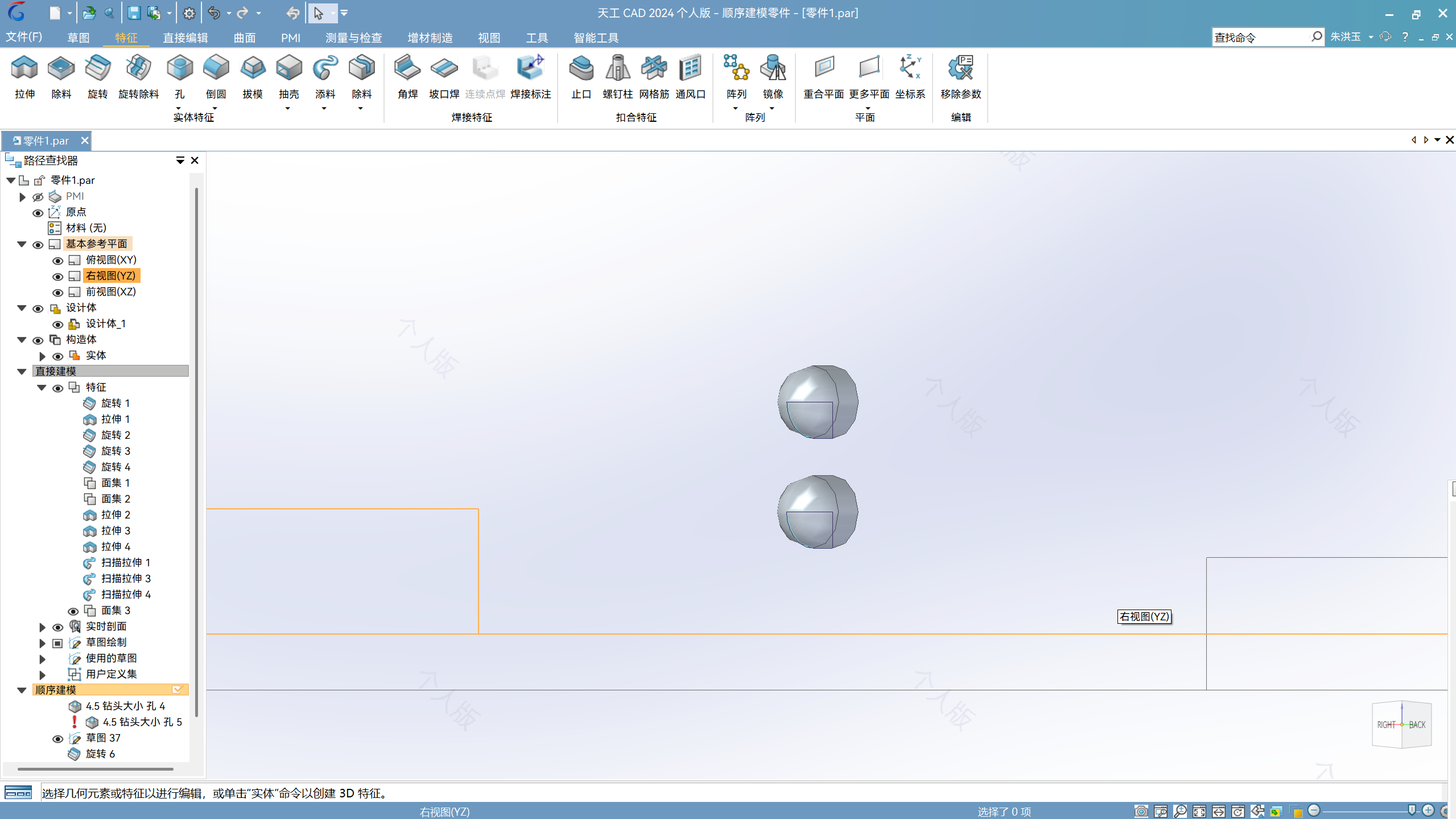

（4）之后在前视图中不同位置绘制两个封闭的握把剖面图，之后通过旋转把握把做成立体图。

但是当我想把这三个组装起来的时候，却发现顺序建模的移动并不会。因此我便切换了操作模式改为直接建模。

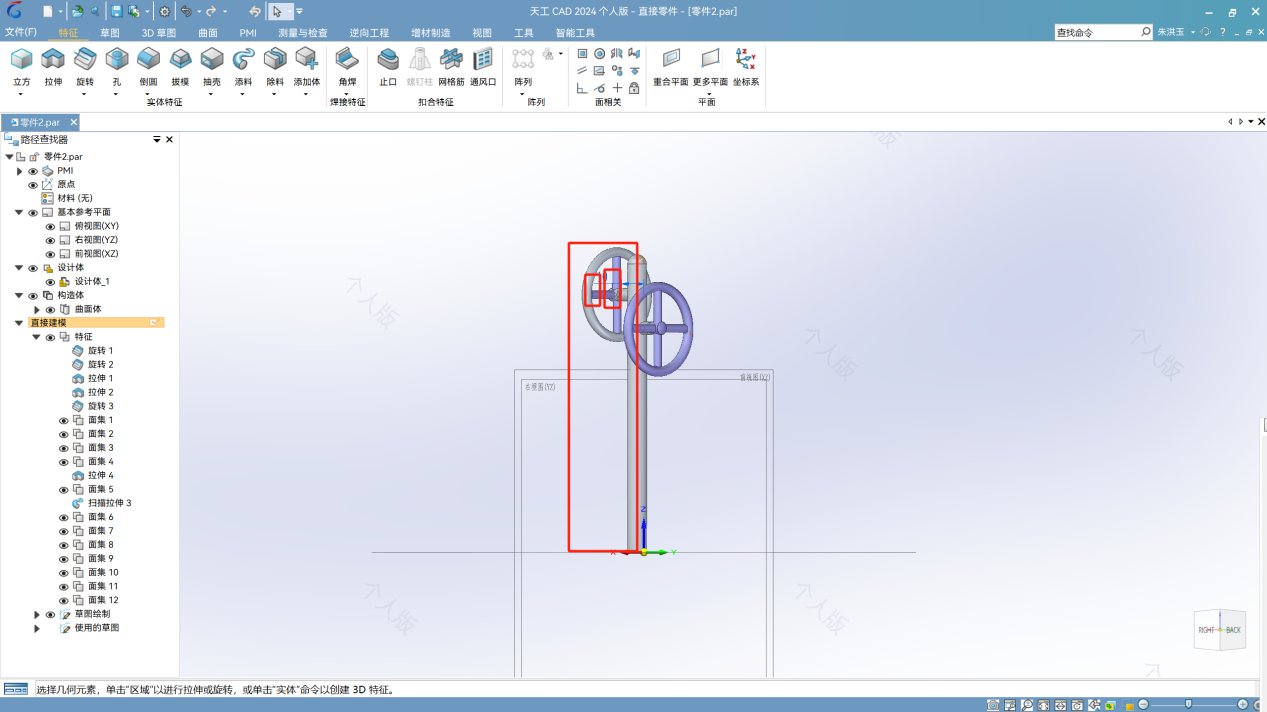

（5）通过直接建模，我在前视图中任然是柱子主体开始构建，先进行基本剖面图的绘画，之后通过旋转得到的，之后就不需要切换试图，只需要转动右下方的方形进行视角转换，在立体图上进行草图的绘制，当然这一过程中，草图的错位以及视角的调整导致的绘制也是很困难的。但是进过不断的尝试我构筑好了一个主体转轮和中间连接圆柱，以及四条连接条的其中一个。

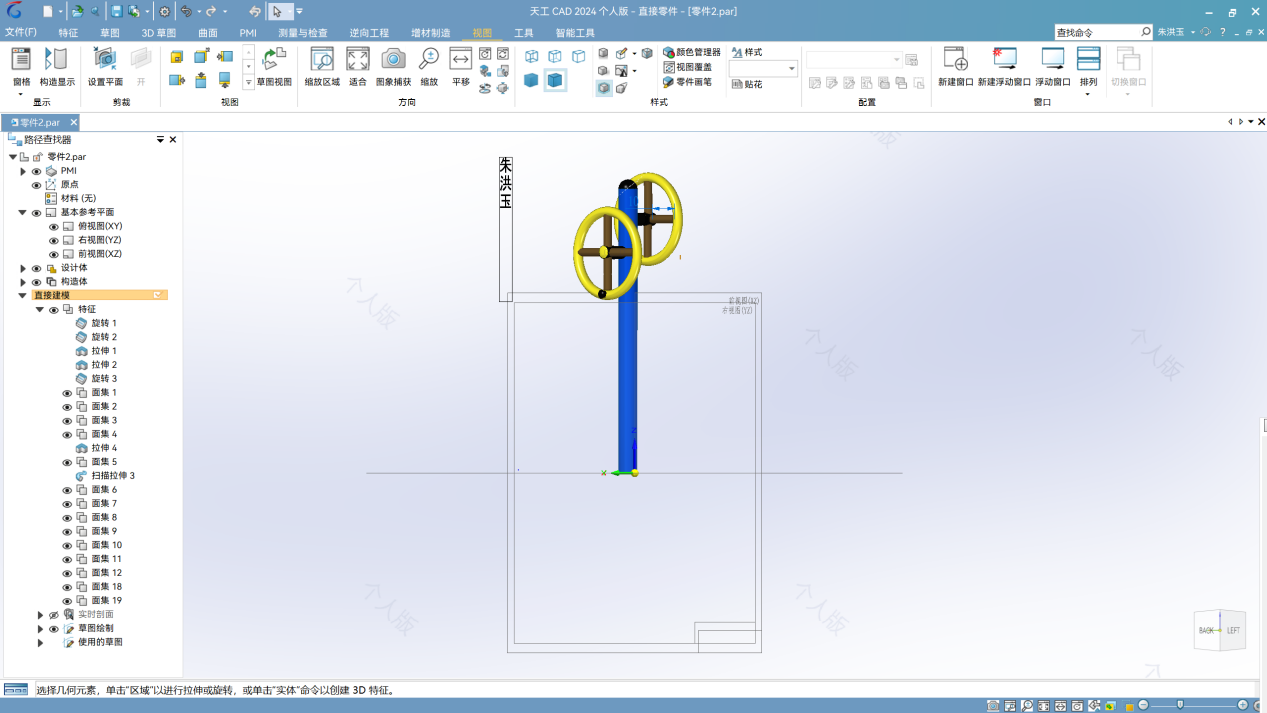

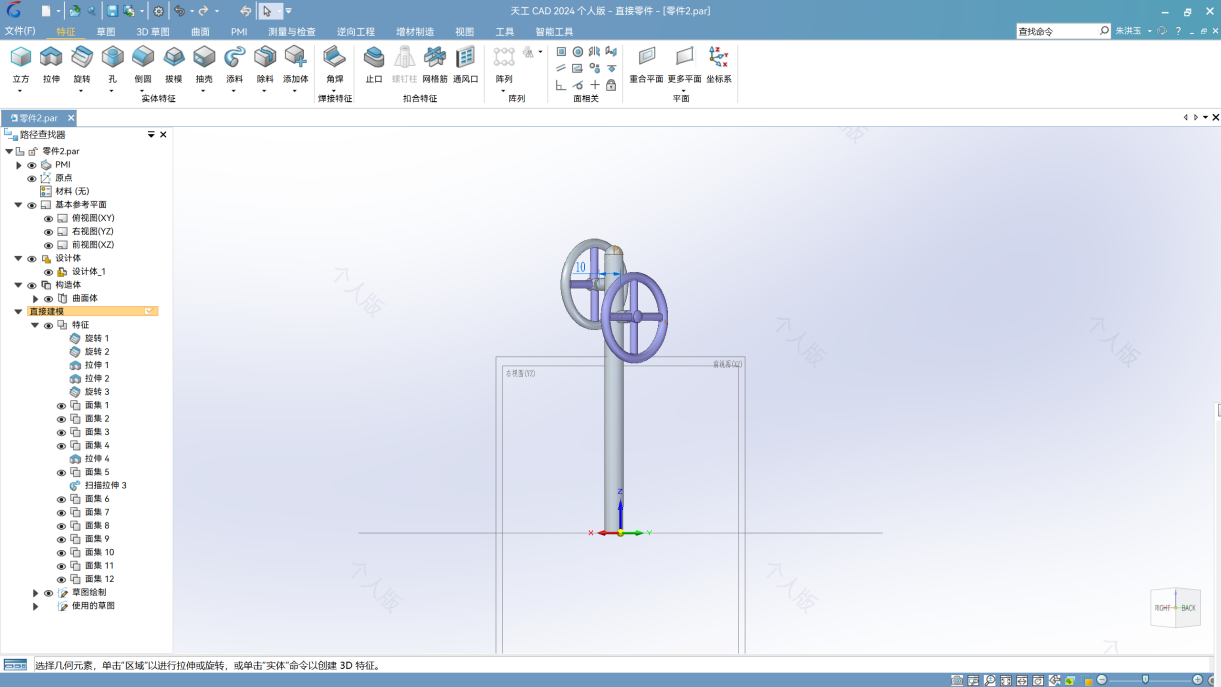

（6）在直接建模中灵便使用陀螺仪进行复制、移动、旋转等步骤我完成了剩下三条连接柱，以及另外一半的转轮的绘画，最后通过直接建模的复制、复制、移动把绘制在底部的握把移动到相应的位置。经过零件画笔对于零件上色最后得到了最后的成品。

五、学习心得

   半学期说长不长，说短不短，在这段时间中我学习了天工CAD的基本知识，当然我知道这只是天工CAD的皮毛，但是我不会就止步于此。本次的实物“双人大转轮”三维模型的构建，就是我的一次把实践与理论相结合的体验。

   在课上，课下我们跟随mooc学习基本的操作步骤，这些视频很详细的介绍了构图的过程以及一些注意事项，包括草图绘制、拉伸旋转涂料、曲角以及曲面裁剪、旋转复制等等操作，通过这些步骤我完成了五星红旗、玫瑰花、苹果logo等实物模型的三位构建，这些不断增加我对于天工CAD的了解，也慢慢开始对于身边的实物进行更多的构建。在我学习的这个过程中，老师给予我很多的鼓励，我学习到的不仅仅是不要害怕做错、不要害怕重新做，当然这次构图中我也是这样做的，也次系统崩溃要重新绘制图，我任然认真的绘制好每一笔。

最后我顺利的完成本次模型的构建，对然中间有很多的挫折但是得到的东西是我一笔一笔的绘制出来。在课程结束后，我任然会inulin学习相关知识，不断提高自己的构图能力。最后非常感谢李老师在我们学习中的教导，让我在天工CAD学习上遇山开山，遇水架桥。
