天工CAD智能尺寸问题

145 3
2025-3-19 10:06:36 交流分享| 显示全部楼层 阅读模式

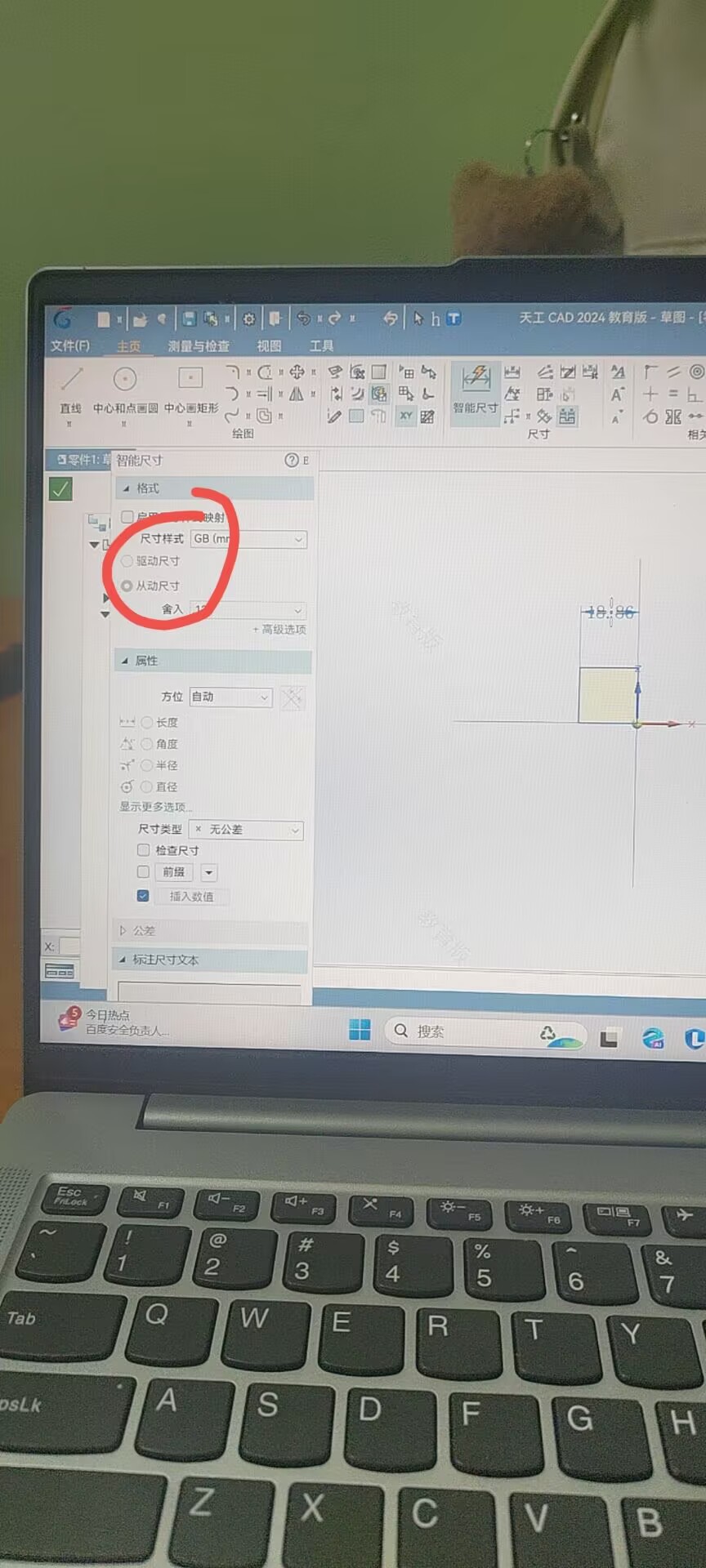

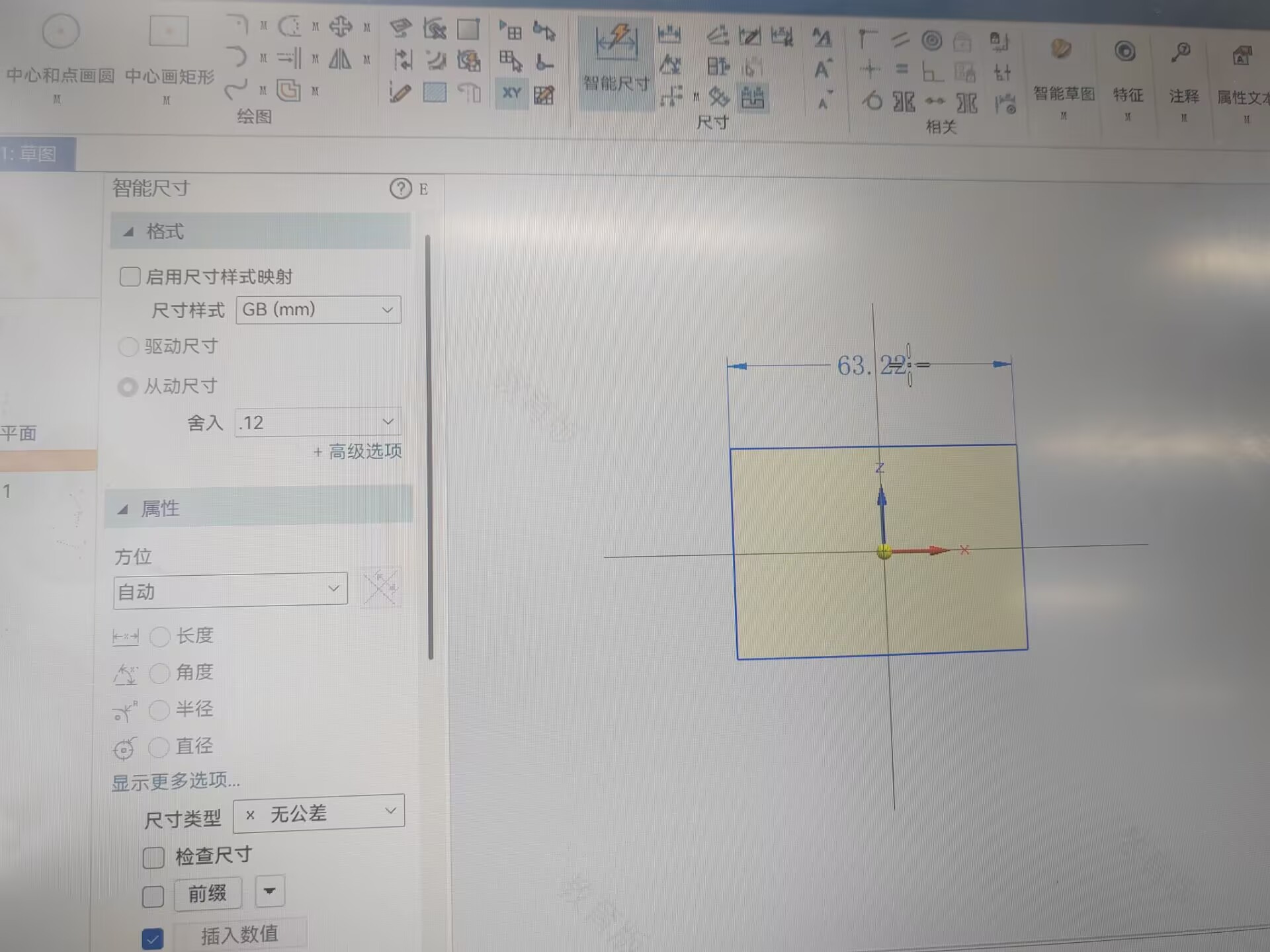

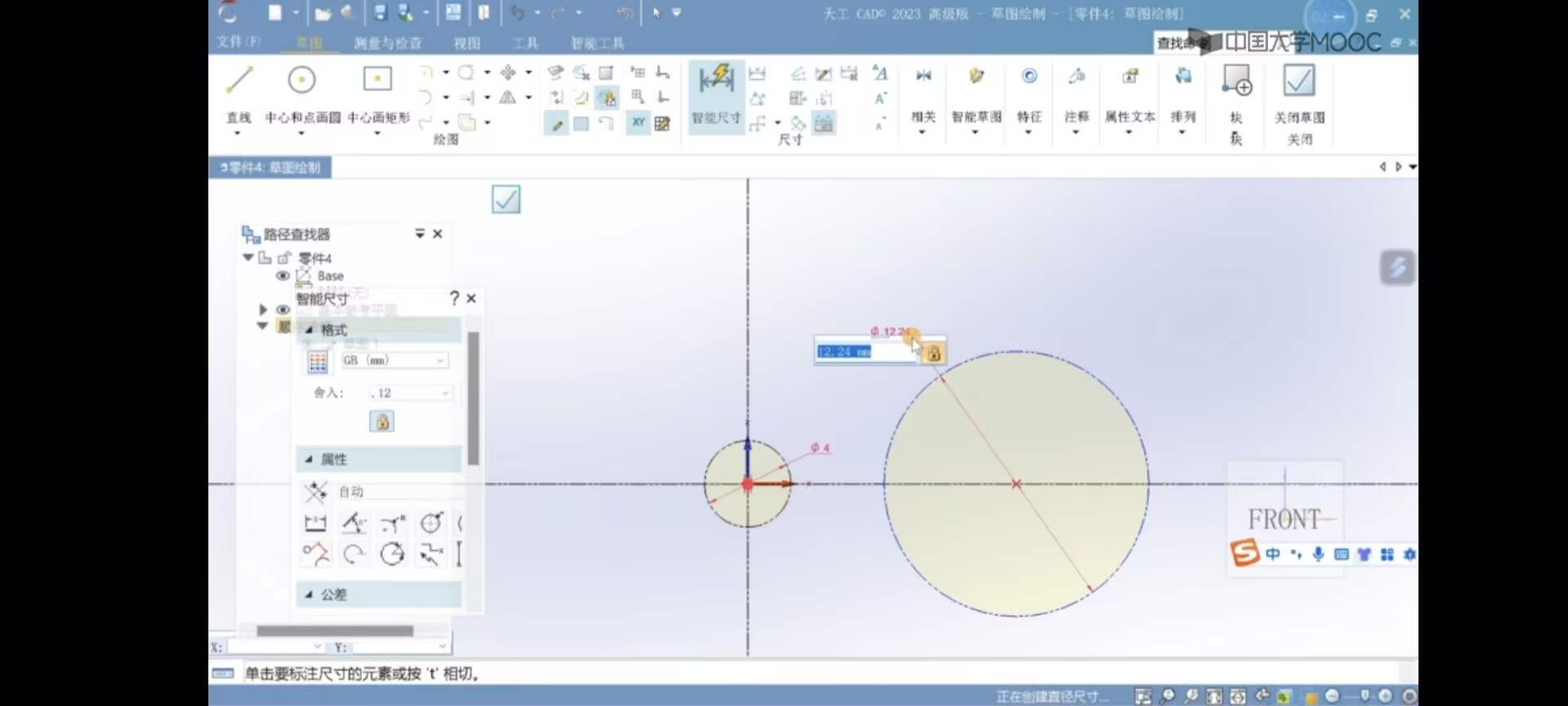

在零件图的草图绘制中使用智能尺寸时无法更改尺寸以调整形状的大小,我怀疑时驱动尺寸和从动尺寸的问题,但我打开智能尺寸对话框时无法勾选驱动尺寸选项且从动尺寸选项前面的按钮为灰色(第一张图为正确界面,后两张为我的界面:尺寸标完后按下左键没有更改尺寸的框出现,因此无法更改尺寸调整大小)

第一张

第一张
7ab32166c559671cc704208295bcc826.jpg c02351dd9f54c766d596f091ef17f84d.jpg


评论(3)

您需要登录后才可以回复 登录

是那个保持关系 的图标 没开哟
李老师 发表于 2025-3-19 19:22
是那个保持关系 的图标 没开哟

是的,老师!打开相关工具栏中的保持关系即可,打开它智能尺寸标注的尺寸就自动设置为驱动尺寸啦,就可以根据尺寸调整大小了!
李老师 发表于 2025-3-19 19:22
是那个保持关系 的图标 没开哟

是的,老师!打开相关工具栏中的保持关系智能尺寸就自动设置为驱动尺寸啦,就可以通过调整尺寸设置形状大小了!
