首先,你需要在dwg/dxf文件中用BLOCK命令创建块。这样做的原因是可以减少文件的数量,一个dwg/dxf文件中可以包含大量的、同一类型的块。这些块就是您需要的轮廓外形。

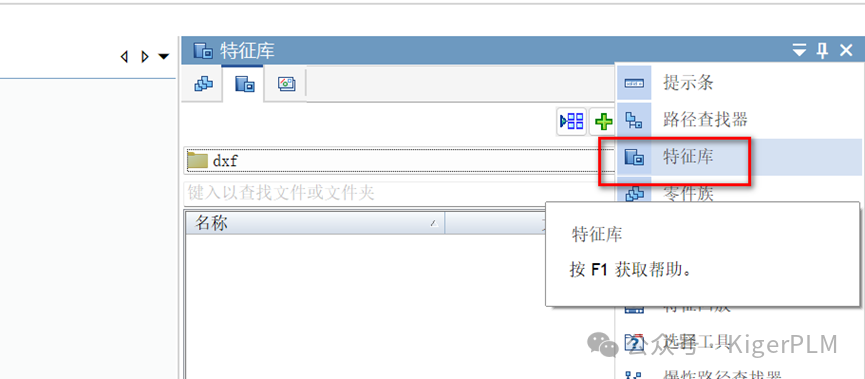

然后,请在天工CAD中新建或打开一个草图,在窗格中显示“特征库”

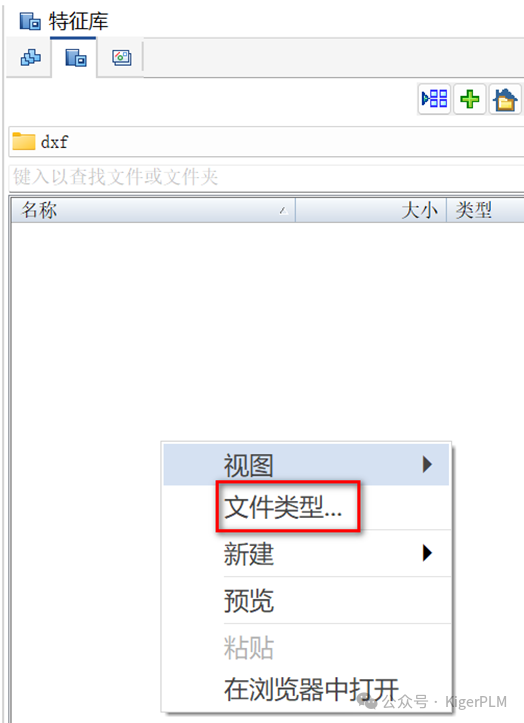

在特征库的空白处,用鼠标右击,显示右键菜单

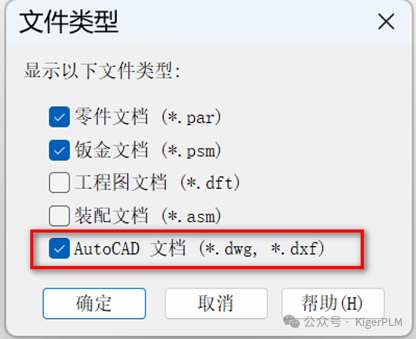

点击“文件类型”,勾选“AutoCAD文档(*.dwg,*.dxf)”,这样的dwg和dxf文件才会在特征库中显示。

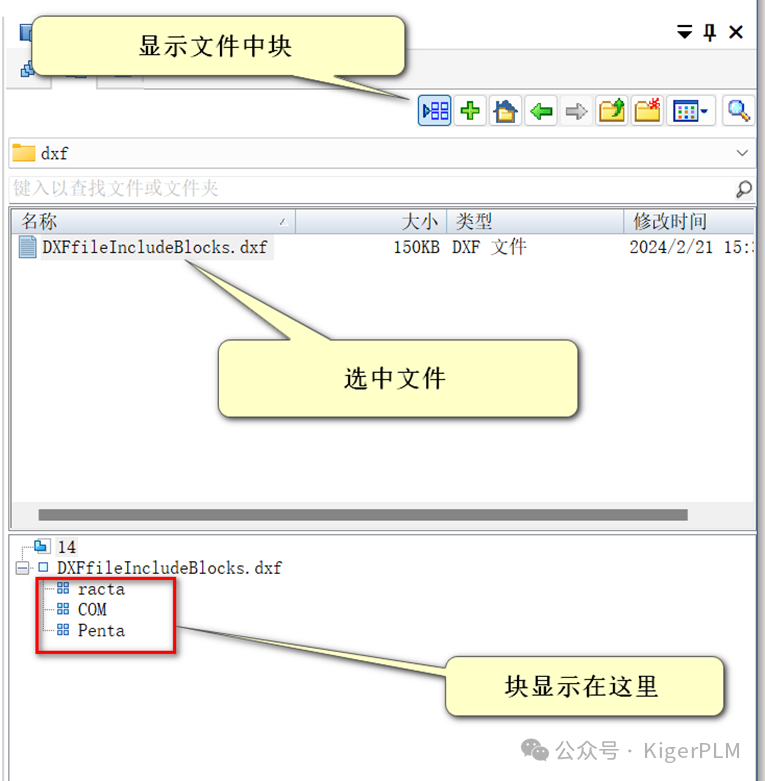

然后点击工具条中的“显示块”按钮,再选中dwg或dxf文件,在特征库下方就可以显示dwg文件中包含的所有块了。

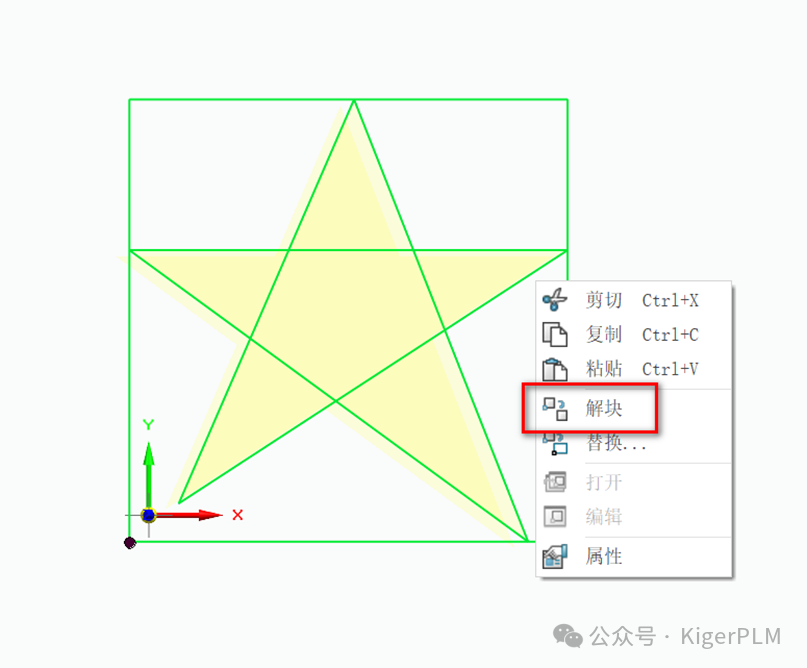

有个小小的缺点是不能显示块的预览。 最后,您直接将块拖放到草图中就可以了。拖放进来的块是一个整体。如果您需要修改,请右键点击块进行“解块”
