分享一个绘制螺纹收尾的建模方法

1、绘制螺纹基体和螺纹曲线；
2、绘制扫描除料的截面；

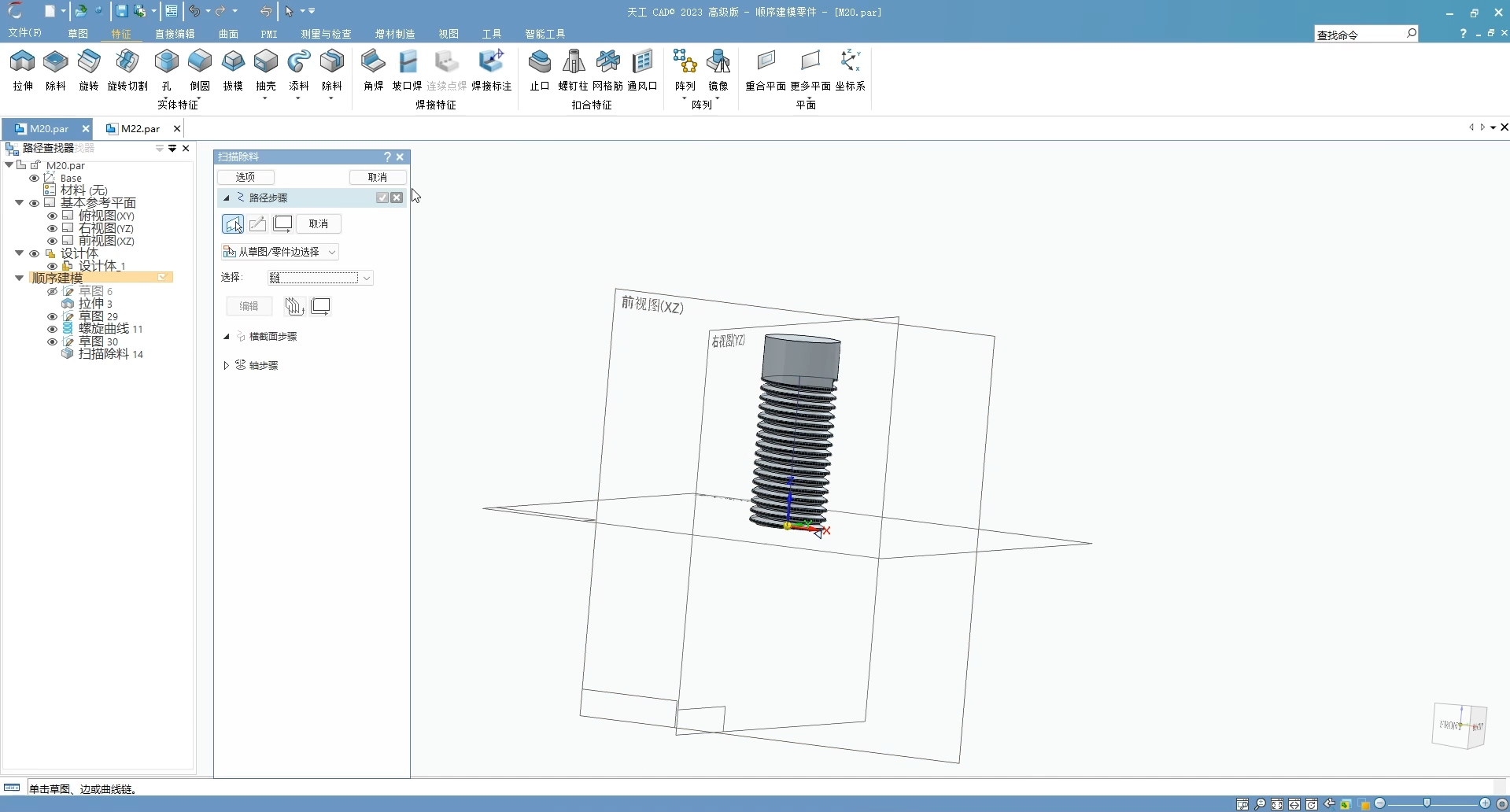

3、使用扫描除料绘制出螺纹；

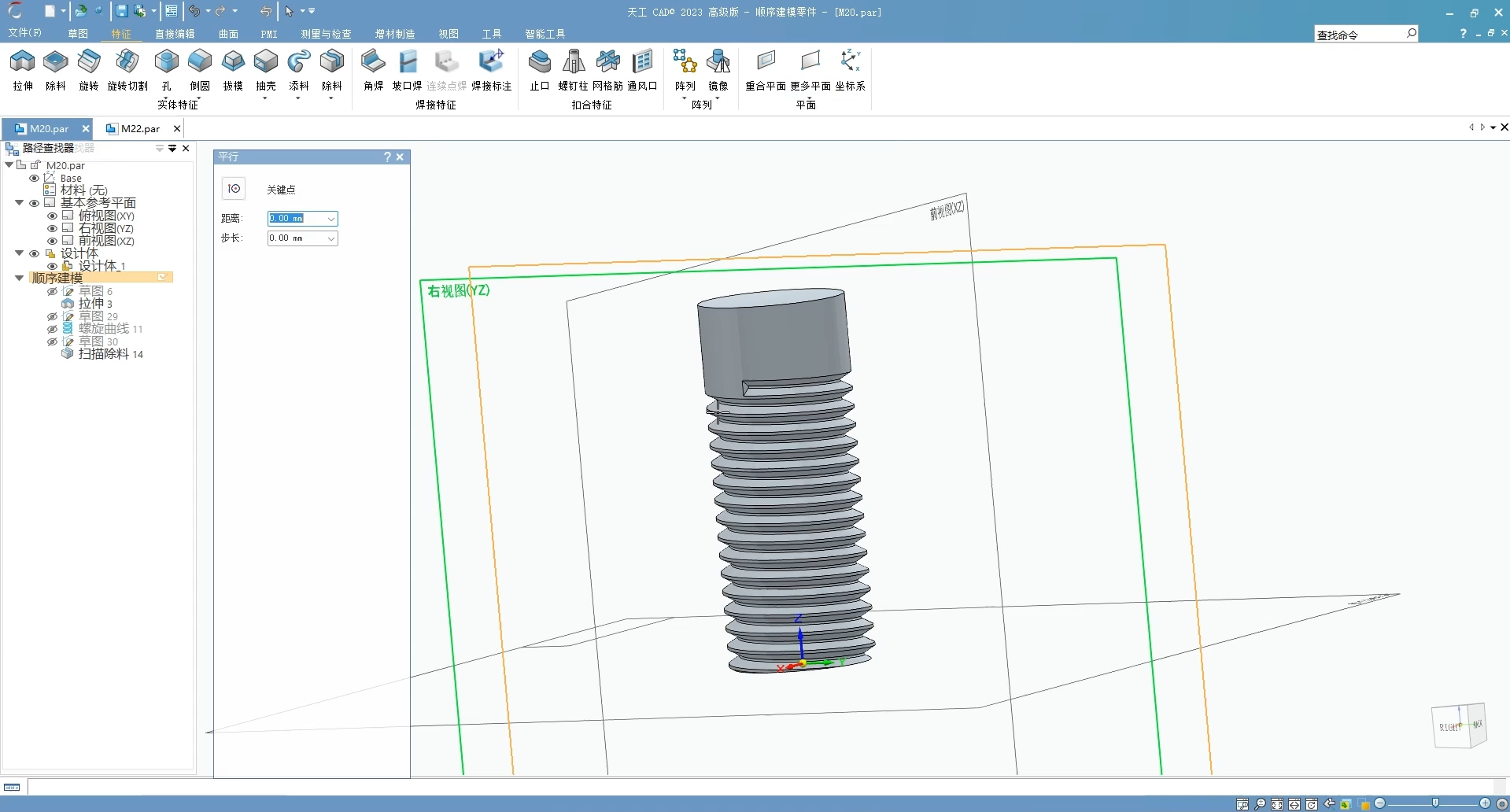

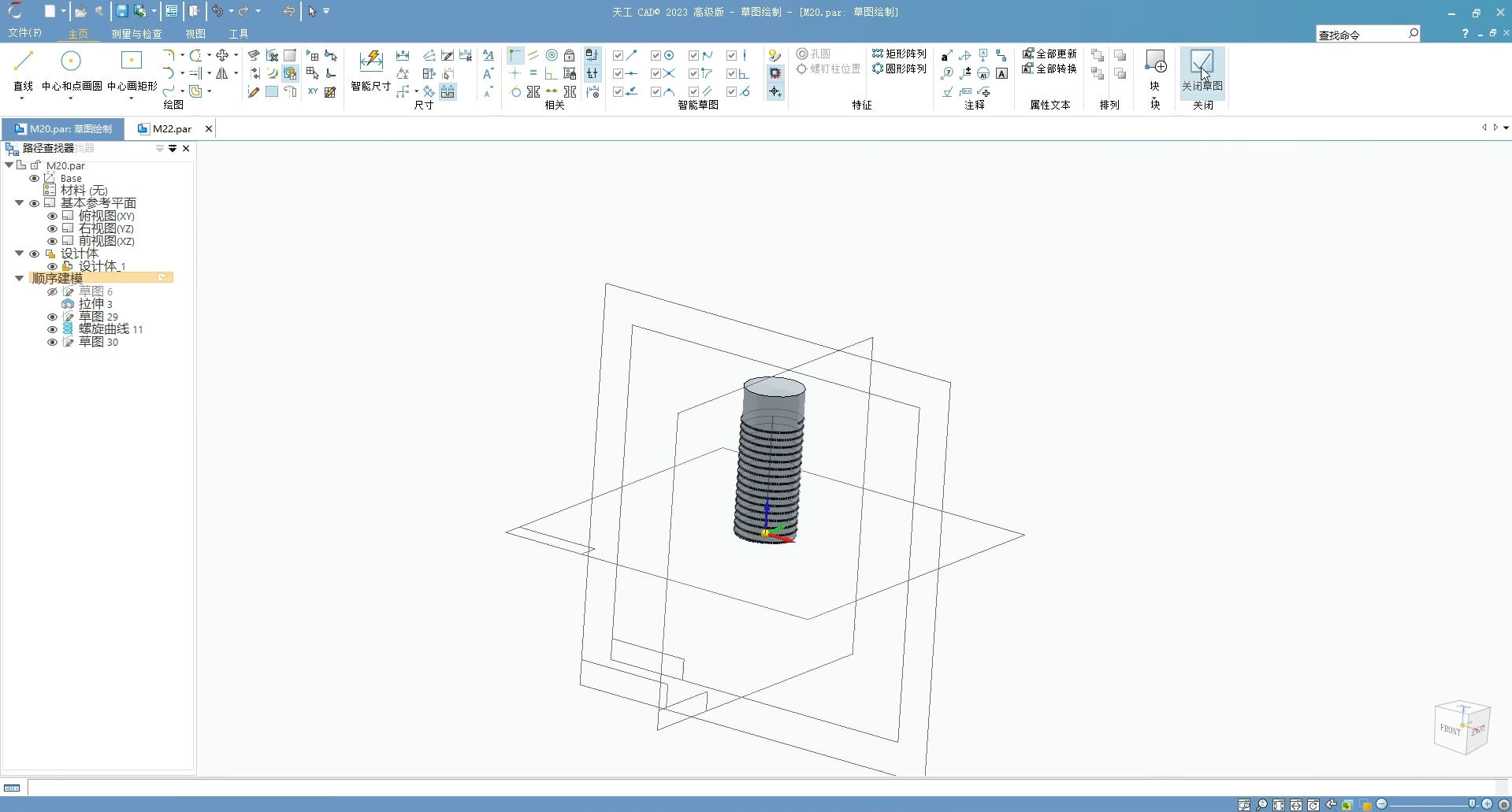

4、创建一个参考平面，平面要和螺纹末端的点重合，此平面是用于绘制收尾路径的；

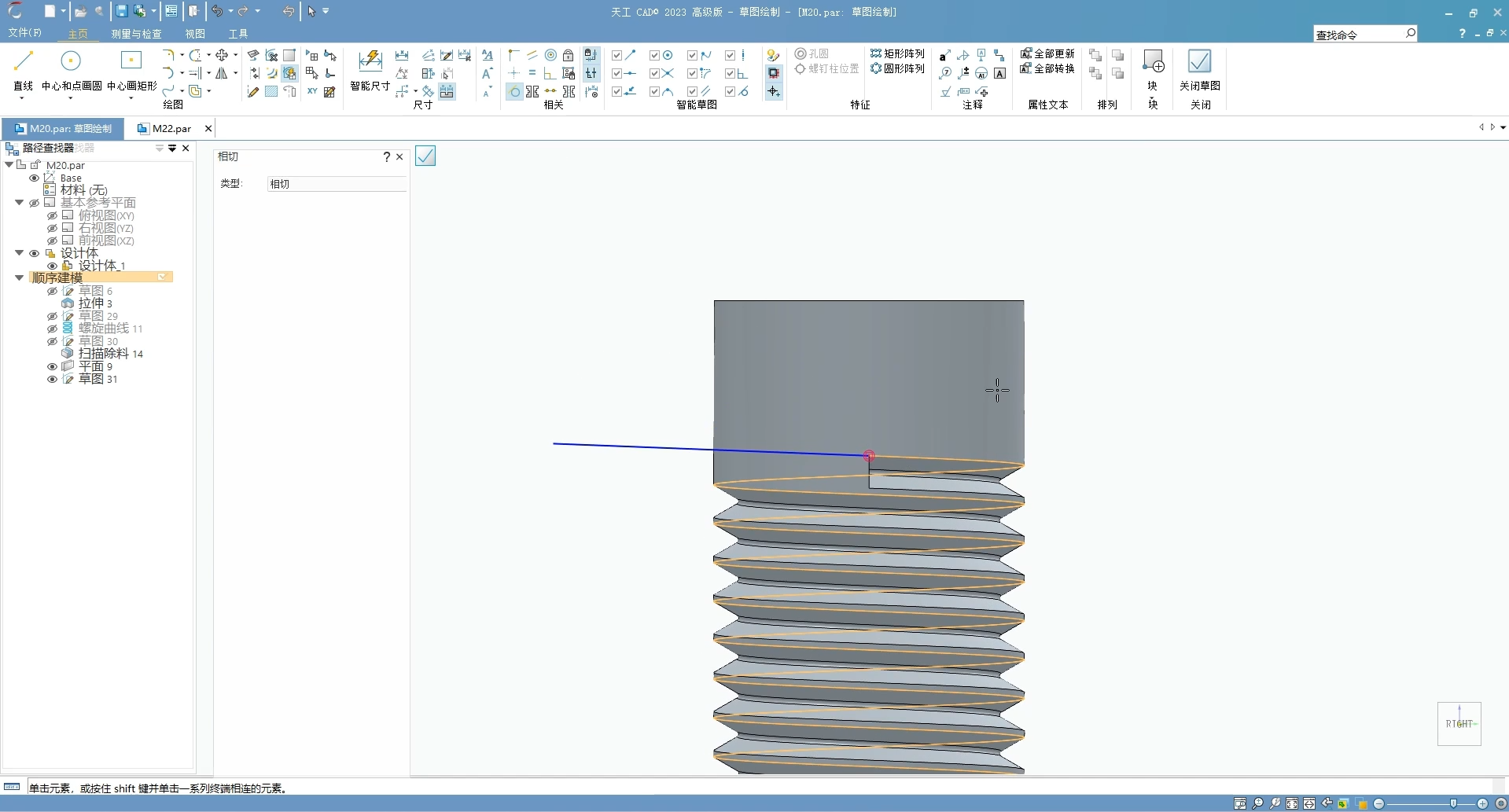

5、在新建的参考平面绘制一条直线，起点在螺纹末端的点上，注意直线要与螺纹边线相切（此处是重点）；

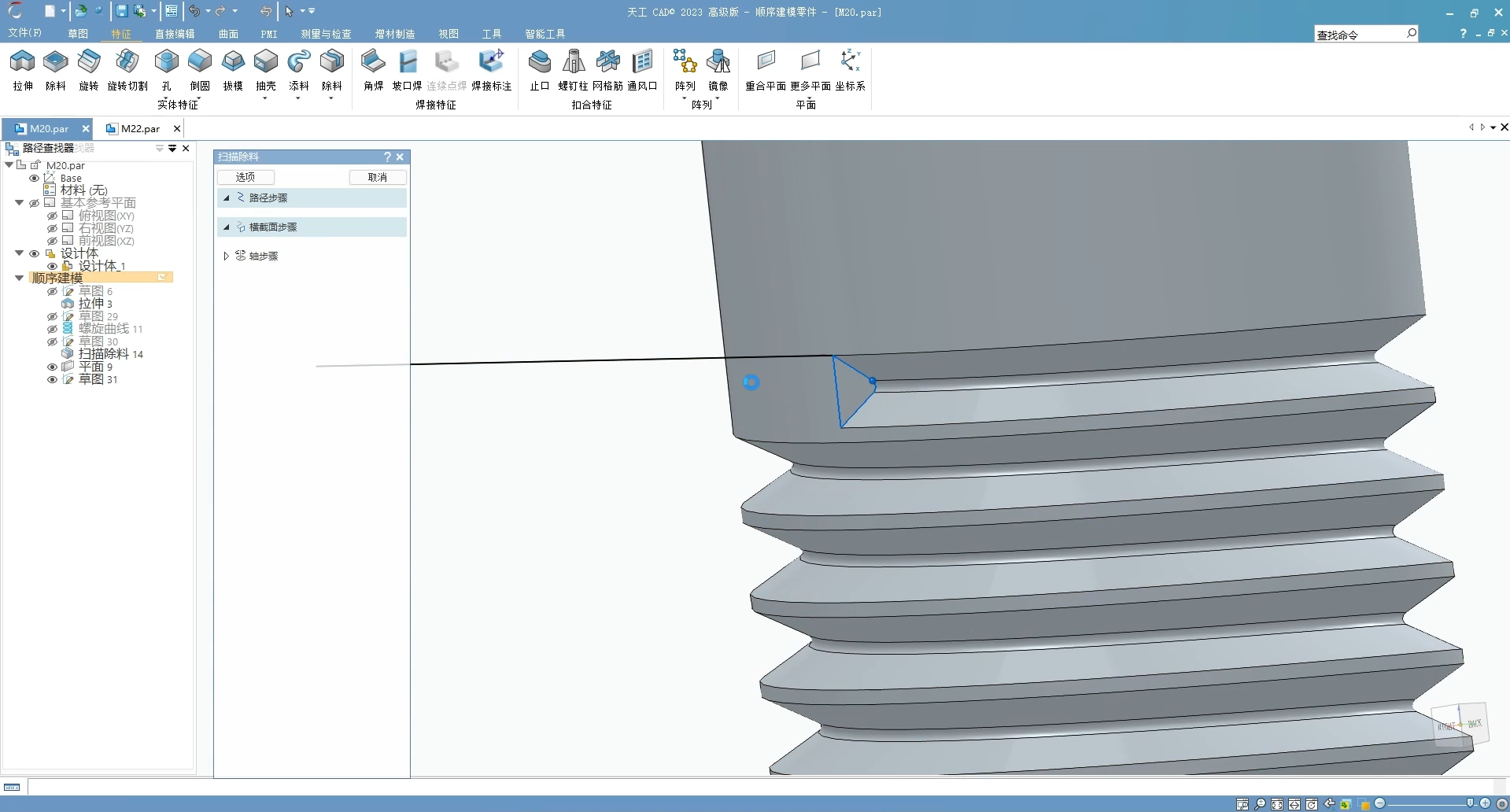

6、继续使用扫描除料命令，路径是刚绘制的直线，横截面是螺纹结束的断面；
7、这样，螺纹收尾的造型就创建好了。
