机械图纸都剖析成这样了, 还担心看不懂吗？

在机械工程和工程制图中，剖视图是常见的一种视图表达方法。通过剖开物体，展示出物体的内部结构和形状，能够更好地理解和分析物体的构造。

如果你对剖视图还有疑惑，不妨往下看看。

剖视的概念

假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。

国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。

剖视图的画法

（1）确定剖切面的位置

剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；


（2）画出剖切后的剖面区域；


（3）画出剖切面后面的可见轮廓线。


（4）在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

① 剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。

② 剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。其它视图仍应完整画出。

（a）物体的视图     （b）画出剖面区域     （c）完成剖视图

（5）剖视图的标注

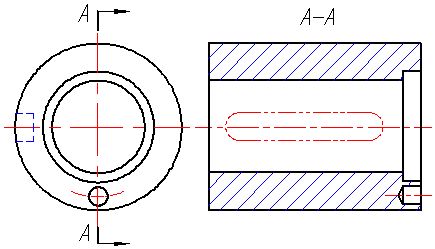

一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。剖切符号尽可能不与图形轮廓线相交。当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图（a）中的左视图，其全剖视省略了标注。

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图（b）所示。

（a） 剖面线的画法    （b）剖面线的画法

剖切符号、剖切线和字母的组合标注如图所示。剖切线也可省略不画，如图所示。

(a)组合标注    (b)省略剖切线

（6）剖面区域的表示法（GB/T 17453-1998）

剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。

不需在剖面区域表示材料类别时，可用通用剖面线表示。通用剖面线应以适当角度的细实线，最好与主要轮廓线或剖面区域的对称线成45°角。

对于同一物体，各视图中的剖面线应画成方向相同、间隔相等，如图（a）所示。

同一物体在两平行面上的剖切图紧靠在一起画出时，剖面线应相同，若要表示得更清楚，可沿分界线将两剖切图的剖面线错开，如图（b）所示。

允许沿着大面积的剖面区域的轮廓画出部分剖面线，如图（c）所示。

（7）特定材料的表示

若需在剖面区域（GB/T 17452）中表示材料类别时，应采用特定的剖面符号。特定剖面符号由相应的标准确定，特定剖面符号的分类示例见附录A（提示的附录）

画剖视图时应注意下面几个问题：

1） 剖切面一般应通过物体的对称平面或轴线，以免产生不完整的结构；

2）由于剖切是假想的，所以一个视图取剖视后，其它视图仍应完整画出；

3）为了使图形更加清晰，剖视图中应省略不必要的虚线，如图(a)中的虚线可省略，画成图(b)形式。但如果画出某一虚线有助于读图时，也可画出虚线，如图(c)所示；

4）要仔细分析被剖切孔、槽的结构形状，以免产生错漏。

不要漏画平面积聚投影，不要漏画交线，不要多画投影，不要多画或少画线段，不同结构的剖视。

剖视图的种类

剖视图可分为全剖视图、半剖视图和局部剖视图。

（1）全剖视图

用一个剖切面完全剖开物体后所得到的剖视图称为全剖视图。外形简单的物体可以采用全剖视，如图所示。主视图是从物体前后对称的平面进行全剖视的，剖视图配置在基本视图的位置，并且中间没有其它图形隔开，不加标注。

物体的全剖视

当剖切面在同一位置，而投射方向不同时，要分别画出投射方向和名称，标注方法如图所示。

剖切面位置相同的剖视画法与标注

（2）半剖视图

当物体具有对称平面时，向垂直于对称平面的投影面投射所得的图形，可以对称中心线为界，一半画成剖视图，另一半画成视图，这样得到视图称为半剖视图。

对称或基本对称的物体可以采用半剖视。如图所示，主视图通过左右对称面，把右半部作剖视；俯视图通过A-A剖切面，把前半部作剖视；左视图通过前后对称面，把前半部作剖视。

剖切面若通过对称平面，不必标注，见主、左视图的剖视。剖切面若不通过对称平面（如俯视图的剖切面A-A通过水平小孔），则需注明剖切符号、投射方向和大写字母“A、A”，并在剖视图上方注上相同的字母“A-A”。

物体的半剖视

基本对称的物体的半剖视

当物体形状接近于对称，且其不对称部分已另有视图表达清楚时，也允许画成半剖视。

（a）                                （b）

基本对称可作半剖视

物体的半剖视图

（3）局部剖视图

用剖切面局部地剖开物体，所得的剖视图叫局部剖视图。如下图所示，主视图剖开一部分，以表达内部结构；保留局部外形，以表达凸缘形状及其位置。俯视图局部剖开，以表达凸缘内孔结构。

物体的局部剖视

画局部剖视图时应注意：

1）局部剖视图与视图应以波浪线作为分界，波浪线不能与图样上其它图线重合，也不能以轮廓线为分界，如图所示；

(a) 正确                                                        (b) 错误


2）当被剖切的结构为回转体时，允许将该结构的中心线作为局部剖视与视图的分界线，如图（a）所示；

3）局部剖视标注方法与半剖视相同，剖切位置明显的局部剖视可以不标注，如图（b）所示；

（a） 可以中心线分界               （b） 位置明显可不标注

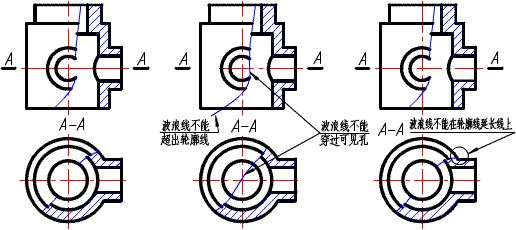

4）波浪线不应画在可见孔、通槽内或画在轮廓线外，因为这些地方不可能有断裂痕迹。

（a）正确                           （b）错误                       （c）错误

剖切面与剖切方法（GB/T 16675.1-1996）

根据物体的不同形状结构，可以采用下列各种剖切面作出适当的剖视。

（1）单一剖切面剖切

一般用一个平行于基本投影面的平面（也可用柱面见GB 4458.1-84）剖切物体，这样的剖视称为单一剖。全剖视、半剖视和局部剖视用的都是单一剖。

（2）不平行于任何基本投影面的平面剖切

用不平行于任何基本投影面的剖切面剖开物体，这样的剖视法称为斜剖，所得到的剖视图称为斜剖视图。

物体的斜剖视图

斜剖视的画法与标注

画斜剖视图时，其画法和图样的配置位置与斜视图相同，一般按投影关系配置。

在剖切位置标注剖切符号、指示投影方向的箭头及用大写字母表示的名称，如“A”，并在剖视图上方注明相同的大写字母“A-A”等 。

在不致引起误解时，允许将斜剖视图旋转，让主要轮廓或轴线摆正画出，此时在剖视图上方要注明相同的大写字母“A-A”，同时标注旋转方向。

斜剖视图的画法与标注

（3）两相交平面的剖切

用两相交且其交线垂直于某基本投影面的剖切面剖切物体，这样的剖视方法称为旋转剖。

作旋转剖时，应在剖切面转折和起迄处画上剖切符号、投影方向的箭头及大写字母A，在剖视图上方注明相同的大写字母“A-A”。

旋转剖视图

注意：

1）两剖切面的交线应与物体上某孔轴线重合，以免产生不完整要素；

2）剖切面后的其它结构一般仍按原来位置投射，如物体下方的小孔；

旋转剖视图

3）当剖切后产生不完整要素时，如物体右边的实心块，此部分按不剖绘制。

产生不完整结构要素时的处理

（4）几个平行平面的剖切


用几个平行的剖切平面剖开物体的方法称为阶梯剖。


剖视图中剖切面转折处不画任何图线。


剖切面不得相互重叠，以免剖视图形紊乱。

阶梯剖视图

阶梯剖视图内（如孔、槽、凸台、筋板等结构）不应出现不完整要素。

当两个要素具有公共对称中心线或轴线时，可以各画一半，并以中心线分界，沿分界线两边的剖面线位置要错开。

剖切面转折和起迄处要画剖切符号并加注相同字母，剖视图上方注明相同的大写字母“A-A”，必要时要用箭头表明投射方向。

当转折处位置有限，又不会引起误解时，允许省略标注字母，如图的小圆孔处。

阶梯剖视图的画法与标注

组合的平面剖切

除旋转、阶梯剖以外，用组合的剖切平面剖开机件的方法称为复合剖。

复合剖视图

采用复合剖视绘制的剖视图，也必须按规定作标注如图所示。

将几个旋转剖结合起来并展开，画出的剖视图。并标注“A-A展开”（参考GB 4458.1-84）。

复合剖视图

（6）其它剖视

在剖视图中，可再作一次局部剖视。采用这种表达方法时，两个剖面的剖面线应同方向、同间隔，但位置要互相错开，并用引出线以大写字母标注其名称。当剖切位置明显时，也可省略标注。

剖视图中再作剖视

注意问题

（1）在需要表示位于剖切面前被剖去的结构时，这些结构按假想轮廓线绘制。

用长画双短画线表示剖切平面前的结构

（2）对于物体的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面线，而要用粗实线将它与其邻接部分分开。

纵向剖开肋板，不画剖面线

（3）当回转体上均匀分布的肋、轮辐、孔等结构不处于剖切面上时，可将这些结构旋转到剖切面上画出。

带均匀分布孔的剖视
