机械零件设计中倒角与倒圆角知识

1. 概述
1.1 定义
倒角与倒圆角指的是把工件的棱角切削成一定斜面/ 圆面

1.2 目的
1.2.1 去除零件上因机加工产生的毛刺，使产品不锋利，不会割伤使用者
1.2.2 便于零件装配
1.2.3  材料热处理时，有利于应力的释放，有倒角不易出现裂纹，可以减小变形，解决应力集中的问题

2．五大设计原则

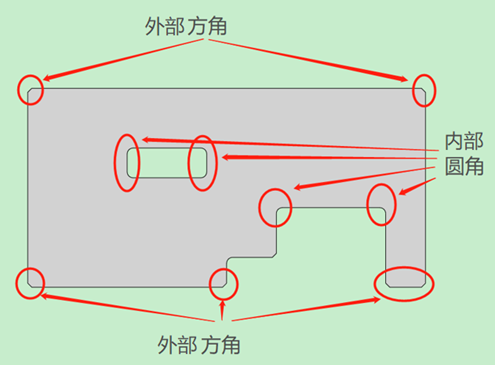

2.1 内圆外方（机加件） 原则：
1) 机加件旋转刀具加工，工件内部加工圆角，外部方角
2) 同一工件中某一特征外方角、内圆角尽量一致大小，减少换刀次数

2.2 内圆外圆 钣金件）原则：
1) 钣金件为激光加工，不同于传统切削加工
2) 工件内 & 外统一圆角
3) 圆角范围 R=2～5

2.3 配合整齐美观原则：
1) 倒角保证装配零件间齐整美观
2) 无明显锋边，保护搬运、装配、使用环节的身体伤害
3) 未注倒角默认 C0.5
如下图，打钩的为装配齐整示意。

2.4 去内应力 & 增加强度原则：
1) 材料热处理中存在内应应力集中，增加过渡圆角消除内应力所致的变形、断裂
2) 对于悬臂类零件，增加圆角起增加强度作用

2.5 导向原则：
1) 放置产品穴位，为了方便放入，需倒斜角增加导向

2) 为方便装配，零件的配合需倒斜角

以上，是一些关于非标机械设计中零件倒角的基础常识。各位有没有其他的见解与看法呢？
