如何将Dwg的块插入天工CAD的草图

408 0
2024-3-29 09:45:28 交流分享| 显示全部楼层 阅读模式
有人问我:假如不需要二维转三维,我在DWG/DXF文件中画好特定的外形轮廓,我想把他复制到现有的SE模型中(不是新建),能不能不要从图纸中复制粘贴,我就不想多点两下,可以吗?这当然是可以的。


首先,你需要在dwg/dxf文件中用BLOCK命令创建块。这样做的原因是可以减少文件的数量,一个dwg/dxf文件中可以包含大量的、同一类型的块。这些块就是您需要的轮廓外形。

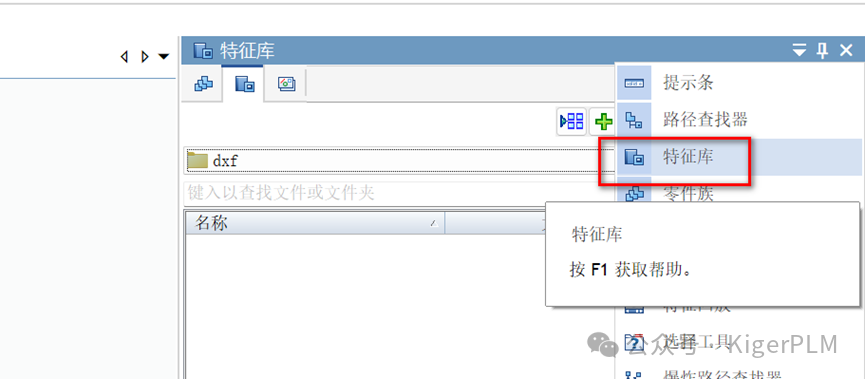

然后,请在天工CAD中新建或打开一个草图,在窗格中显示“特征库”

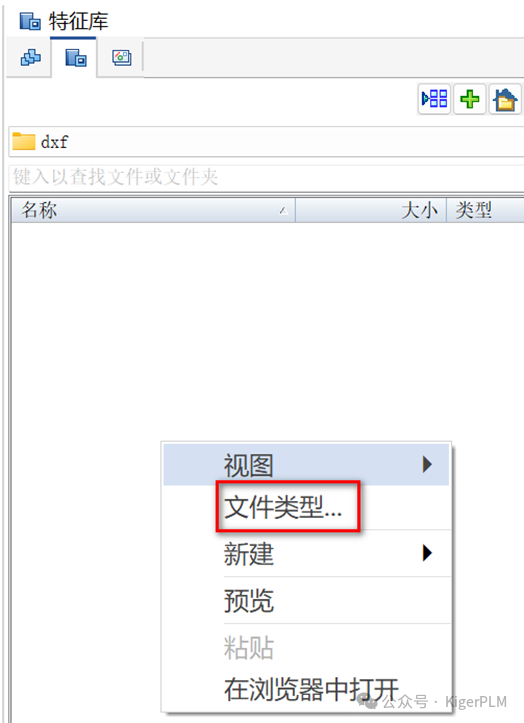

在特征库的空白处,用鼠标右击,显示右键菜单

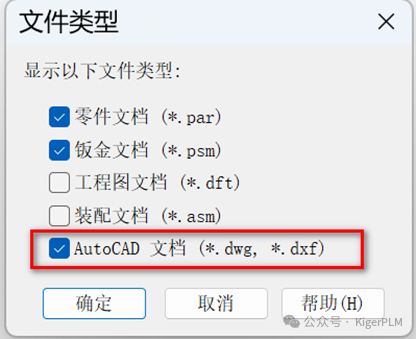

点击“文件类型”,勾选“AutoCAD文档(*.dwg,*.dxf)”,这样的dwg和dxf文件才会在特征库中显示。

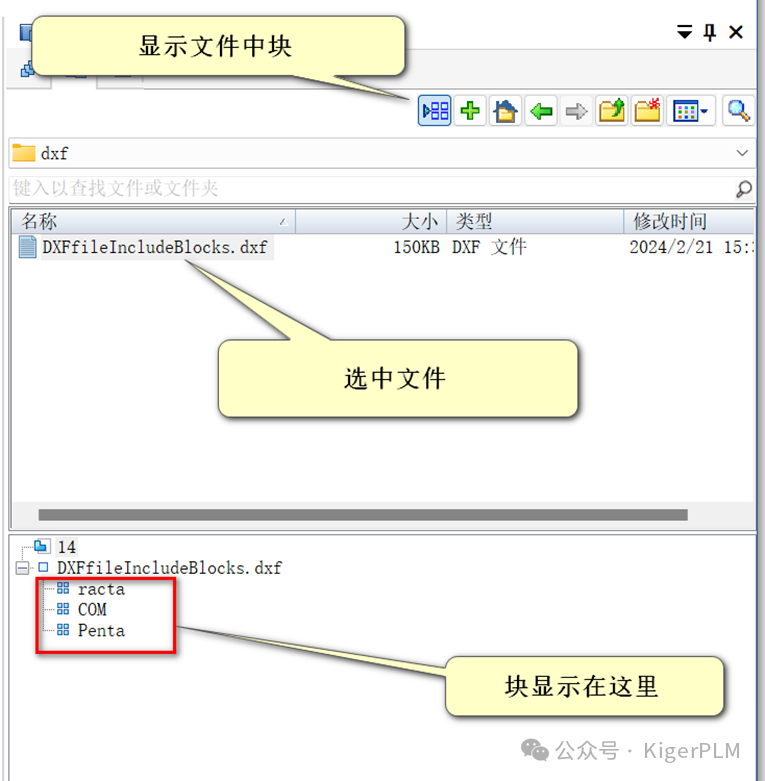

然后点击工具条中的“显示块”按钮,再选中dwgdxf文件,在特征库下方就可以显示dwg文件中包含的所有块了。

有个小小的缺点是不能显示块的预览。

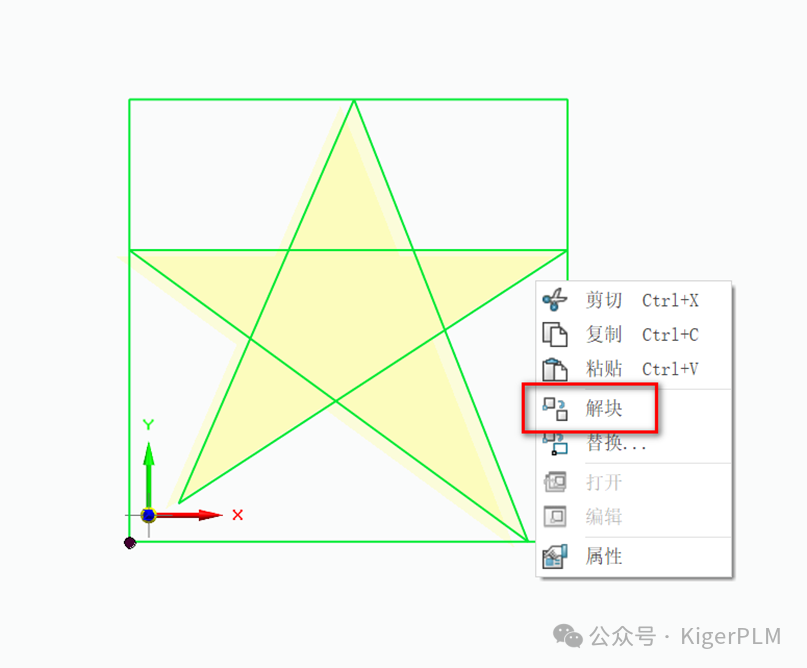

最后,您直接将块拖放到草图中就可以了。拖放进来的块是一个整体。如果您需要修改,请右键点击块进行“解块”



(原文来自公众号
Kiger)
