从三维CAD制作的“挑战杯”作品，我理解了《士兵突击》的道理

最近在读大学的表弟要参加大学里的“挑战杯”竞赛，他是学工科的，所以来问问混迹工业软件多年的工程师的建议。


说实话，“挑战杯”在我大学的时候，我也参加过。我们当时五个人的团队，有金融专业、汉语言文学专业的、还有电子电器专业，配置上也算是齐全了，在图书馆脑补了几次。

结果项目书都做好了，但是帮忙提交项目书的同志，提交晚了，错过了作品申报的截至时间。这个乌龙事件，也算是第一次认识到：不怕狼一样的对手，就怕“猪一样”的队友。

但话又说回来，现在来看当时的项目创意，估计提报上去也是“陪跑角色”，打打酱油。所以也早就释然了。

这次表弟来问，所以就把最近看到的一个三维CAD设计作品，给他看了一下。

其实挑战杯的参赛作品，总结下来就两个点：要么项目书的文本能力足够强，能把自己想做的事儿说出花来，说出让人心动的感觉。要么作品的完整度高，比如有完整的设计图稿或者有看得见、摸得着的作品。

许多跟着导师做项目的学生，其实在挑战杯上是有优势的，毕竟是经过长时间的时间打磨出来的，光数据和调研，就远胜过仅靠派拍脑袋想出来的作品，不知要强上多少。

所以这次我和他说的思路，基本也是延续这两个方向。

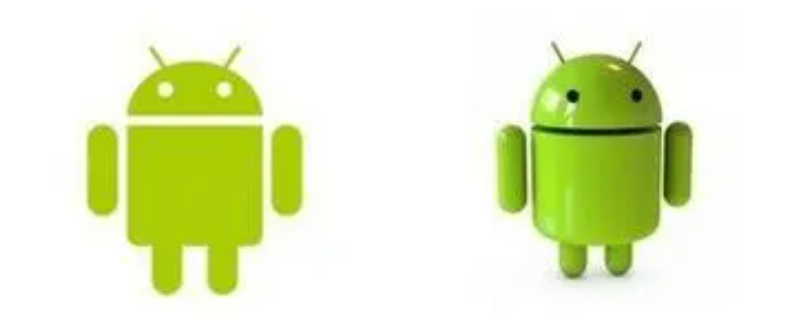

最近看到的一个用三维CAD设计出来的“安卓吉祥物”，虽然显得有些稚嫩，但已经基本满足了创意可视化、作品实体化这两个角度。

这个作品据说是用新迪天工云CAD设计出来的。话不多说，先上图给大家感受一下。




其实说白了，就是一个复刻，但想要和得到之间，往往最难的就是做到。所以别看作品不起眼，但至少做出来了，且对于时间紧、任务重的学生党来说，也算是一个可选项。

这个作品从建模到完成，其实并不复杂。拢共分为7个步骤。

第一步：新建一个零件文件夹，可以起名叫“绿绿的小人”

第二步：在造型模块中，选择基础造型—圆柱体命令，去画出机器人身体的主体

第三步：创建头部：使用造型模块中，基础造型-球体命令，创建机器人的头部，然后以圆柱体顶部创建基准面，把球体下半部分切掉，保留上半圆，圆柱体顶面偏移10mm。

在进行第三步操作的时候，有几个点需要注意一下：

1. 在选择放置点时，可以在操作区域空白处点击右键弹出，点选项“快捷菜单”，选择曲率中心来辅助选择放置点，选择圆柱体的上圆边

2. 布尔造型选项选择圆柱体

3. 半径按图4所示数值输入

4. 双击圆柱体上端面向下偏移7mm

第四步：创建手臂 ，主要是基于尺寸做拉伸、倒角和镜像操作

第五步：创建机器人腿部 ：把草图拉伸为圆柱体，在圆柱体底部倒圆角，还是要用到镜像操作，画出另外一只腿

第六步：创建眼睛：绘制双眼的草图，并把绘制的图形投影到头部球面上，使用镶嵌功能生成双眼 使用镶嵌功能做成双眼的凸起偏移效果，选择两条投影线，偏移1-2mm

第七步：创建机器人的天线：首先绘制草图直线，使用杆状扫掠功能生成天线。最后在顶端倒圆角，并镜像得到两条天线的效果，最后使用布尔运算把天线和头布尔加在一起。

步骤说起来简单，但对于不常用三维CAD软件的学生来说，做出来也得要一周左右的时间了。

做产品研发设计，其实比较忌讳眼高手低，很多东西看着容易，做起来是另外一回事儿。

当时给表弟科普完之后，他听着是听明白的，但是一上手就稀碎。软件使用这个坑，别人也帮不了，只能慢慢爬。

在给他演示的过程中，我也算重温了一下。不过使用新迪天工云CAD的时候，发现了一个功能挺好用。

我给他演示“绿绿的小人”的时候，发现可以在线上会议上，直接给这个三维模型做批注。这个功能之前没有体验过。

还是挺直观的，比干巴巴、唾沫星乱飞的干讲要好一些，有时候文字的信息密度要远远大于口头的表述。

总的来说，个人对于国产三维CAD的潜力，还是很看好的。
