尺寸标注-断开的倒斜角

489 0
2024-7-19 15:03:49 天工知识库| 显示全部楼层 阅读模式
问:在建模过程中,有时会存在一个倒斜角把另一个倒斜角打断的情况,这样在出工程图时,由于视图投影,就会变成倒斜角被断开成两段直线。这种情况如何标注出来一个完整的倒斜角呢?


答:

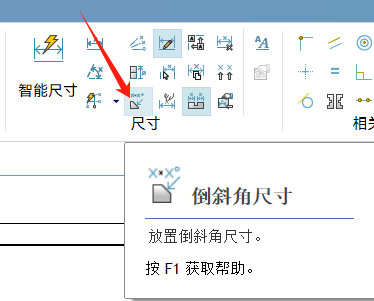

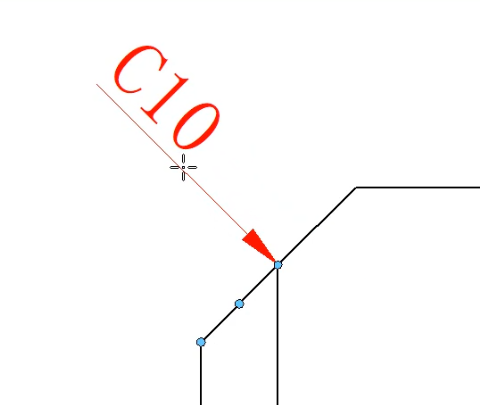

选择倒斜角尺寸,先选择尺寸基线,然后按住Shift键选择倒斜角的两个端点

天工CAD每步操作,在提示条都有详细说明,可以多看提示条
图片2.png 图片3.png
