激活/关闭草图内的区域和区域线

584 0
2024-7-19 16:18:14 天工知识库| 显示全部楼层 阅读模式
问:在特征面上创建草图时,完成草图后,会自动形成特征面区域和区域线框,会影响用户去选择草图,草图的区域和区域线框可以设置不显示吗?

答:【天工选项】—【常规】中,取消勾选【激活草图内的区域】选项就可以了,因为在直接建模环境是需要这些激活的区域来进行拉伸切除,所以软件默认是打开这个设置的,不想显示这个区域的用户,在顺序建模时取消激活这个设置,在直接建模时勾选激活就可以了。

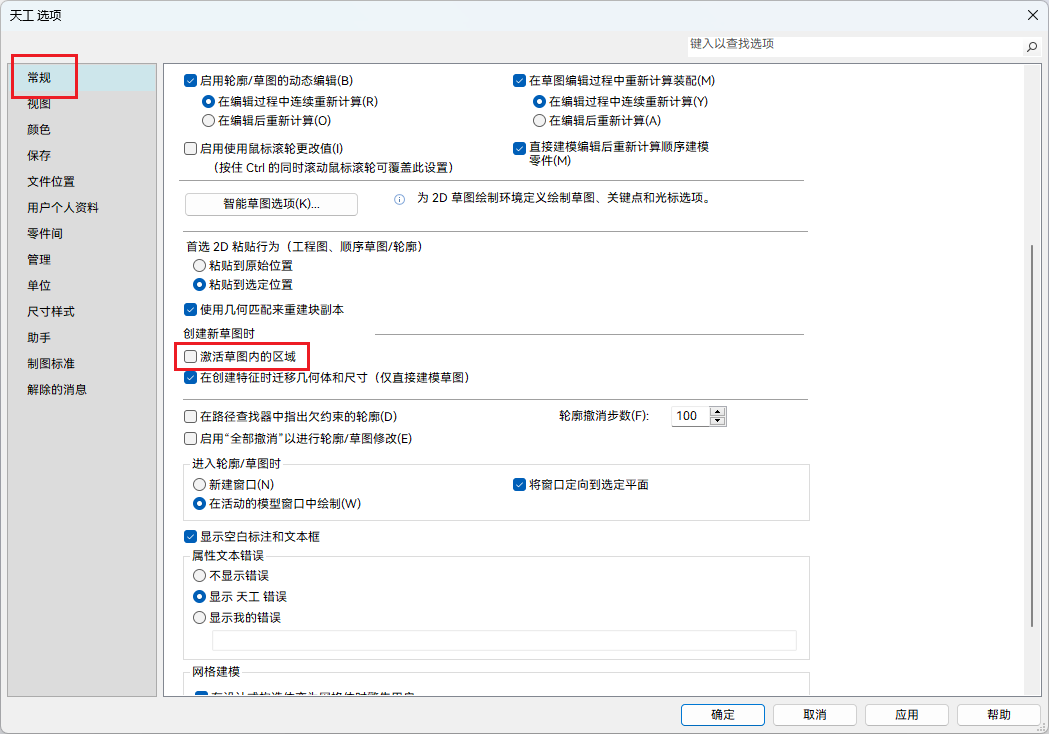

选项设置

选项设置

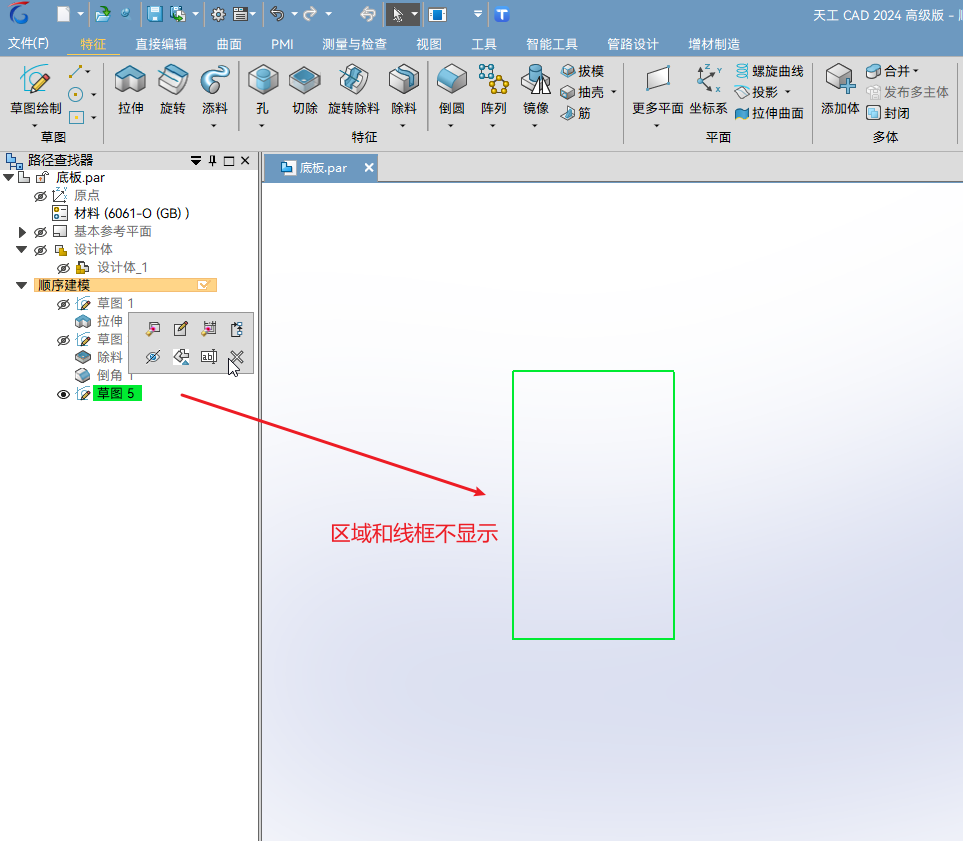

不显示区域和线框

不显示区域和线框

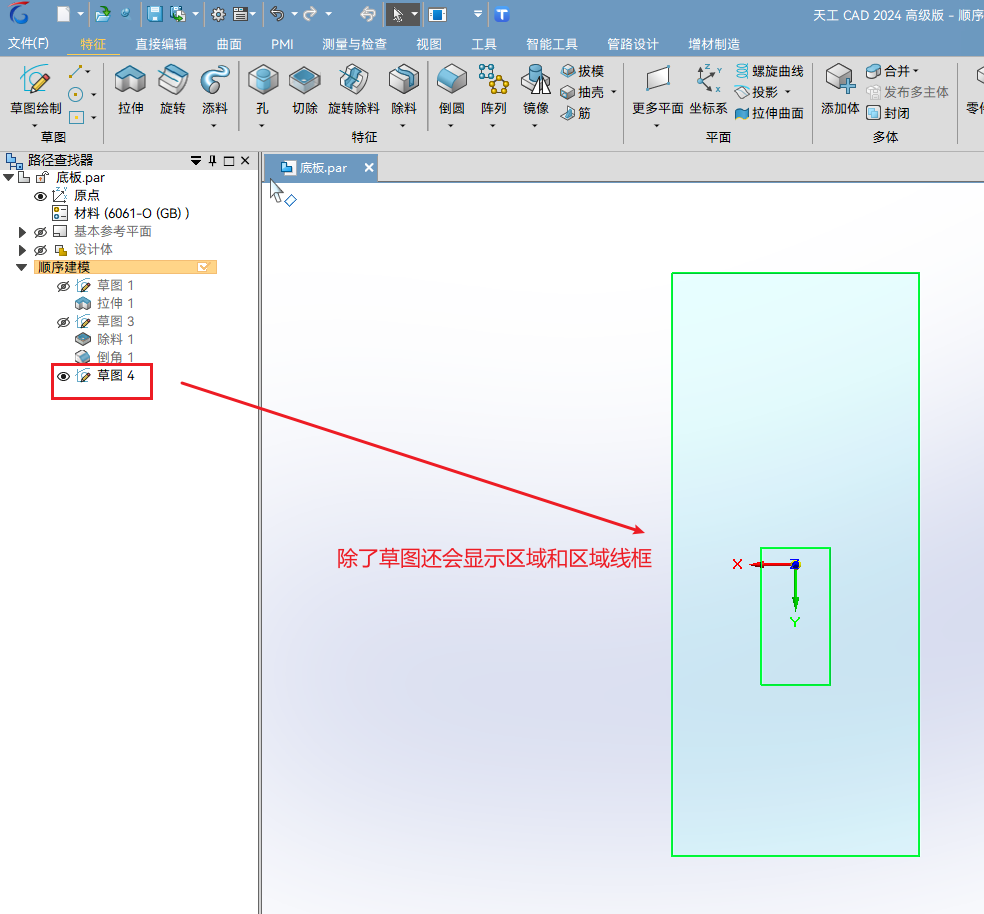

显示区域和线框

显示区域和线框

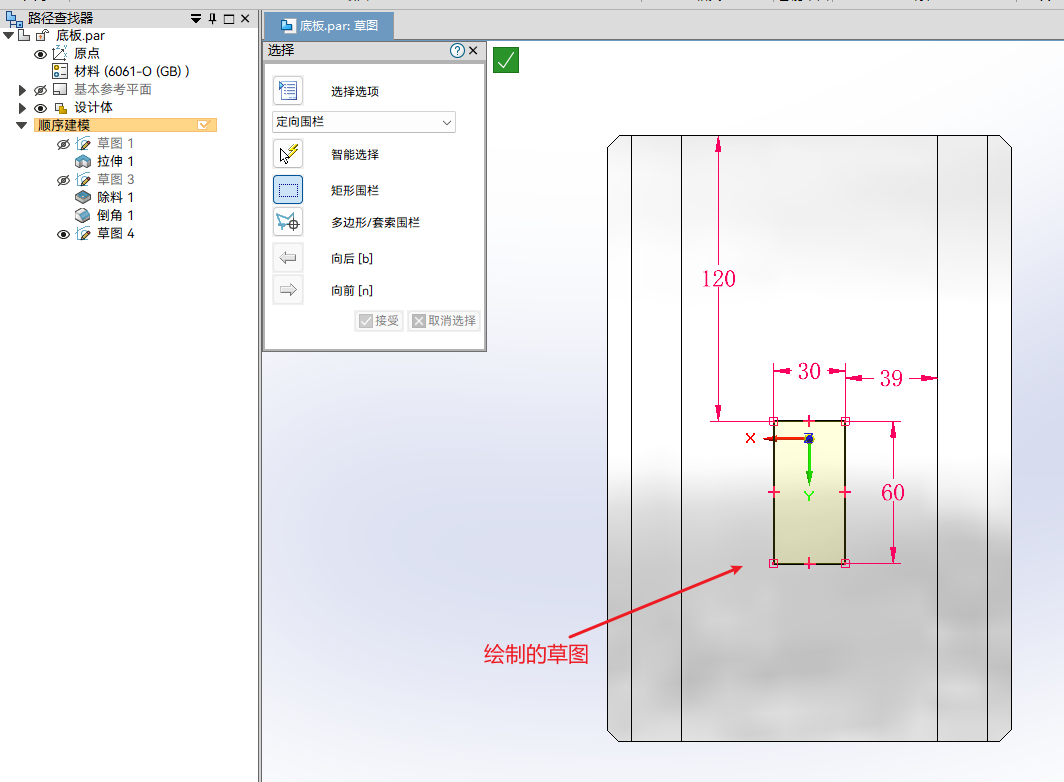

绘制的草图

绘制的草图
