天工CAD:草绘如何只自动标注需要的尺寸?

436 0
2024-7-25 13:32:18 天工知识库| 显示全部楼层 阅读模式

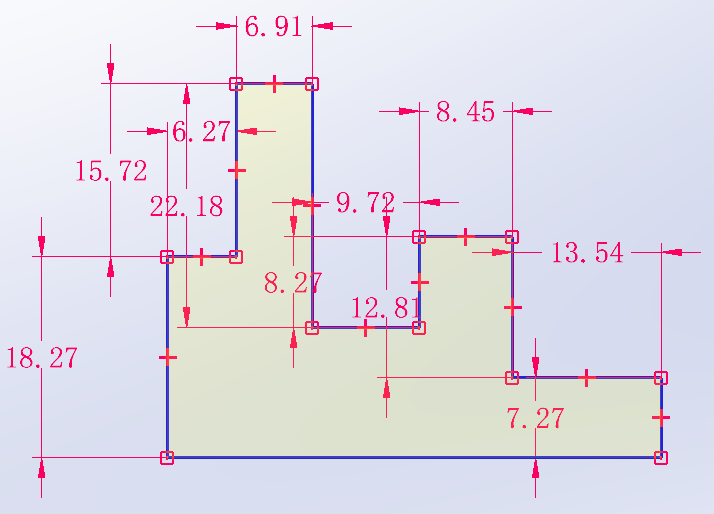

:草绘时怎么每一段直线都自动标注尺寸啊?这样尺寸太多太乱了!
我只想要其中几个自动标注,其余的等我画完图形后再手动标注。

:因为默认激活了“自动标注尺寸”功能,关闭即可。
但是还可以通过修改“智能草图选项”的方式,更好地利用此功能,提高草绘效率,

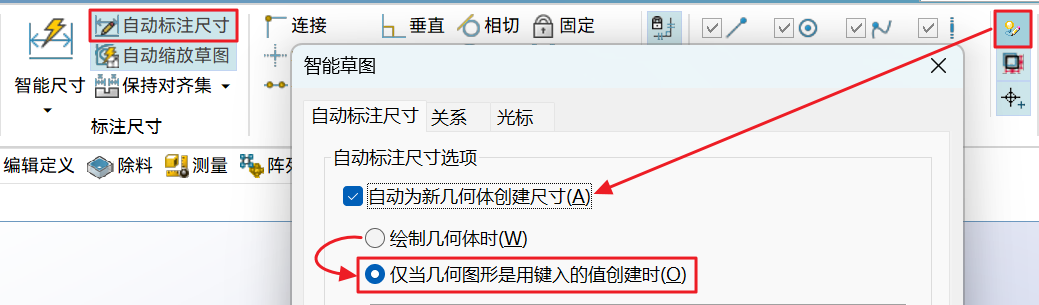

在默认激活“自动标注尺寸”功能的同时,打开“智能草图选项”,更改“自动标注尺寸选项”为“仅当几何图形是用键入的值创建时”:

这样可以实现:需要的尺寸可以在绘制草图线段时输入,它会标注上去,不需要的不要输入尺寸,就不会标注,这样更合理:
