工程图显示/隐藏视图内轮廓线

457 0
2024-7-28 13:01:53 交流分享| 显示全部楼层 阅读模式
问:怎么显示工程图中模型视图的内轮廓线

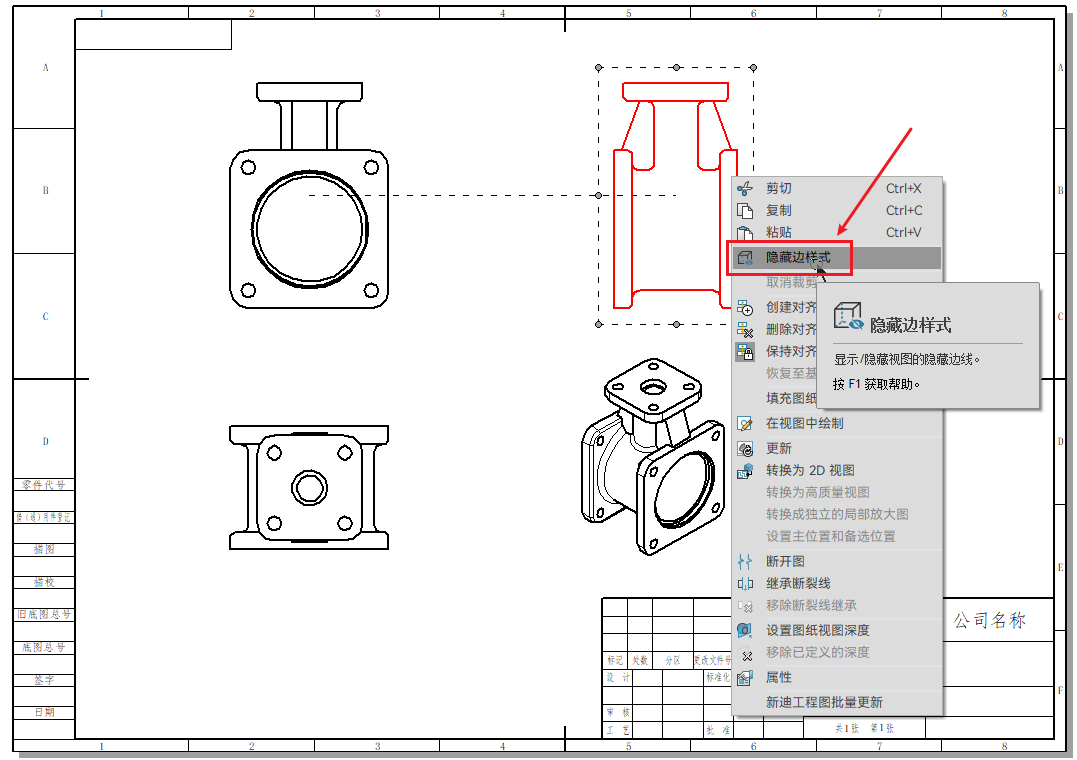

答:工程图模板默认是隐藏视图中的内轮廓线的,如果我们需要显示视图中的内轮廓线,首先要选中对应的视图,按右键,在下拉菜单中勾选激活【隐藏边样式】,即可把视图的内轮廓线全部显示出来。

勾选隐藏边样式

勾选隐藏边样式

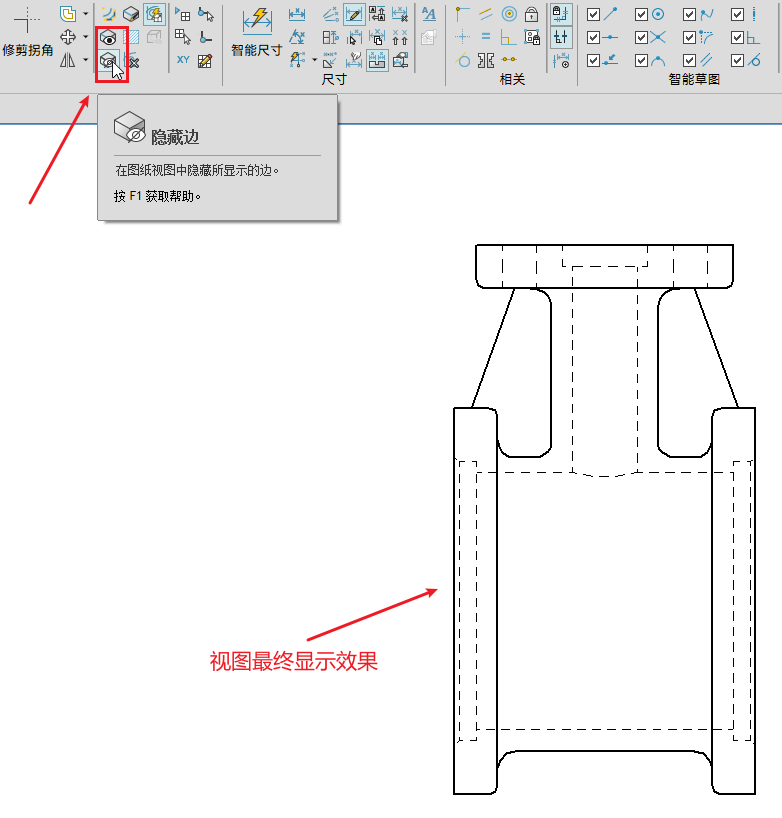

如果我们还需要对部分内轮廓线进行隐藏/显示,可以使用【显示边】【隐藏边】命令进行调整,选择【隐藏边】命令,选择不需要显示的内轮廓线,即可得到我们所需的视图显示效果。
