基于天工CAD的五星红旗建模

我是准大一新生，三维建模初学者。跟随着李老师的MOOC学会了五星红旗的曲面建模。

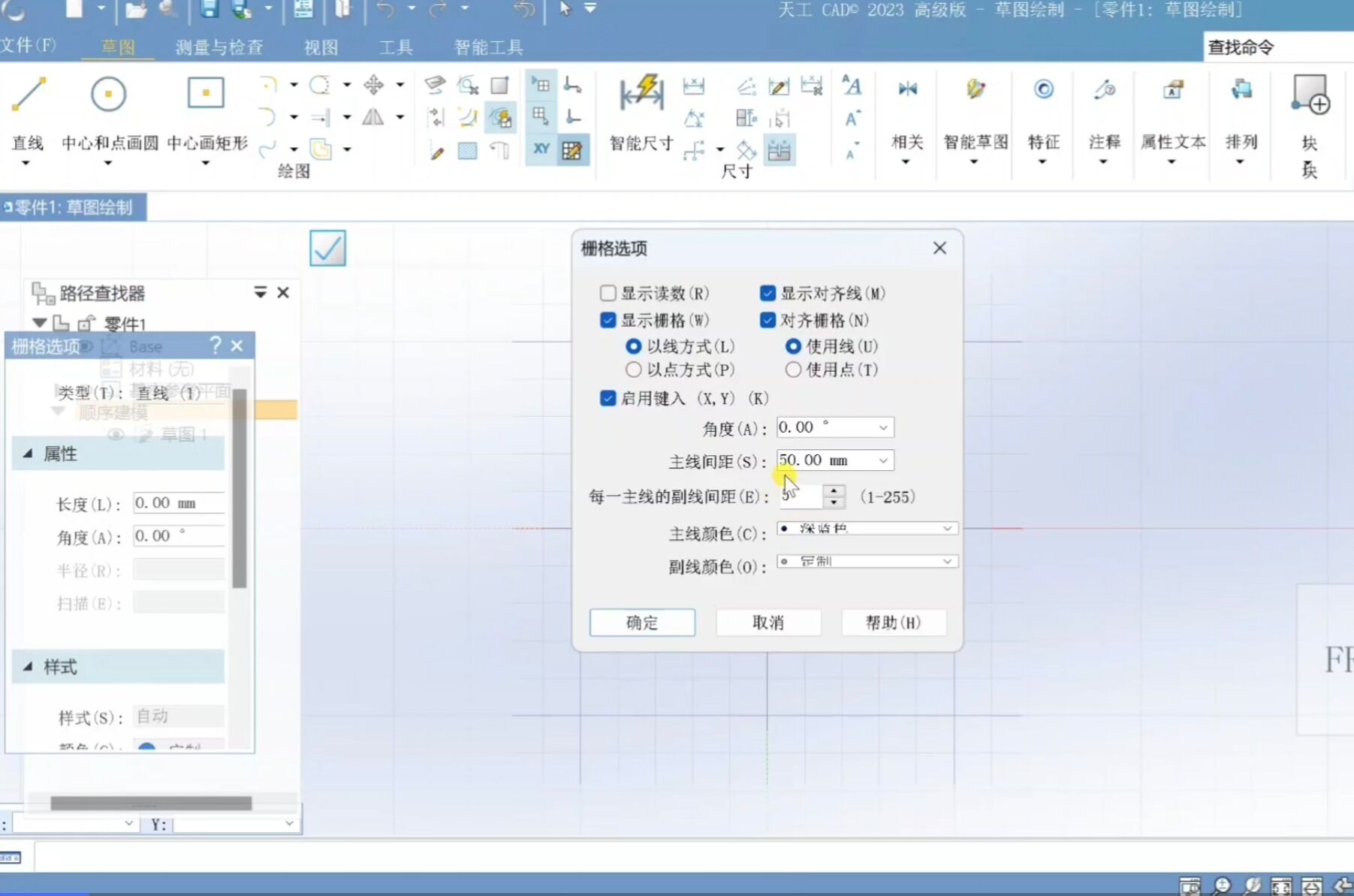

建模五星红旗需要先了解其尺寸。因为我建的是2880mm×1920mm大小的，所以需要先创建间距为96mm的栅格。

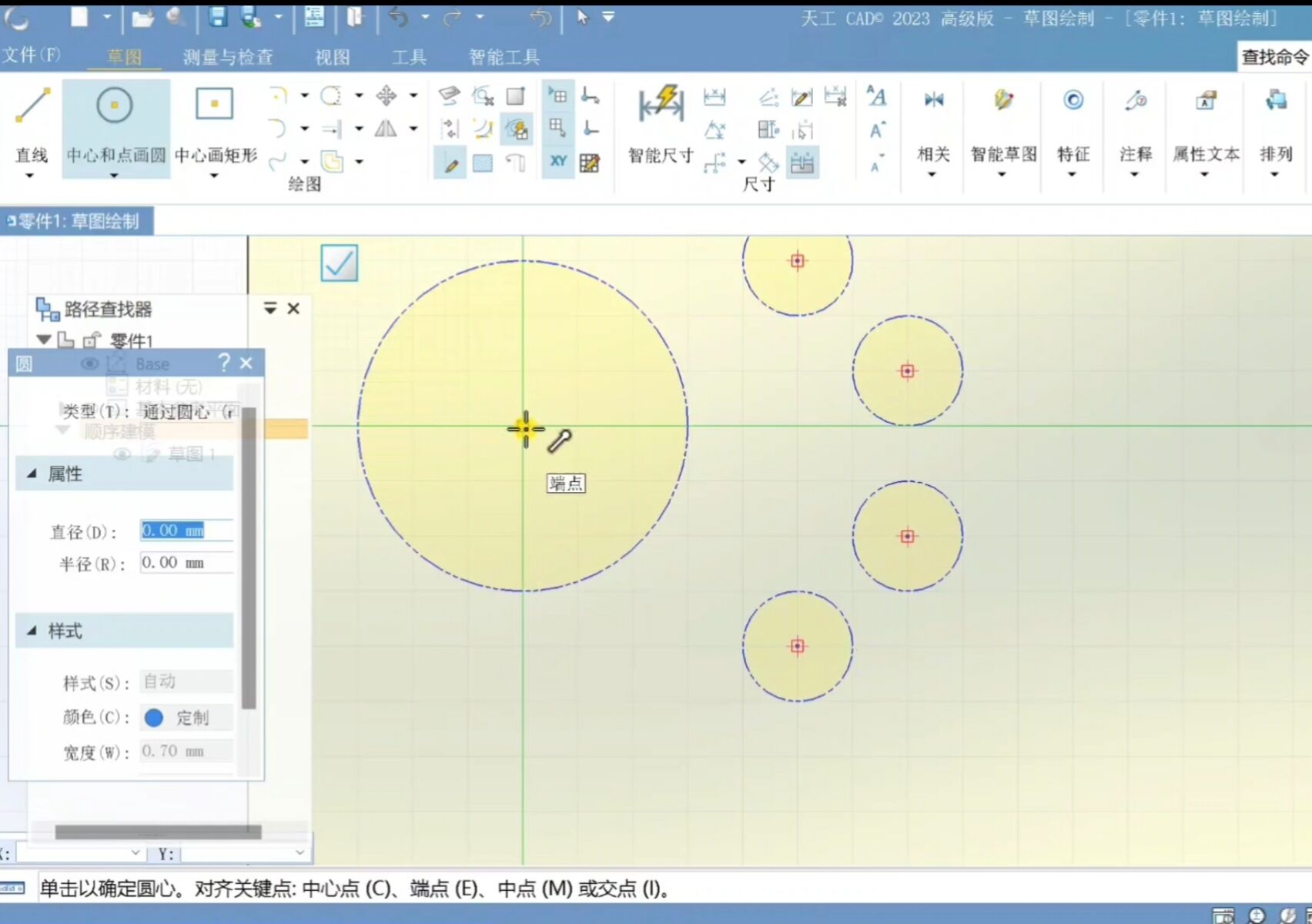

之后，按照图上的位置画上大小不同的圆，为五角星定位。


因为四个小五角星的角是对着大五角星的，所以需要创建辅助（结构）线。

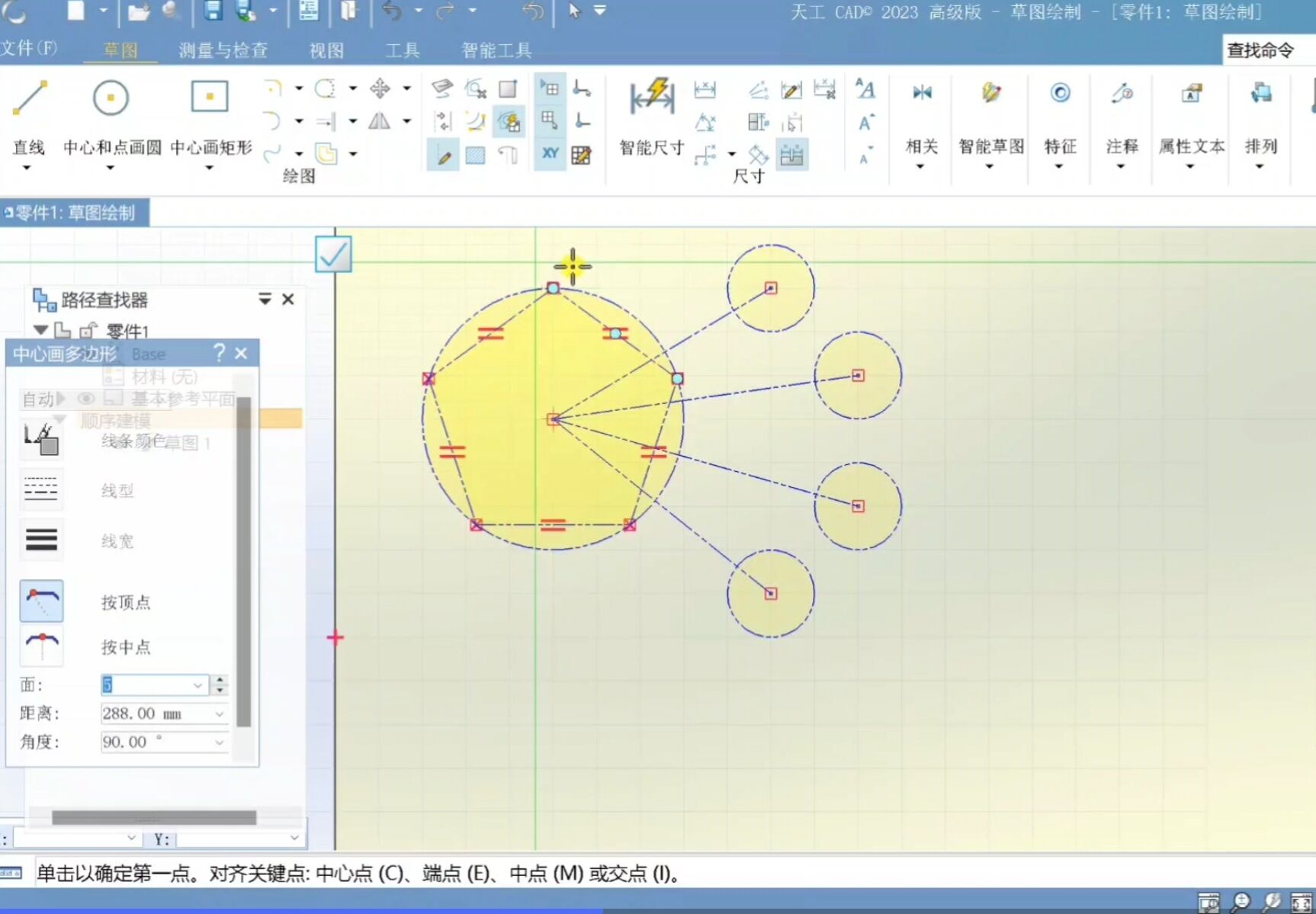

然后对每个圆内做上内接五边形并删去多余线条。




然后对每个圆内做上内接五边形并删去多余线条。

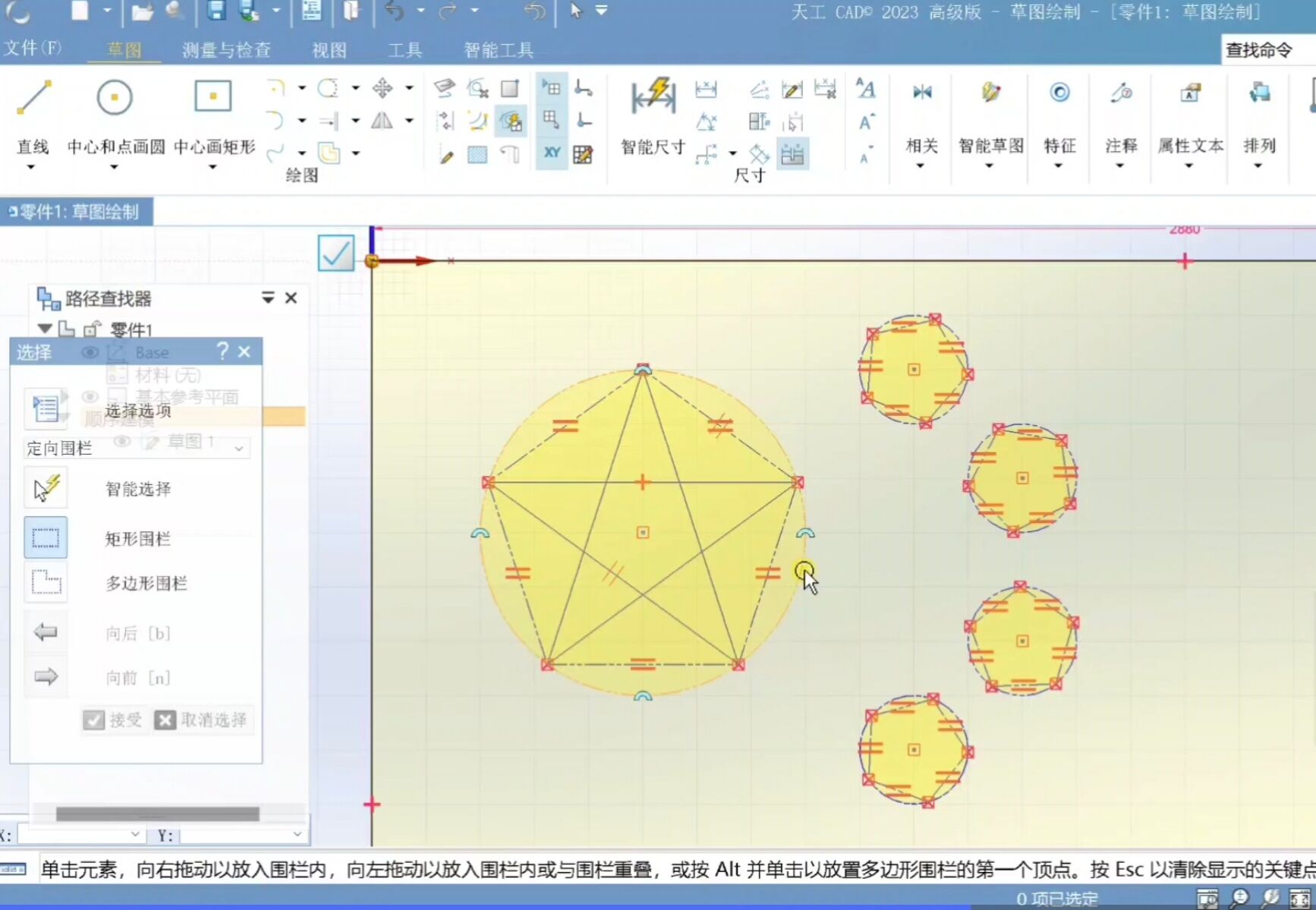

连接五边形的五个角，做成五角星，并删去所有辅助线。

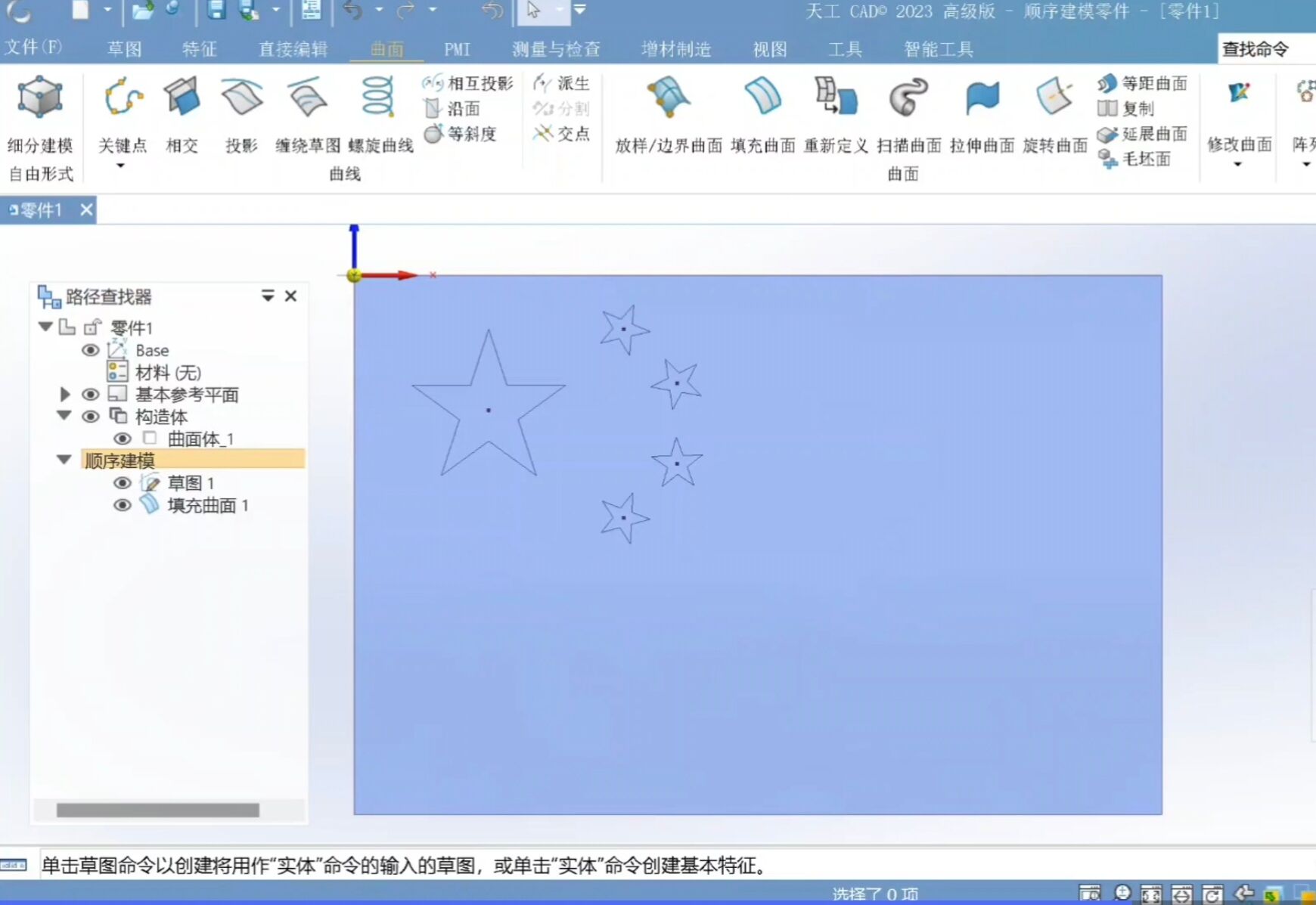

随后，对国旗平面进行曲面——填充曲面.

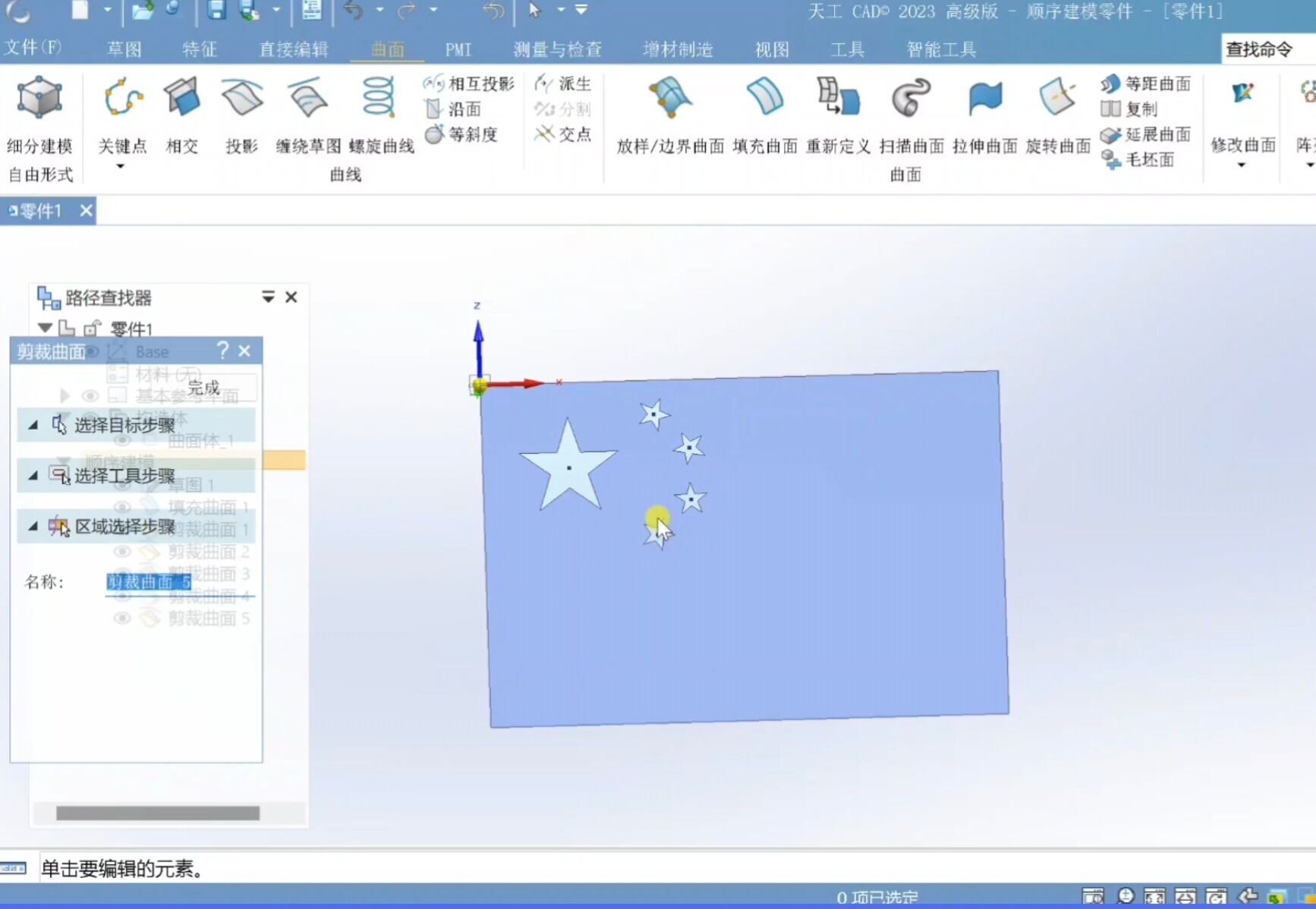

再通过曲面——剪切曲面将五角星去除。

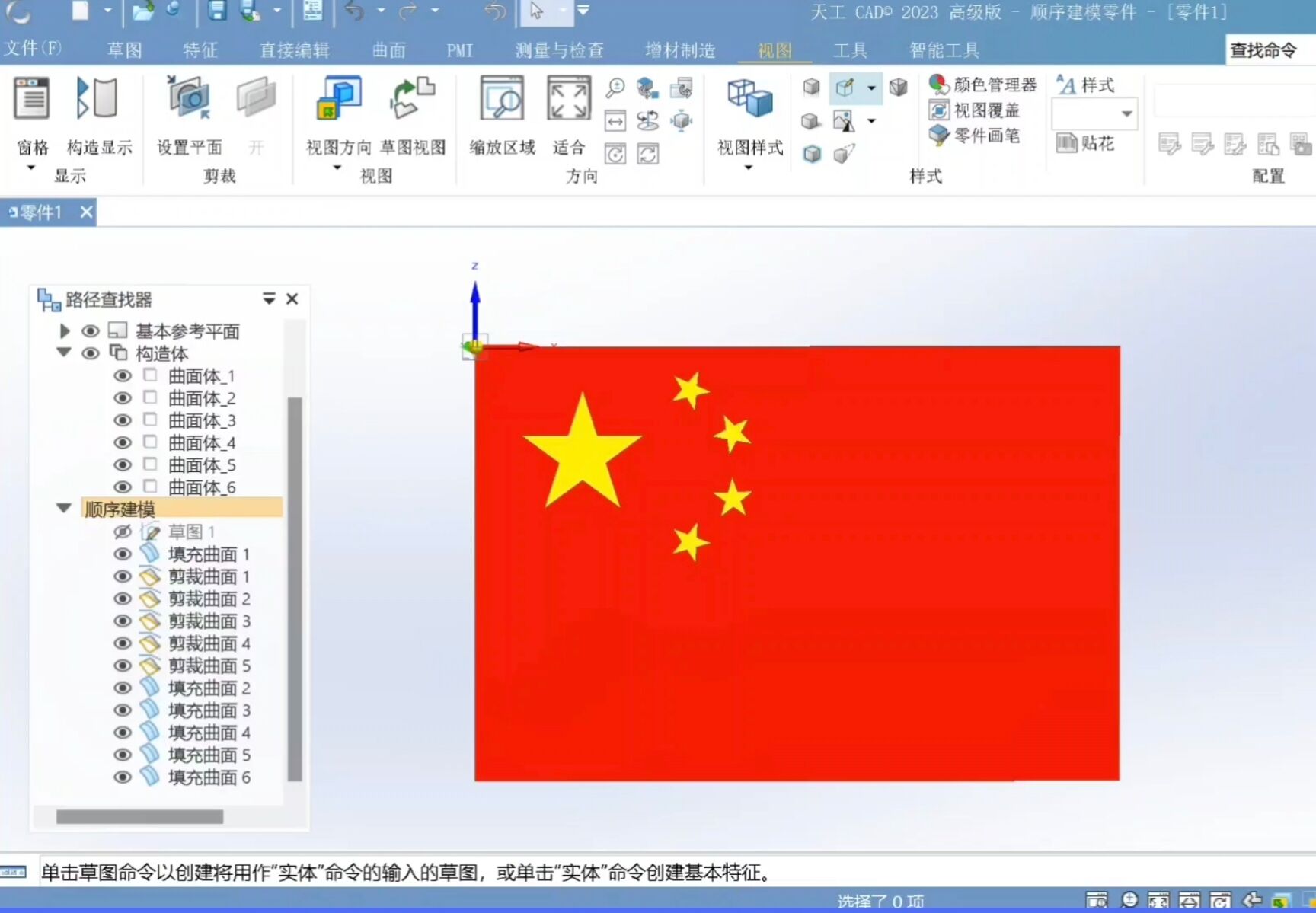

最后将五角星都填充上曲面并涂上颜色即可。


通过跟随李老师的学习和我对五星红旗的建模我理解了面的含义：即如果不填充，那只是线框模型，非实体。
