基于天工CAD的圆柱立式空调建模

为锻炼我的学习成果，李老师推荐我使用天工CAD建模一个圆柱立式空调。

说干就干，先用草图工具绘制一个底座的横截面，再使用特征旋转制作一个底座。


再以底座的上表面为参考面做出空调的主体。


再绘制出挡风板的横截面，并使用拉伸工具对其进行拉伸。
注：绘制挡风板横截面时应画辅助线，或者使用镜像工具来进行绘制。


创建参考平面，并绘制出出风口使用除料工具来制作出出风口，并适当添加细节。

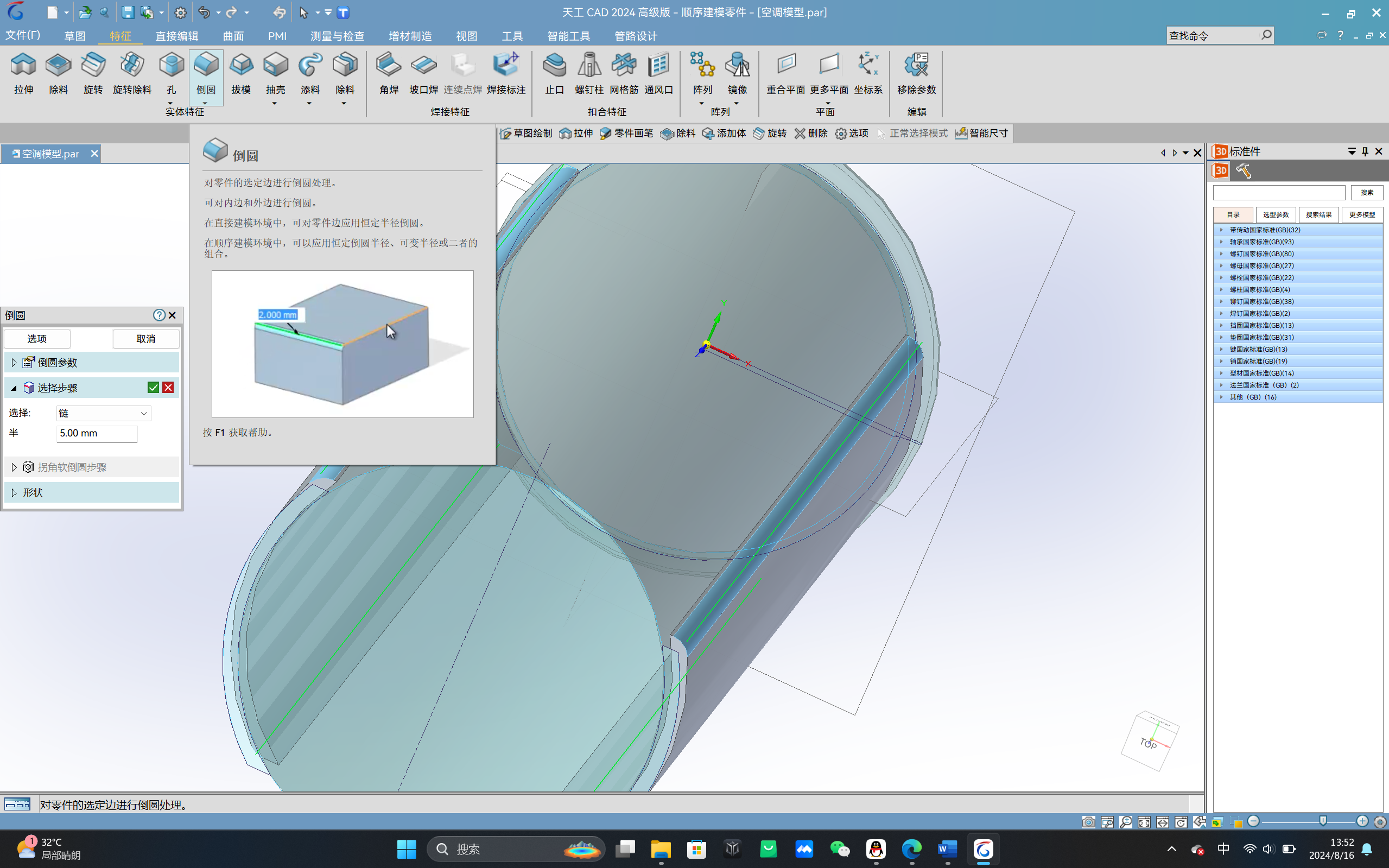

使用倒圆工具将挡风板变的圆润一些，对于上下两个侧边可以倒圆半径大一些。


使用文字和曲面投影工具将触控板画在空调上。
注：此步骤应先创建新的平行基准平面，并且把文字或画直接画在相应位置，利于操作。

重复上面操作将海尔兄弟的LOGO添加到空调上，
注：此步骤应先创建新的平行基准平面，而且画出的图案应是封闭的。（推荐使用倒圆工具来绘图）

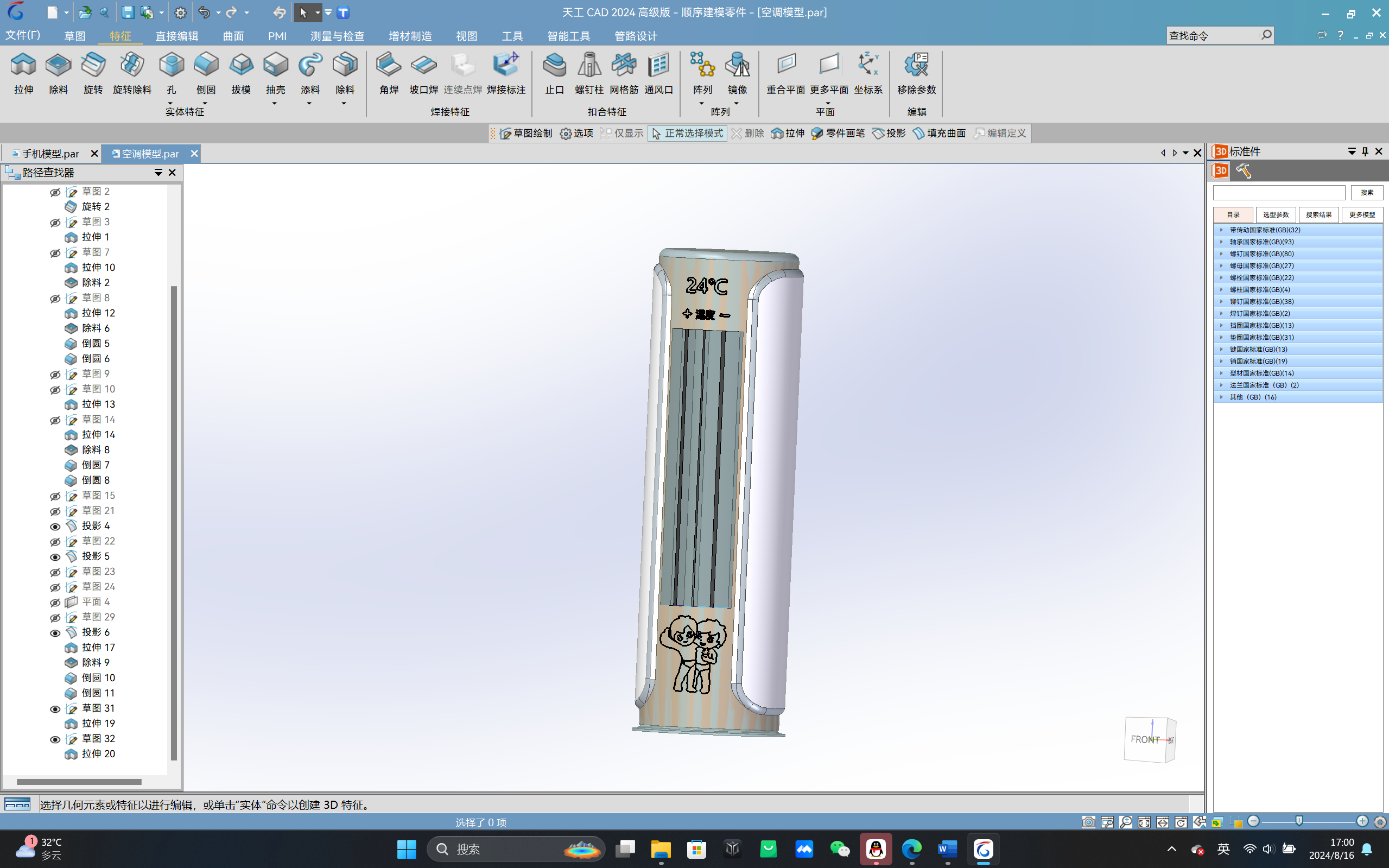

最后上个颜色，换个背景图就可以完成了！

制作此模型的过程中遇到了许多困难，但都在李老师的耐心帮助下一一解决，终完成了此模型。
看了我的分享你有没有想要制作一个呢？快动手试试吧！
