工程图中如何显示3D模型中绘制的草图

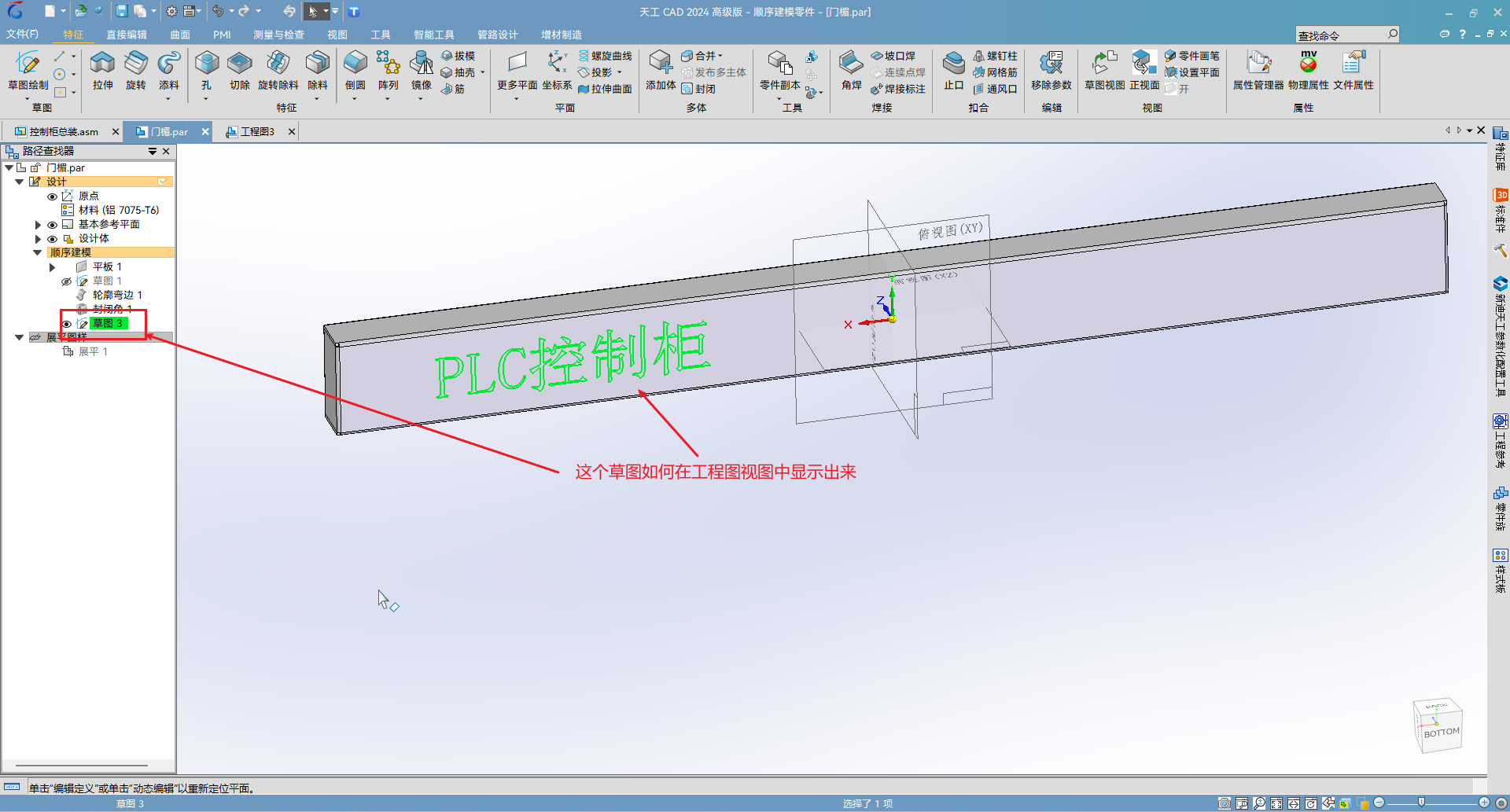

问：在3D模型中绘制的草图，可以在工程图的视图中显示出来吗？

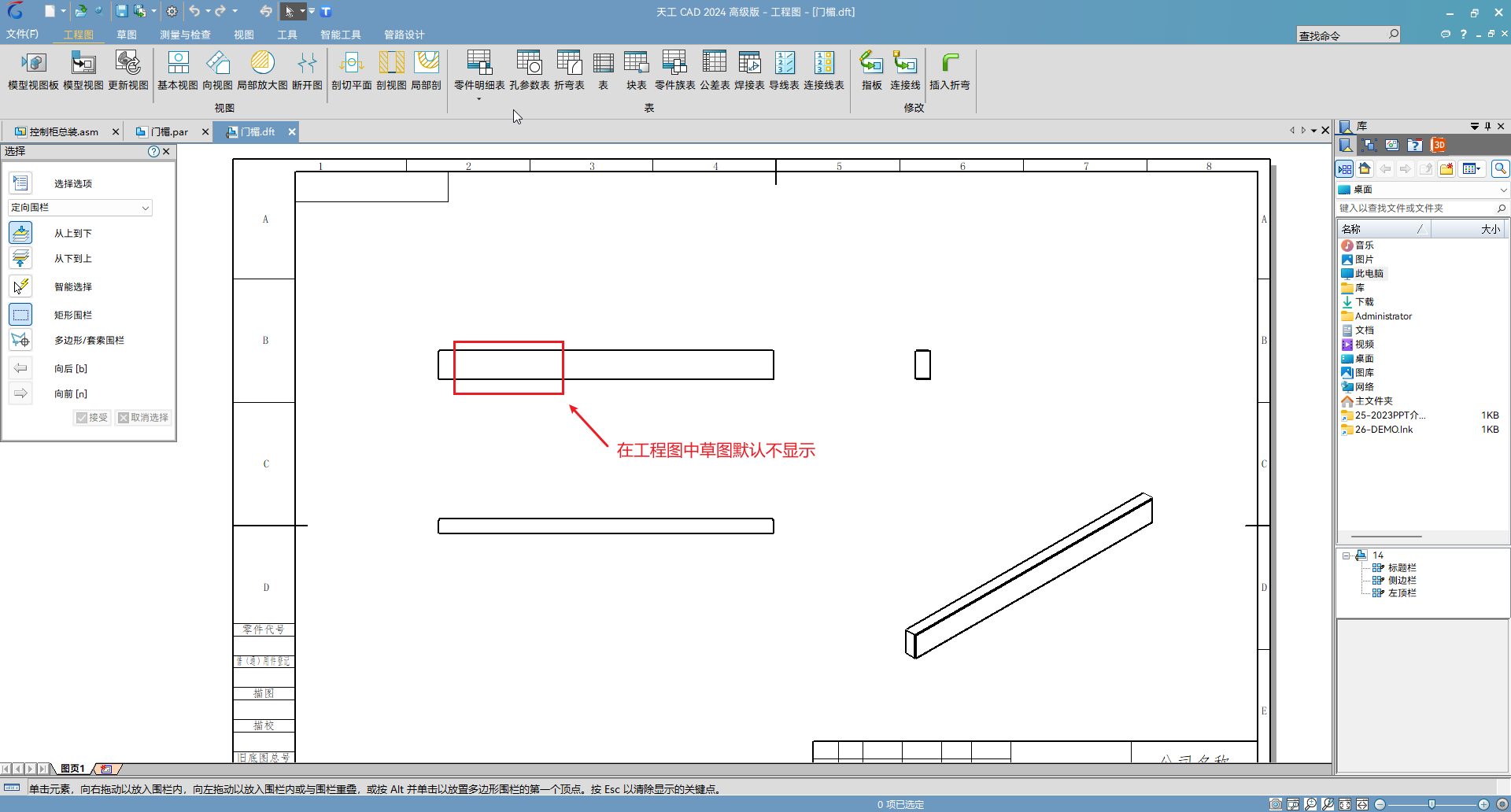

答：工程图中的视图默认是不显示草图的，如下图。如果需要把草图显示出来，可以在视图属性中进行设置，步骤如下：

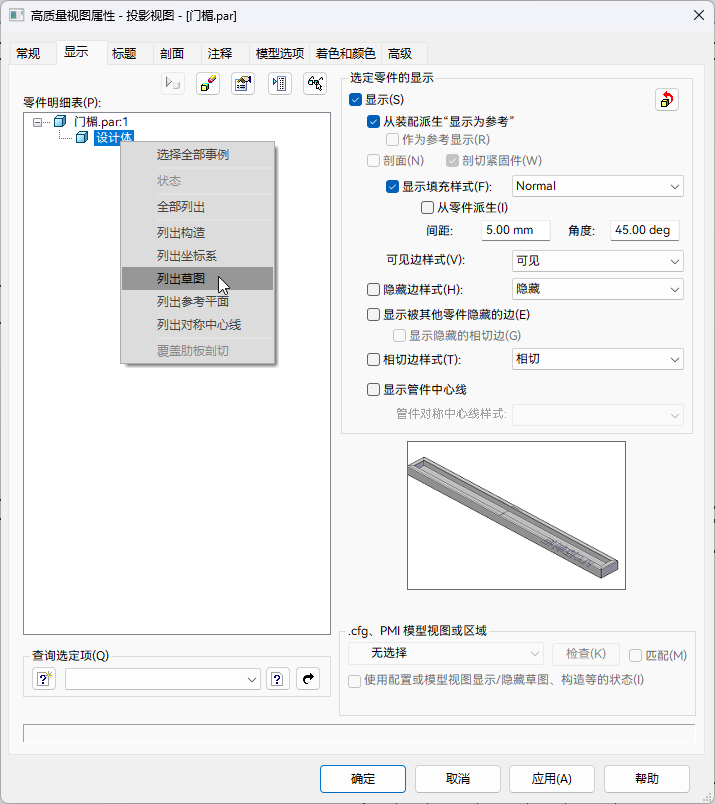

第一步：选中视图右键下拉选择【属性】，进入到【视图属性】窗口，在【显示】选项卡中，选择改零件右键选择【列出草图】；

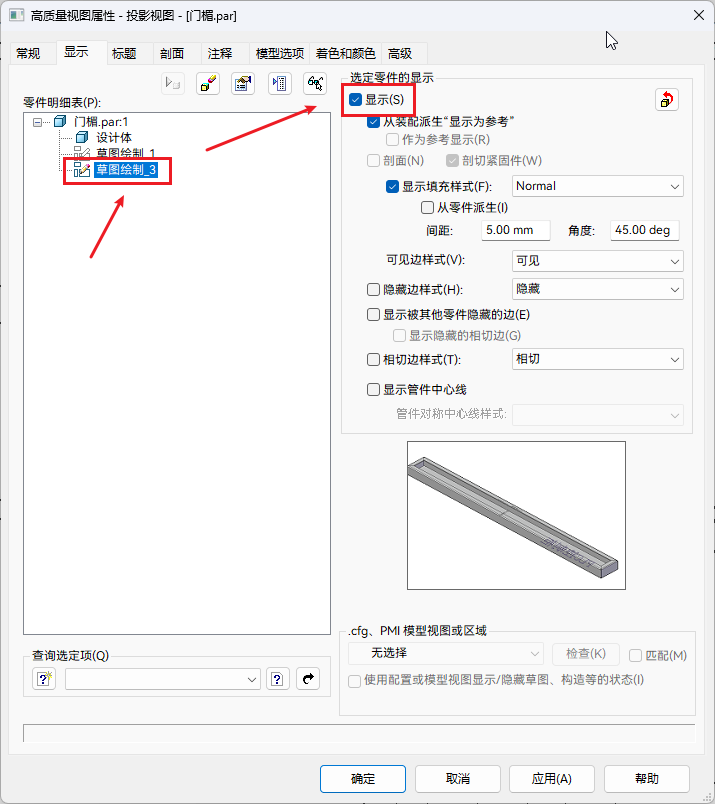

第二步：选中需要显示的草图，勾选【显示】，设置完成后点击确定退出窗口

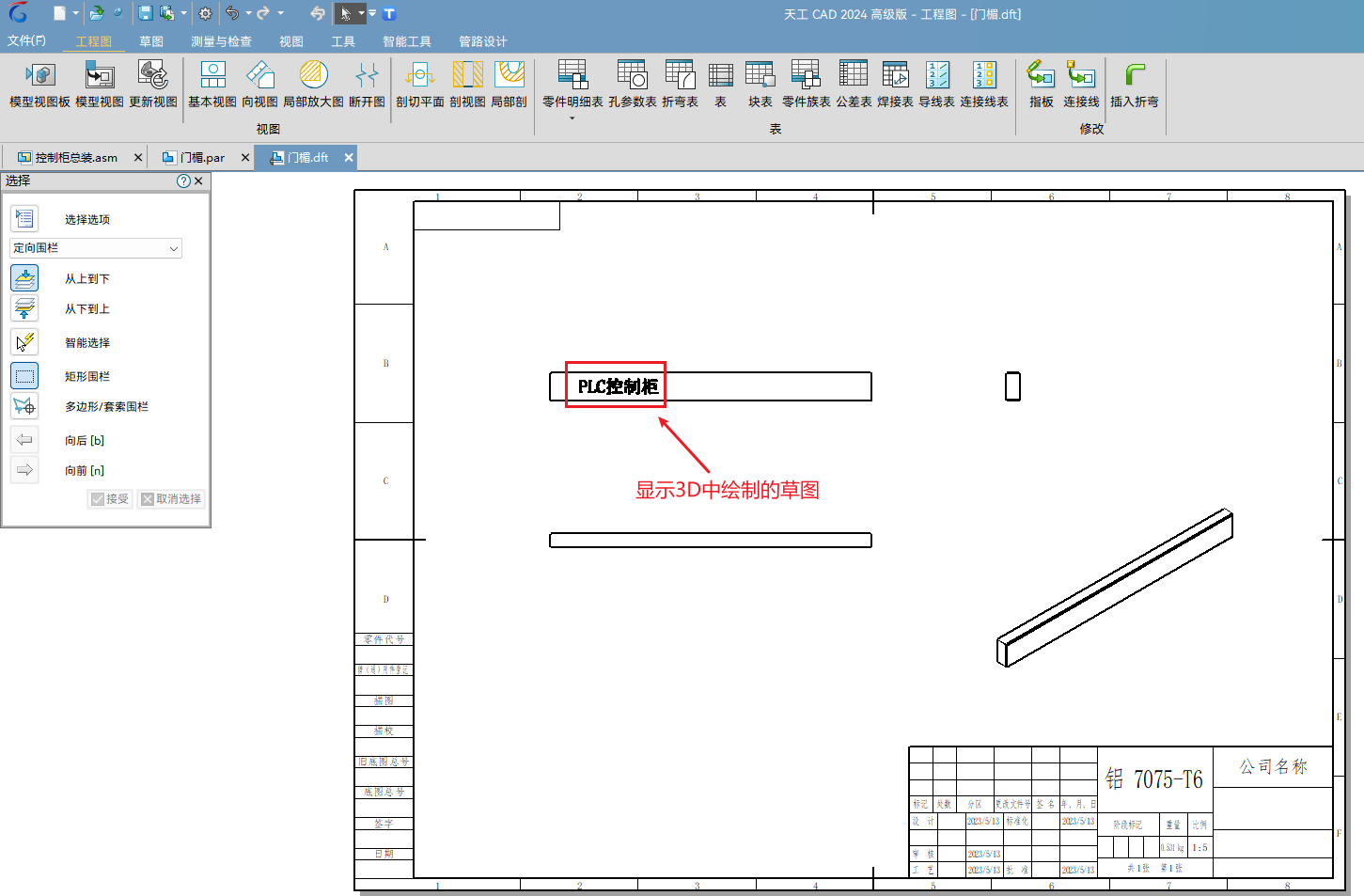

第三步：如果视图有外边框，说明视图是过时的需要更新，点击【更新视图】即可把草图显示出来
