使用天工CAD将三维装配体转换为二维工程图

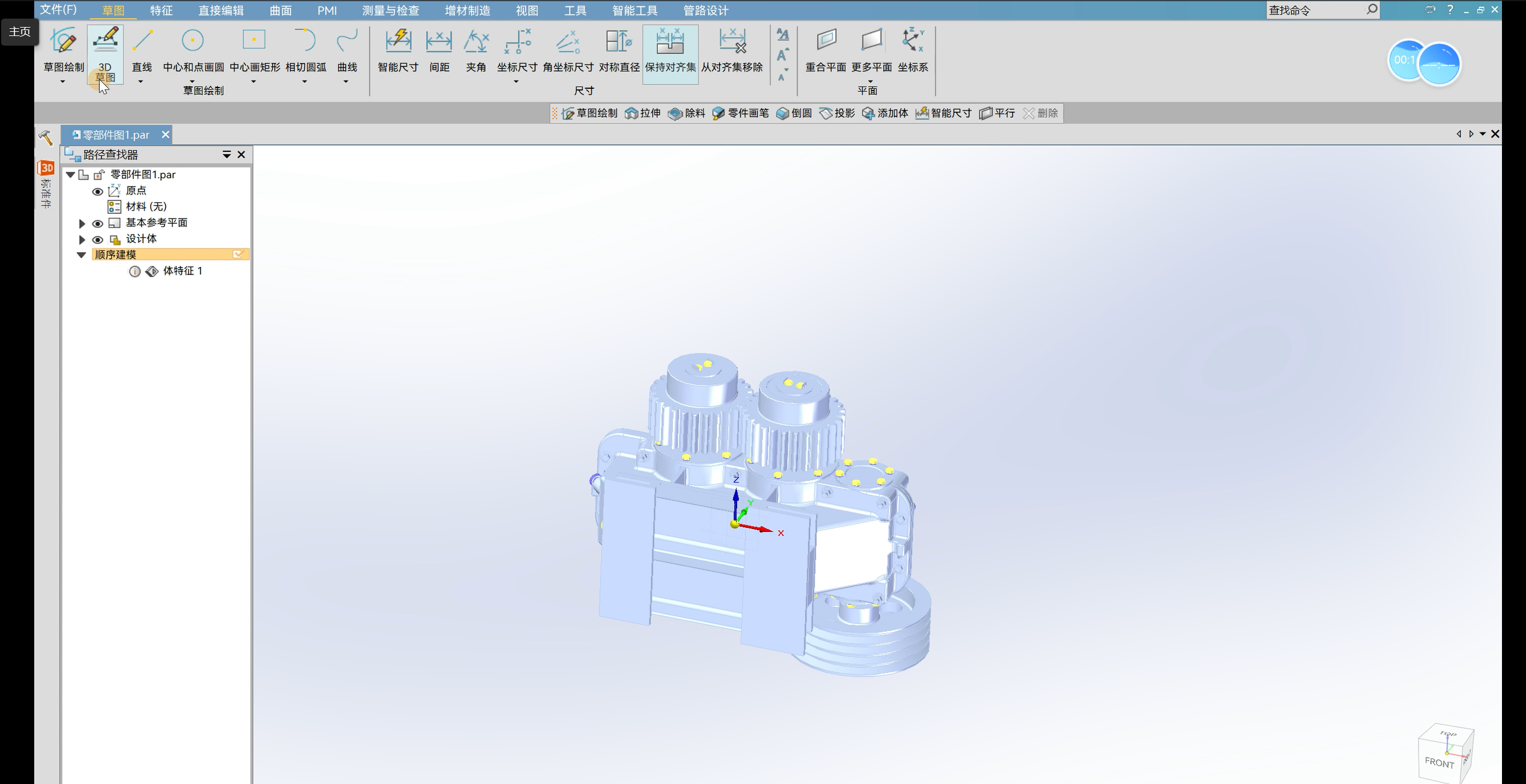

这里有一个三维装配体，下面我给大家演示如何使用天工CAD使其变为一个二维工程图。

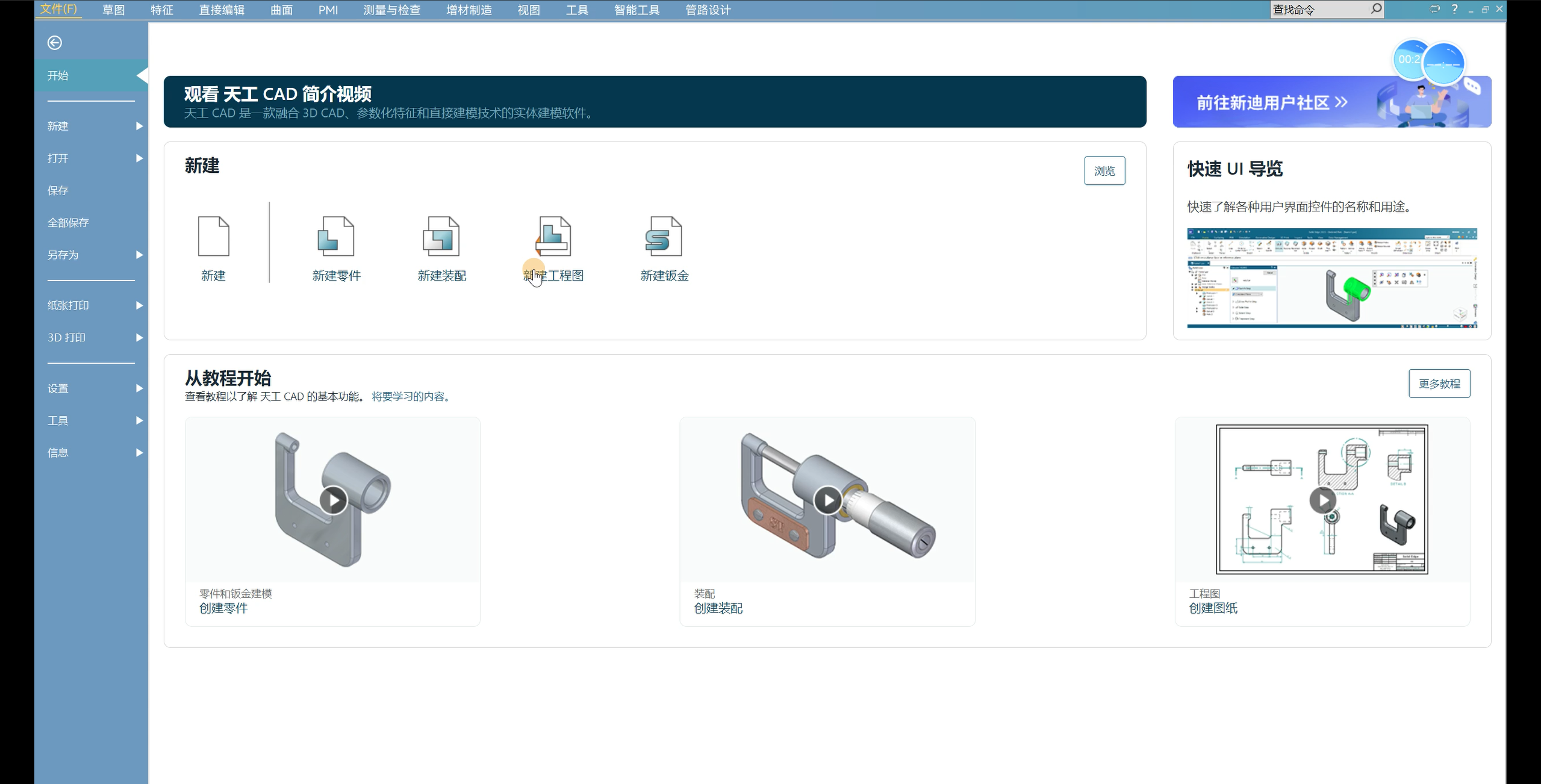

一：需要先点击文件中的新建工程图。

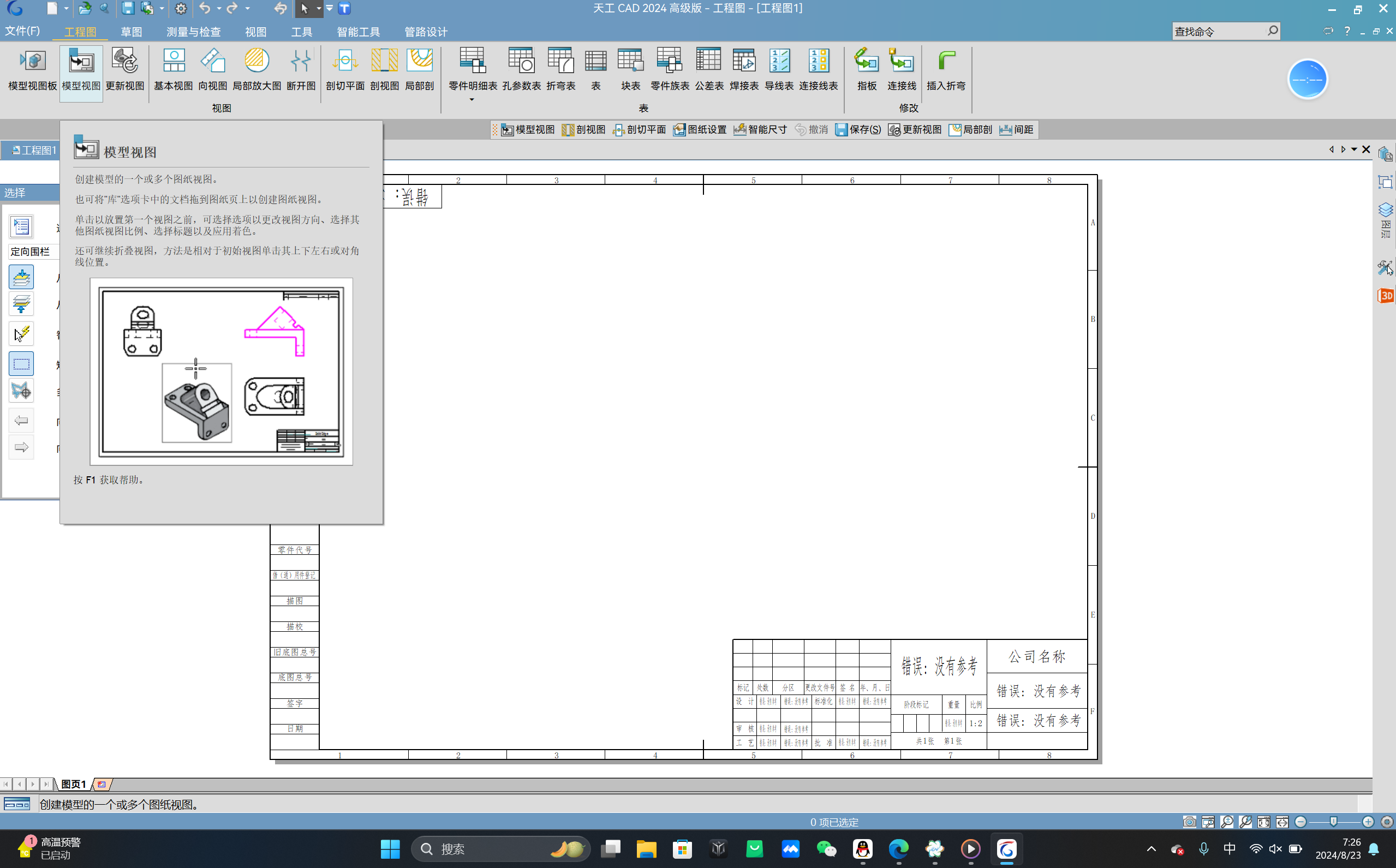

二:要导入此零件需要点击模型视图，选择特定三维装配体点击打开。

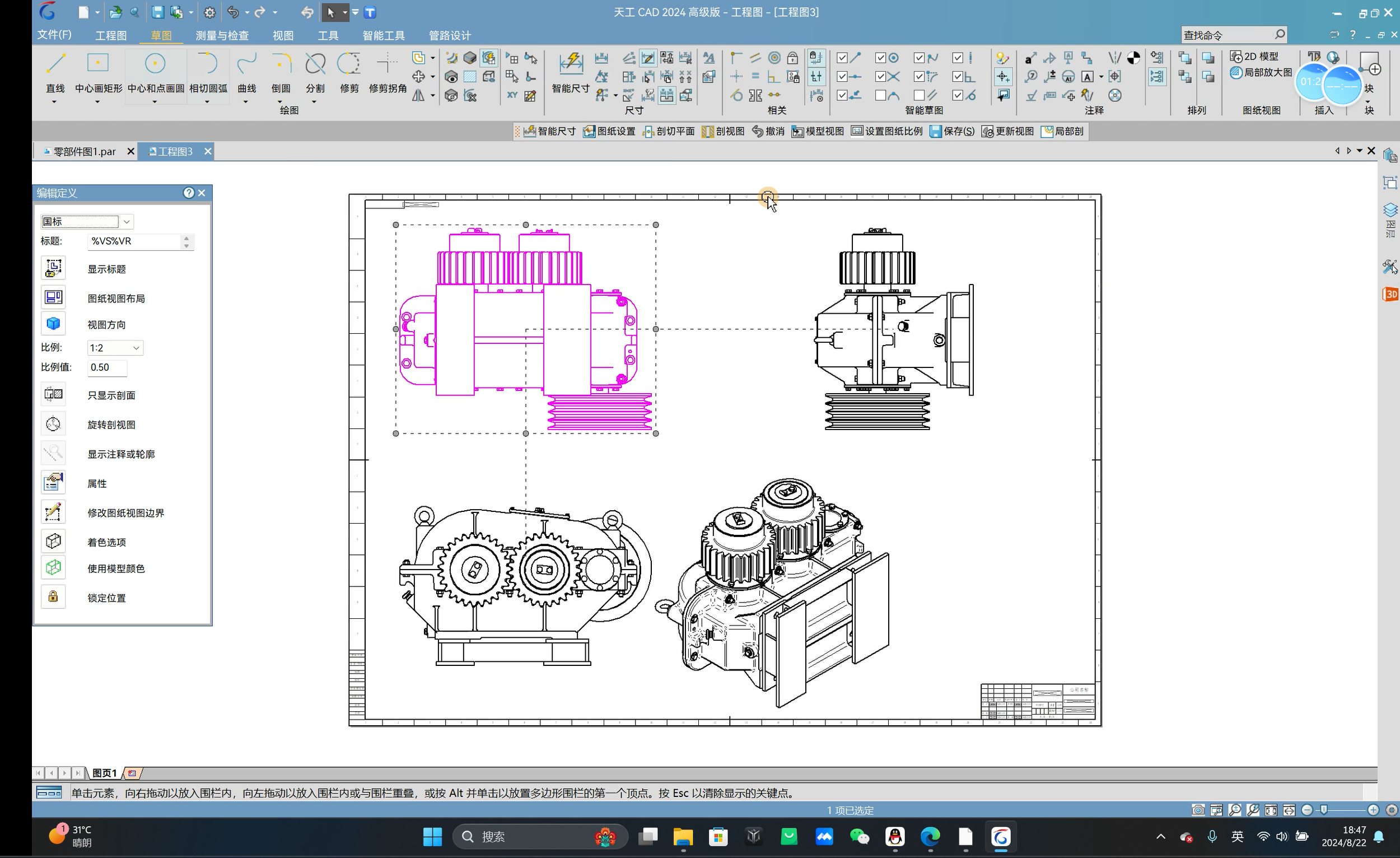

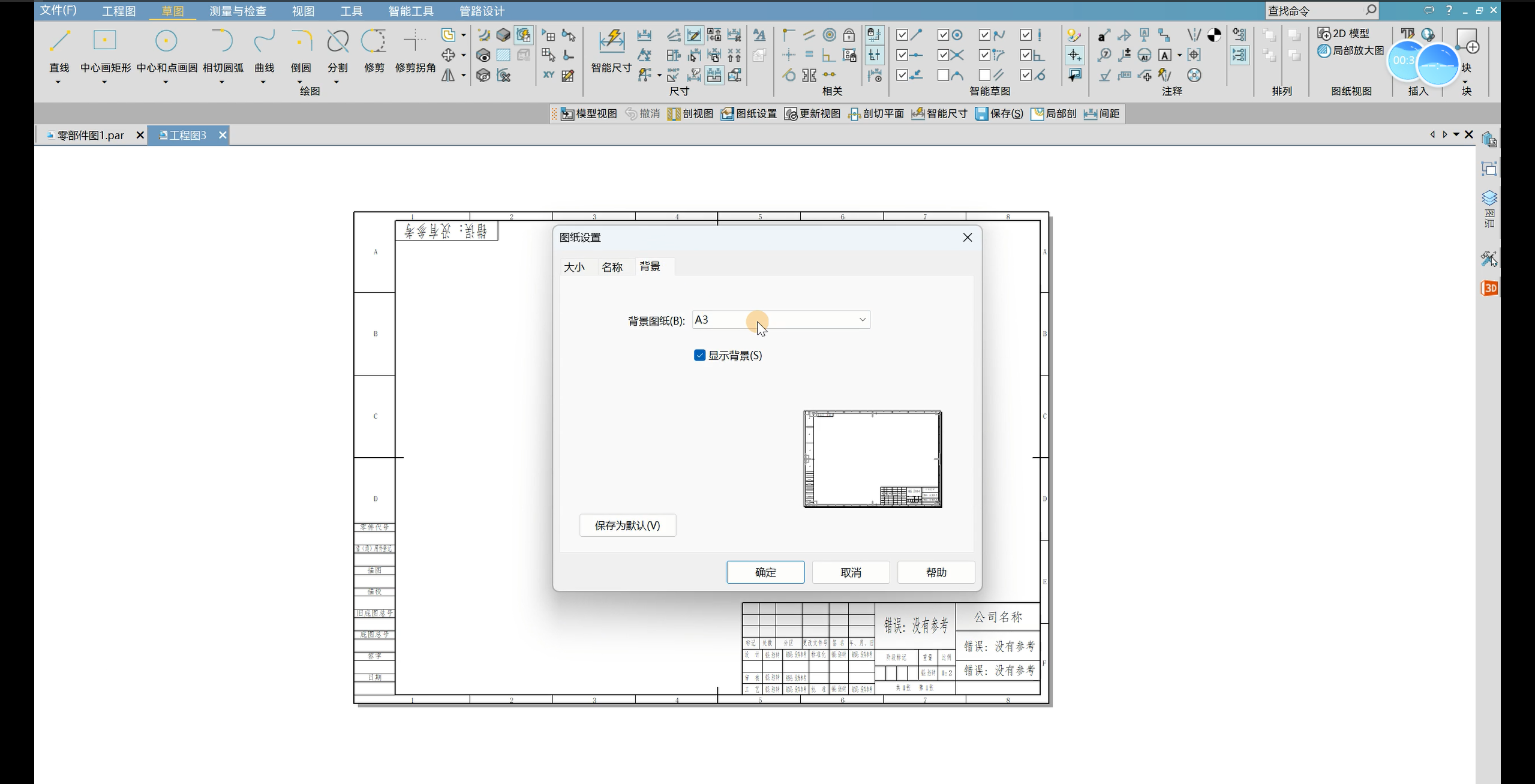

三：进行页面设置后拖动鼠标和左键即可画出三视图。

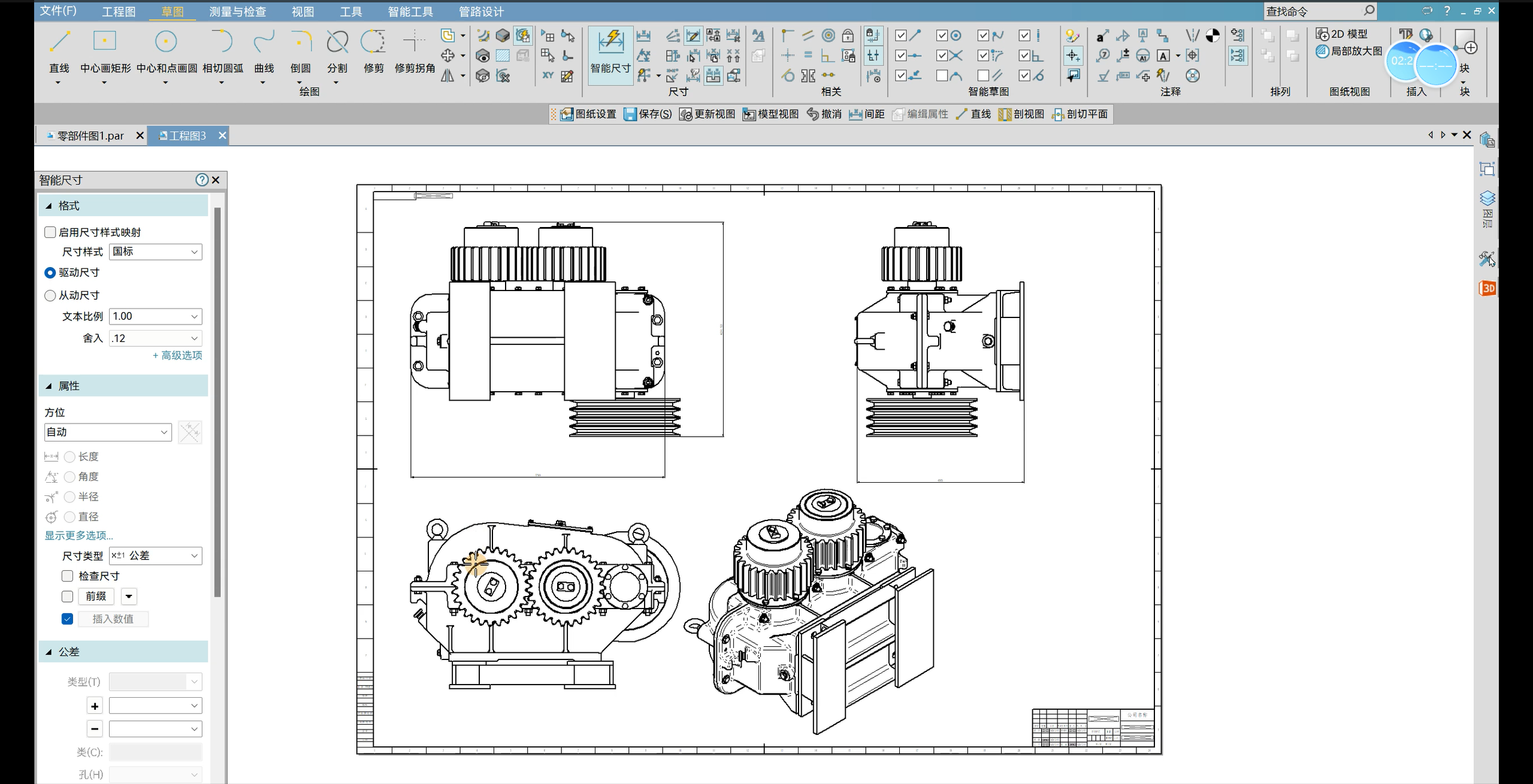

四：最后可以使用草图——智能尺寸工具进行尺寸的标注即可。



看，使用天工CAD可以很轻易的将三维装配体转化为二维工程图了。
