快速定向工具 (OrientXpres tool)

快速定向工具是一种交互式设计辅助工具，可用于在 3D 空间中绘制直线、圆弧和曲线，以及编辑蓝点在 3D 空间中的位置。创建或编辑元素时，如果需要快速定向功能，快速定向会自动显示。例如，在管线设计和框架应用程序中绘制线段时以及在零件和钣金环境中编辑蓝点时将显示快速定向。

Note:

蓝点只在顺序建模环境中可用。

在 3D 空间中工作时，您经常需要限制元素的放置和移动，以与特定轴或平面平行。快速定向工具提供该功能。您可以使用快速定向执行以下操作：

  • 要限制与轴平行的移动，请选择三个轴中的一个（X、Y 或 Z）。还可通过按键盘上的 Z 键在各个轴之间来回切换。

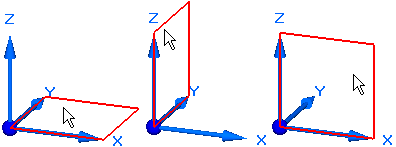

  • 要限制与平面平行的移动，请选择三个平面中的一个（XY、YZ 或 XZ）。还可通过按键盘上的 X 键在各个平面之间来回切换。

  • 要将快速定向工具移动到更便于使用的位置，请选择原点并将其拖到新位置。

  • 您可以按 C 清除平面或轴的锁定。
