更新共享零件的装配

  1. 如果两个或多个装配共享零件，对其中一个装配的关联中的零件进行更改，您可以选择要对其他装配，使用更新命令的关联中的零件进行相同的更改。

    在下面的示例过程中，您有三个装配CoffeePot1.asm， CoffePot2.asm，和CoffeePot3.asm。所有咖啡杯等共享零件名为StrapHandle.par。打开其中一个装配，修订共享的零件，然后在其他两个装配中更新此更改。

  2. 打开 CoffeePot1.asm。

  3. 在设计管理器文档列表中，单击要修订零件的当前文件名单元格，在此示例中文件名为 StrapHandle.par。

  4. 选择主页选项卡→操作组→修订。

  5. （可选）要选择新的位置，在新位置单元格中，单击浏览按钮 ，然后选择新位置。

  6. 与零件仍处于选中状态，选择主页选项卡 →操作→何处使用。

    在何处使用命令的详细信息，请参见搜索其他文档中使用的文档。

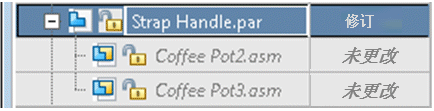

    在修订的零件下面，设计管理器列出了共享该零件的装配。

  7. 选择装配或装配您想要更新，请在此示例中，CoffePot2.asm和CoffeePot3.asm，然后单击更新。

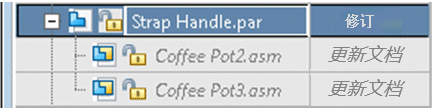

    设计管理器更新的操作单元格的两个装配。

  8. 执行以下操作之一：

    • 要取消更改，单击受关注文档的当前文件名单元格，然后选择主页选项卡→操作组→清除操作。

      Note:

      要取消所有更改，按 Ctrl+A，然后单击清除操作。

    • 要进行更改，选择主页选项卡→操作组→执行操作。
