放置对称直径尺寸

  1. 放置对称直径尺寸之前,确认已选中草图选项卡(或主页选项卡)→相关组→保持关系命令。
  2. 选择对称直径命令
  3. 单击尺寸基准元素,再依次单击尺寸测量元素。
  4. 尺寸命令条上,执行以下操作:
    1. 方位列表,选择尺寸方向选项。默认值是水平/竖直

      有关方向示例,请参见对称直径命令

    2. 指定尺寸的显示形式。
      未勾选
      直径 - 完全
      以半径形式显示
  5. 按不同方位连续放置尺寸:
    垂直或平行于中心线:
    1. (指定尺寸基准元素)单击线性几何元素,如中心线注释或附加到零件的构造线 (1) 。

      中心轴显示出来,且高亮显示。

    2. (指定尺寸测量元素)单击要标注尺寸的第一个元素或关键点 (2)。

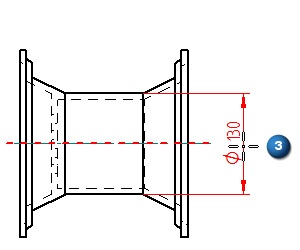

    3. 移动光标到合适的位置,然后单击以放置第一个尺寸 (3)。如果需要将尺寸方向更改 90 度,可在放置尺寸时按住 Alt 键。

    4. 单击要标注尺寸的下一个元素或关键点 (4)。

      第二个尺寸将自动放置、并与第一个尺寸对齐并分组在一起。

    5. 继续单击元素或关键点来放置其余尺寸。

    用 2 点:
    1. (指定尺寸基准元素)单击两个关键点中的第一个来定义隐含轴 (1)。

    2. (指定尺寸测量元素)单击第二个关键点以完成指定隐含轴,并标识要标注尺寸的第一个点 (2)。

    3. 软件在动态模式下显示第一个对称尺寸和隐含中心轴。要将轴方向改变 90 度,请按住 Alt 键并移动光标 (3)。

      单击以放置第一个尺寸。

    4. 单击要标注尺寸的下一个关键点。

      第二个尺寸自动放置,并与第一个尺寸对齐。

    5. 继续单击关键点以放置其余尺寸。

      当您单击一个关键点或几何元素时,软件会自动放置第一个尺寸后的所有尺寸。

    将对称直径尺寸添加到尺寸组:
    1. (指定尺寸基准元素)找到并单击组中的一个现有对称直径尺寸。

    2. (指定尺寸测量元素)单击元素或关键点来标注尺寸。

      该尺寸自动放置,并与组中的其他尺寸对齐。现有尺寸会重新排列,以便这些尺寸保持正确顺序。

Tip:
  • 可以找到用于放置对称直径尺寸的交点。

  • 要对附加尺寸使用不同的原点或对齐方式,请右键单击来从头开始,在出现提示单击尺寸基准元素时右键单击以从头开始。

  • 在一个视图中定义中心轴后,您可以通过单击在相同几何体的不同视图上放置对称直径尺寸,如局部放大图。
