视图方向

天工CAD提供多种预定义的视图方向，可以使用以下方式之一进行切换：

在功能区的视图选项卡→视图组，单击一个视图方向命令。
在右下角状态栏，单击视图方向命令，在显示的视图方向资源板中，将光标放在一个视图方向命令上时，模型将更新以显示该视图方向的预览，单击这个视图方向命令，可将此方向应用于模型。

使用快捷键。

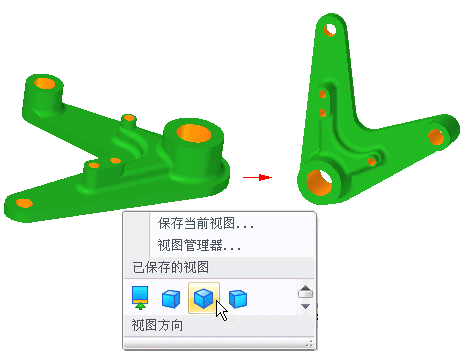

使用视图方向资源板

视图方向资源板包含一个活动模型库，允许更改模型的视图方向。

使用命名视图对话框执行以下操作：

保存视图时，当前视图方向和缩放级别将保存到您定义的名称。还可以为命名视图添加描述。

保存的视图名称添加到视图方向资源板。

在创建装配动画时可使用命名视图。例如，可在不同的旋转角度或缩放级别使用装配的多个命名视图。然后可使用命名视图定义装配动画的照相机路径。

有关更多信息，请参见帮助主题创建装配动画。

在功能区的视图选项卡→视图组，可以开启和关闭四视图预览。

使用四视图命令可以一键开启四视图预览，即在视图区域显示前视图、俯视图、左视图和正等测图。正等测图中的模型以适合模式显示，其余三个视图中的模型显示在各自窗口中心。在调整视角后，您可以保存当前视图，或再次单击四视图命令以返回到四视图初始模式。

视图同步命令默认开启，当您对四视图中的任意标准视图进行移动或缩放时，其它标准视图会同步更新。

使用单视图命令切换到单视图模式。

Note:

标准视图是指：前视图、后视图、左视图、右视图、俯视图、仰视图。

四视图激活时，新建窗口命令、新建浮动窗口命令和浮动窗口命令不可用。
