排列尺寸

排列尺寸命令现在可排列工程图和 PMI 中的坐标尺寸。对于此新功能，排列尺寸用户界面没有任何变动。 相反，当选择要排列的尺寸时，现在可以同时包含坐标尺寸和其他尺寸类型。

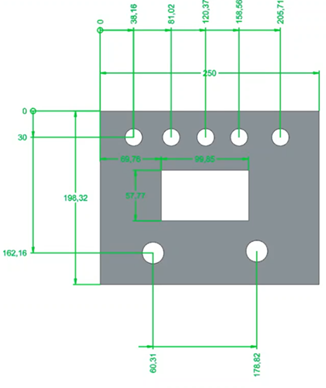

以下示例同时包含坐标和线性 PMI 尺寸。 单击排列尺寸命令选择这两种尺寸类型。

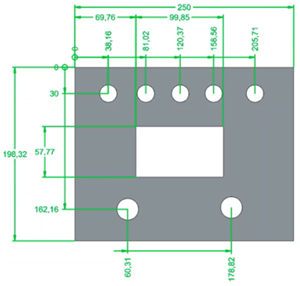

单击排列尺寸命令条上的排列按钮可排列所有选定的尺寸。线性尺寸排列在坐标尺寸之外。

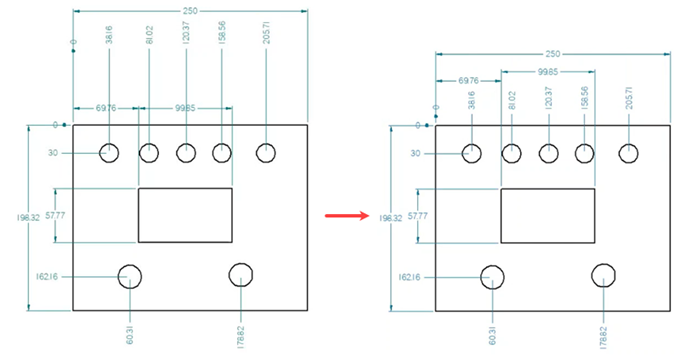

以下图纸视图示例同时包含坐标和线性尺寸。 与上一个 PMI 示例中一样，排列尺寸命令将在图纸视图中排列这两种尺寸类型，并将线性尺寸排列在坐标尺寸之外。

支持草图，工程图，3D PMI。
