排列尺寸命令

在 PMI 和工程图环境中使用排列尺寸命令 可自动分组、选择和排列线性尺寸，使它们不与图纸视图几何元素和注释重叠。

Note:

  • 对称直径和同心直径尺寸已排列，但它们不包含在对齐集中。

排列尺寸命令对平行尺寸的影响

对称直径尺寸和同心直径尺寸排列在线性尺寸之前。
注释:

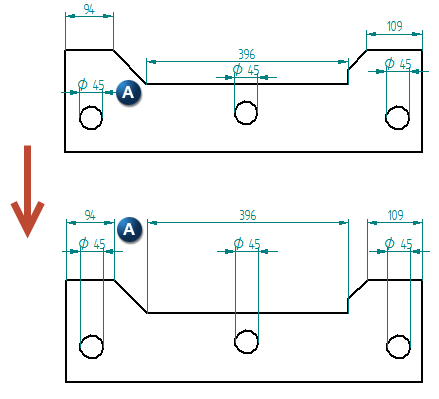

对称直径尺寸 (A) 已对齐，但它们不像线性尺寸那样包含在对齐集中。在具有线性尺寸和对称直径尺寸的图纸中，首先排列对称直径尺寸。

尺寸被推离图纸视图的中心范围，并与尺寸线平行.

非重叠尺寸排列在一起.

重叠尺寸层叠起来.
Note:

  • 当尺寸线与图纸视图几何元素、注释或尺寸值重叠时，排列尺寸命令将基于默认层叠间距对尺寸线进行层叠。必要时增大默认层叠间距以避免重叠。 要调整层叠距离，则在尺寸样式中编辑层叠间距值。

    层叠间距定义层叠尺寸组中的尺寸线之间的距离。要设置层叠中最里面的尺寸线与已标注尺寸的几何体之间的距离，可使用线和坐标选项卡（尺寸样式和尺寸属性）上的初始层叠距离选项。

  • 当层叠尺寸的尺寸值处于尺寸线中心而发生重叠时，排列尺寸命令将交错安排尺寸值。

层叠尺寸以从小到大的顺序排列.

连接到图纸视图的尺寸根据图纸视图几何元素的整体范围进行偏置.
Note:

层叠间距值 (A) 在命令条上定义。

连接到 2D 几何元素的尺寸的层叠间距只基于所选尺寸进行偏置。
Note:

层叠间距值 (A) 在命令条上定义。

排列尺寸命令对同心尺寸的影响

尺寸被推到项目线之上。

非重叠尺寸成链.

重叠尺寸层叠起来.

层叠尺寸以从小到大的顺序排列.

连接到图纸视图或 2D 几何元素的尺寸根据图纸视图几何元素的整体范围进行偏置.
Note:

层叠间距值 (A) 在命令条上定义。
