教程：创建顺序建模钣金件

1. 打开钣金件文档 ..\Program Files\NDS\Tiangong2024\Training\sessash.psm。如果您在安装天工CAD的过程中，自定义了安装目录，需要将..\Program Files\NDS\替换成您自定义的安装目录路径。。
2. 在应用程序窗口左上侧的快速访问工具条上，选择另存为命令 。
3. 在另存为对话框中，将零件文件保存为新名称或保存到新位置，以便其他用户可以完成本练习。

   在接下来的几步中，您将构造下图所示的轮廓弯边。



4. 选择特征选项卡→钣金组→轮廓弯边命令 。

   轮廓弯边命令可构造一系列零件面，这些零件面由折弯连接。首先，绘制一个轮廓（一串相连的直线和圆弧），然后，投影轮廓以形成零件面和折弯。

   系统将按照您指定的方向进行偏置和赋予材料厚度，并计算各面间的折弯特性。

要开始绘制轮廓弯边，请选择绘制轮廓的参考平面。

1. 将光标定位在前参考平面上，如图所示。当此平面高亮显示时单击它。



1. 主页选项卡→绘图组→直线命令在默认情况下应处于活动状态。如果它不处于活动状态，请单击绘图组中的直线命令 。
2. 如图所示，大致定位光标，然后单击。



1. 在 天工 CAD 窗口四周移动光标，请注意，新直线会跟随着光标的移动。

   随着光标移动，请注意，长度和角度框会不断地更新以反映光标位置：



2. 键入 100 作为直线的长度，然后按Tab 键。

   现在请注意，当您移动光标时，直线的长度总是 100 mm，只有角度会变化。

3. 将光标移向右侧，当显示水平 关系指示符时，单击鼠标。

1. 直线命令仍处于活动状态，已准备好绘制与第一条直线的端点相连的新直线。
2. 键入 35 作为新直线的长度，然后按 Tab 键。
   Note:

   输入值后，必须按 Tab 键方可应用该值。

3. 将光标向下移动直到显示竖直 关系指示符，然后单击鼠标左键。
4. 在绘制第二条直线之后，右键单击以结束本次绘制。

1. 选择主页选项卡→关闭组→关闭草图命令 。

   还可以使用图形窗口左上角中的图标来关闭草图。

您绘制的轮廓上会显示一个箭头。根据光标位置的不同，此箭头指向上方或下方。此箭头指示了在构造弯边时要添加材料厚度的轮廓侧。

• 将鼠标光标移到轮廓下方，当箭头指向下方时，单击鼠标。

1. 在窗口中移动鼠标光标，请注意弯边会跟随鼠标延伸。

   请注意，距离框会不断地更新，以反映当前延伸量。

2. 键入 35 作为弯边的延伸量，然后按Tab键。

   如图所示，将光标定位在轮廓上方，然后单击。



   请注意，会自动地在两个面之间插入一个折弯。

1. 单击完成按钮。

   此时显示完成的弯边。



1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。
2. 按 Ctrl+I 键，将图形窗口旋转到正等测方位。

   显示的内容应与插图匹配。



在接下来的几步中，您将对零件的顶面添加材料。

1. 选择特征选项卡→钣金组→平板命令 。

平板命令用于构造一个扁平的形状作为基本特征，还用于向钣金件的现有表面添加材料。开始时，您指定平板的平面，然后在那个平面中绘制一个二维轮廓。最后，对平板指定零件的材料厚度。

1. 将光标缓慢移到模型上，并注意模型的各面如何高亮显示。
2. 将光标准确定位于图中所示的面上方并稍作停留，即可看到光标图像变为，表示您可作多个选择。



3. 单击右键，显示快速选取工具。
4. 将光标在快速选取中的各条目上移动，可看到模型的各面将高亮显示。

   快速选取用于第一次就精确地选择所需的面，而无须再取消选择不需要的面。

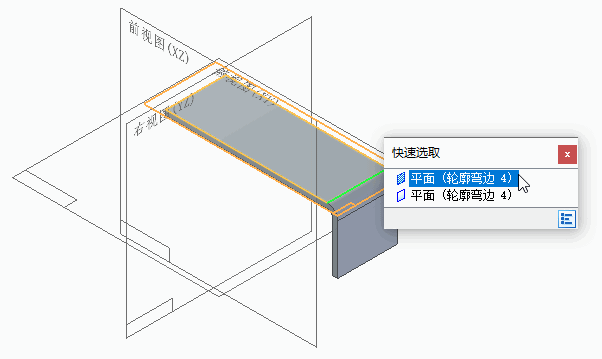

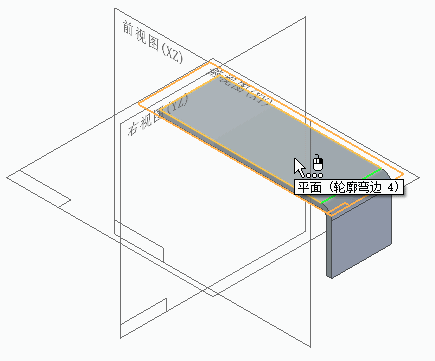

5. 使用快速选取可高亮显示图中所示的平面，然后单击鼠标可选择它。



1. 主页选项卡→绘图组→直线命令在默认情况下应处于活动状态。如果它不处于活动状态，请从绘图组中选择该命令。

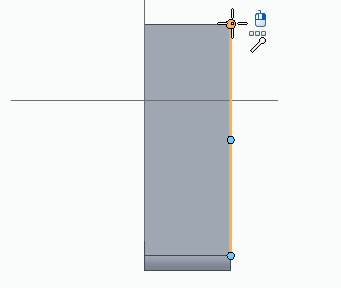

2. 将光标定位在面的顶部拐角上，如图所示。当高亮显示横线并显示端点 关系指示符时，单击鼠标。

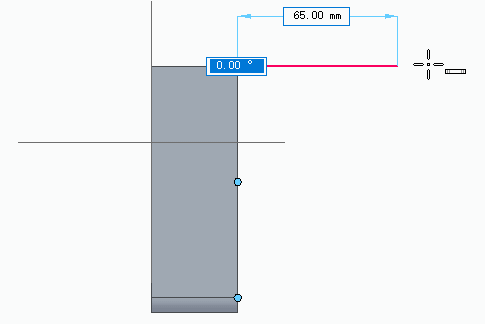

3. 键入65 作为直线的长度，然后按 Tab 键。
4. 如图所示，将光标向右侧移动，直到水平关系指示符 显示，然后单击。



您绘制的直线的端点可能已超出窗口。可单击 天工 CAD 应用程序窗口右下方的适合命令使视图内容适合图形窗口。

1. 直线命令仍处于活动状态，已准备好绘制与上一条直线的端点相连的另一条直线。

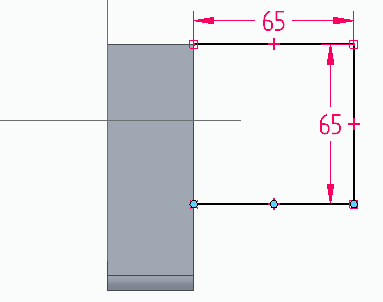

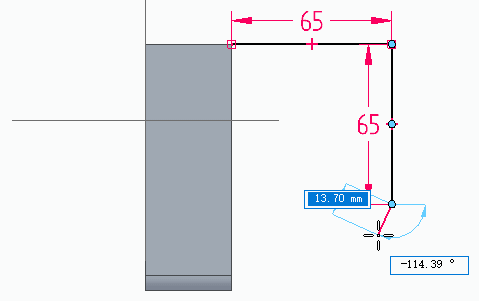

2. 键入 65 作为直线的长度，然后按 Tab 键。
3. 向右移动光标，直到显示竖直 关系指示符，然后进行单击。

1. 直线命令仍处于活动状态，已准备好绘制与上一条直线的端点相连的另一条直线。

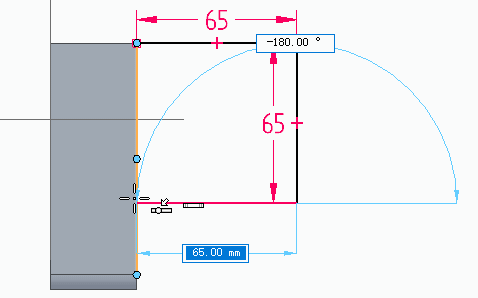

2. 如图所示，将光标定位在现有面的边上。



3. 高亮显示此边且显示元素上的点和水平 关系指示符时，单击鼠标。
4. 在绘制完最后一条直线之后，右键单击以结束本次绘制。

1. 选择主页选项卡→关闭组→关闭草图命令 。

您绘制的轮廓上会显示一个箭头。根据鼠标光标位置的不同，此箭头指向轮廓的某一侧。此箭头指示了在形成平板时要添加材料的轮廓边。

1. 将鼠标光标移到该轮廓内封闭的区域中，当箭头指向此区域时，单击鼠标。

1. 单击完成。

材料已添加到轮廓内部，以使新的平板与现有的面相连。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

如图所示，您将在零件的左边处构造弯边。

1. 选择特征选项卡→钣金组→弯边命令 。

   弯边命令可添加折弯，并使新面与钣金件的现有面的边相连。

   即将添加的弯边是弯边中最简单的一种情况。此弯边为矩形，它对要添加这个弯边的整条边进行延伸。您将看到 天工 CAD 构造此弯边的速度非常快。

1. 将光标定位在顶面的左边上，如图所示。



2. 当顶边或底边高亮显示时，请单击。

1. 单击材料在外按钮 。

   材料在外选项指定在轮廓外侧创建弯边。

1. 上下移动光标，请注意，表示新弯边轮廓的矩形会随着光标移动。
2. 键入 35 作为弯边长度，然后按Tab键。
3. 在弯边的起始边上下移动光标，请注意，弯边的高度总是 35 mm，但它可以在弯边上方或下方延伸。
4. 将光标定位在边上方，以使弯边向上延伸，然后单击。

   请注意，弯边命令会自动为您绘制弯边轮廓。在本教程的稍后部分，您将学习如何修改默认轮廓。

1. 单击完成按钮。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

您将构造另一个简单弯边。对于此弯边，还将指定拐角止裂口选项。

1. 选择特征选项卡→钣金组→弯边命令 。

1. 将光标定位在顶面的左边上。
2. 当顶边或底边高亮显示时，请单击。

1. 单击材料在内按钮 。

   材料在内选项指定在轮廓内侧创建弯边。

1. 键入35作为弯边的延伸量，然后按 Tab 键。
2. 将光标定位在边下方，以使弯边向下延伸，然后单击。

请注意新弯边与先前构造的轮廓弯边汇合处的默认角处理。不会对这些拐角作止裂口处理。

1. 单击选项按钮。

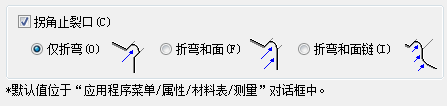

2. 在弯边选项对话框中，确保选择了拐角止裂口选项并已设置仅折弯选项。



3. 单击确定以应用拐角止裂口。

   请注意，拐角止裂口应用于相邻弯边，但不应用于正在构造的弯边。

1. 在命令条上，单击完成按钮。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

按图所示，您将构造另一个弯边。您构造此弯边时，将要编辑默认轮廓。

1. 选择特征选项卡→钣金组→弯边命令 。

2. 单击折弯在外按钮 。

   外侧折弯选项指定在轮廓外侧创建折弯和弯边。

1. 将鼠标光标定位在上弯边的左边上。
2. 当内边或外边高亮显示时，单击。

1. 在命令条上，键入 35 作为弯边的范围，然后按 Tab键。
2. 将光标定位在边左侧，以使弯边远离零件方向延伸，然后单击。

1. 单击轮廓步骤 。

到目前为止，您构造的弯边全都是简单的矩形轮廓，它们按照所添加至的整条边长度延伸。

您即将构造的弯边不再如此简单。使用弯边命令条上的轮廓步骤可编辑系统为您绘制的默认矩形轮廓。

1. 您的光标应显示为。否则，请按Esc键。
2. 拖动光标，在构成弯边轮廓的曲线周围创建选择框，如图所示。



将您在 天工 CAD 窗口中选择的几何结构与上图作比较。

如果选择的几何元素与插图中显示的所选几何元素不匹配，请再次尝试选择如图所示的几何元素。只能选择默认轮廓，因此可以在比所需区域更大的区域内拖动光标。

1. 当所选的几何元素与插图匹配时，将光标置于图形窗口，然后按Delete键。
   Note:

   按下Delete键时，光标必须定位在图形窗口中。

1. 选择主页选项卡→绘图组→直线命令 。

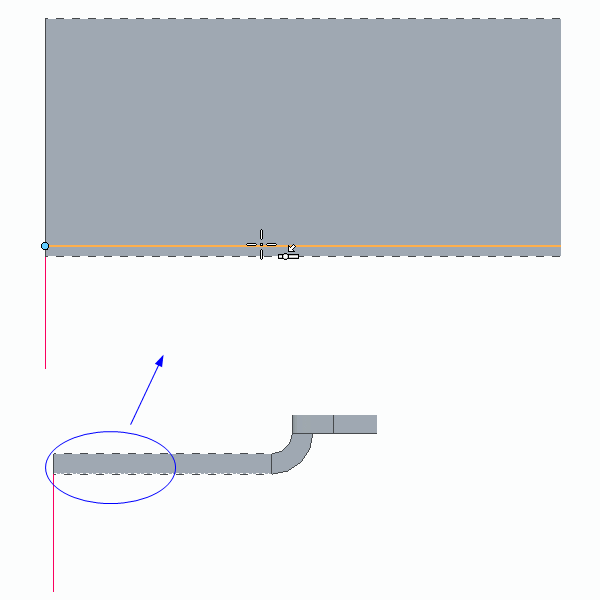

2. 将光标定位在虚线之上，然后单击，如图所示。请注意虚线的位置，这条虚线代表的是连接线，它与零件边的底面很接近，但并不重合。我们绘制的直线必须与连接线相连。

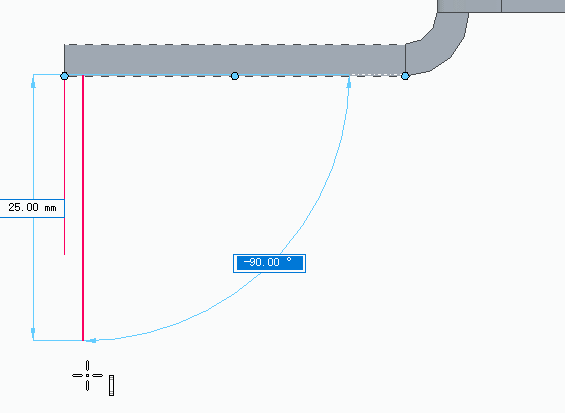

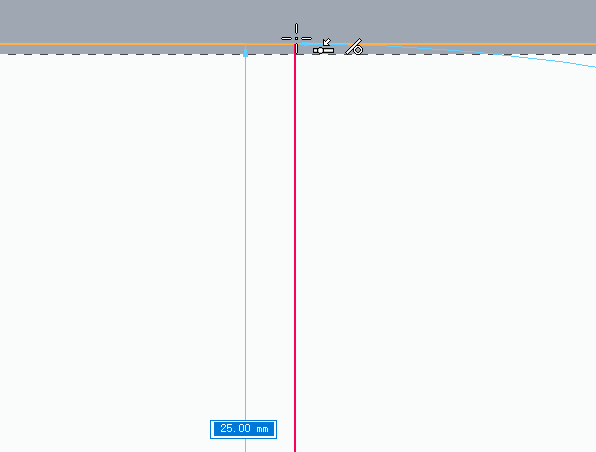

1. 键入25 作为新直线的长度，然后按 Tab键。
2. 将光标向下移动直到显示垂直 关系指示符，然后单击。

1. 按 a 键，或者在直线和圆弧命令条的类型下拉框，选择圆弧（a）。

   您刚绘制的直线的端点处会显示四个意向区。

   在将光标移至下一个单击位置的途中，通过让光标进入这些意向区之一，您可以控制新元素与之连接的元素是相切、垂直，还是位于该元素的其他方位。

   例如，绘制与圆相连的直线时，可以利用意向区绘制以下直线：与圆相切 (A)、与圆垂直 (B) 或其他角度 (C)。



   您可以在智能草图对话框的光标选项卡上定义意向区圆的大小。

   根据您移动光标穿过的意向区（四个）的不同，将以与直线垂直或相切的方式绘制圆弧。移动光标穿过不同的意向区，并注意圆弧的行为。

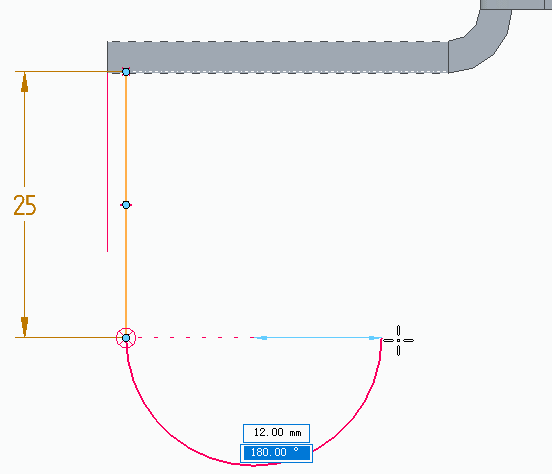

2. 输入12作为圆弧的半径，然后按Tab键。
3. 向下移动光标穿过意向区的底部象限，然后向右移动，使圆弧以相切方式向右弯曲。当出现如图所示的水平虚线时单击。



1. 直线命令仍处于活动状态，可以绘制与上一条圆弧的端点相连的直线。
2. 将光标从圆弧的端点处垂直向上移动，当显示点在元素上和相切关系指示符时，单击。



   Note:

   可使用鼠标滚轮缩放区域，以确保正确放置直线。

3. 在绘制完第二条直线之后，右键单击以结束本次绘制。

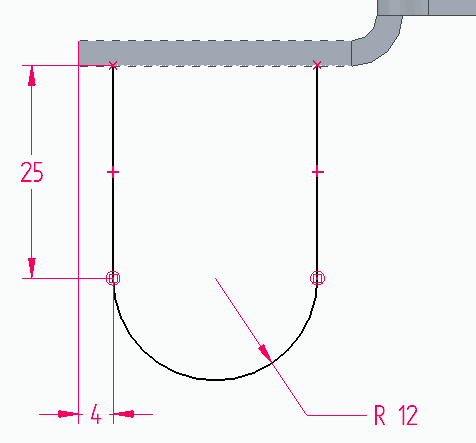

在下面的几个步骤中，您将放置图中所示的尺寸。然后，您编辑它的值以将弯边轮廓移到正确的位置中。

1. 选择主页选项卡→尺寸组→间距命令 。

   此命令可放置用于测量元素或关键点的间距的线性尺寸。

2. 请确保设置了水平/竖直方位选项。

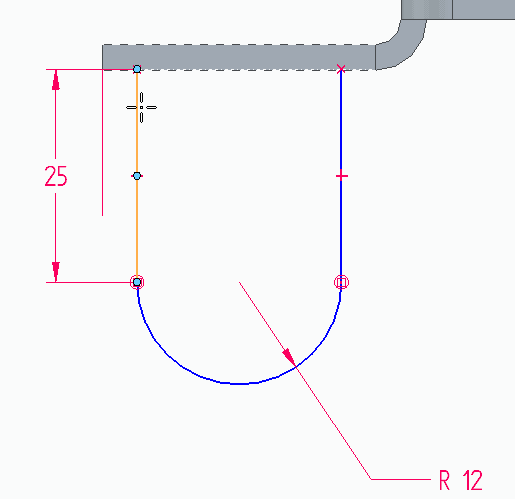

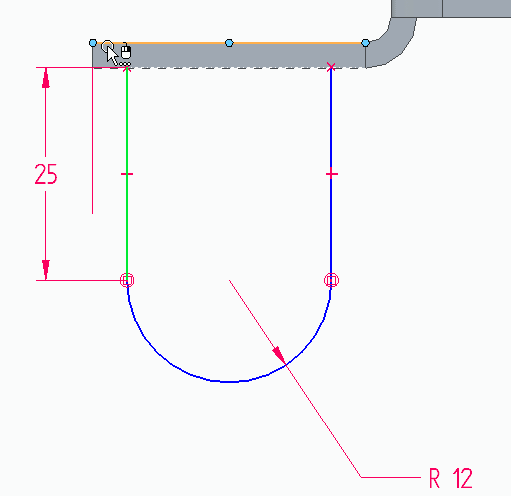

1. 将光标定位在轮廓的左边上，如图所示。当该直线高亮显示时，单击它。



1. 如图所示，将光标定位在弯边的顶部边上。当该边高亮显示时，使用快速选取来选择该边。请注意，在快速选取中任选一个即可。



1. 随意移动鼠标，请注意，尺寸既可以测量直线之间的水平距离，也可以测量两条直线的上下端点之间的竖直距离。在两条直线的顶部延伸和底部延伸之间上下移动鼠标以将尺寸切换为水平距离。

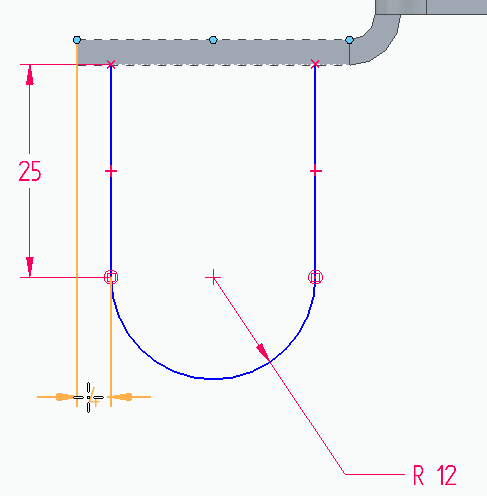

2. 如图所示定位尺寸，然后单击。

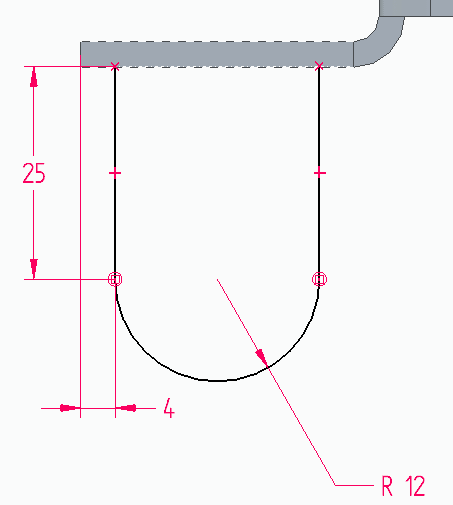

1. 在尺寸值编辑对话框中，输入4作为新尺寸值，然后按Enter 键。轮廓几何体发生更改，以同新的尺寸值相匹配。



1. 选择主页选项卡→关闭组→关闭草图命令 。

因为与此弯边一起使用了折弯在外选项，无需对它应用任何附加的拐角止裂口。

1. 在命令条上，单击完成按钮。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

您将在零件背面的小弯边中构造一个孔。

1. 选择特征选项卡→钣金组→孔命令 。

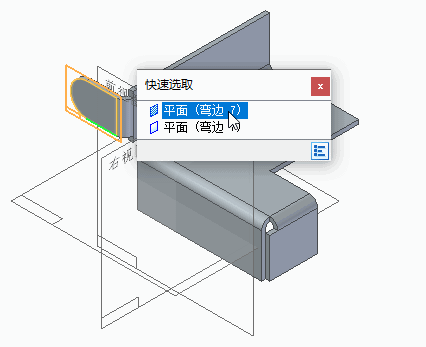

1. 使用快速选取选择所示的面。这个面位于弯边的前面。



   Note:

   依据零件构造方式的不同，图中的快速选取选项与屏幕上显示的选项可能不匹配。无论您看到的快速选取选项是否与图中的相匹配，都请选择图中所示的面。

请注意，默认情况下，孔圆命令是活动的 。

1. 在孔圆命令条上，单击孔选项按钮 。
2. 在孔选项对话框中，将标准设置为GB Metric。
3. 在公差消息对话框点击确定。
4. 在孔选项对话框中，将大小设置为10。
5. 设置穿过下一个选项 。
6. 在孔选项对话框中单击确定。
7. 移动光标跨过弯边上的圆弧，然后将光标定位在圆弧的中心。当显示中心点 关系指示符时，单击鼠标。

1. 选择主页选项卡→关闭组→关闭草图命令 。

1. 单击完成按钮。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

您现在将在零件的另一侧构造一个弯边和孔。为此，您可以按照之前使用的相同步骤来构造另一个弯边和孔。不过，一种更快的方法是对以前构造的弯边和孔构造镜像副本。

1. 选择特征选项卡→阵列组→镜像列表→镜像复制特征命令 。

2. 在命令条上，单击智能按钮 。

1. 将光标定位在图中高亮显示的弯边上，然后单击以选中该弯边。



2. 如图所示，将光标置于孔上，然后单击以选择它。
3. 在命令条上，单击接受按钮 。

在进行镜像复制特征命令的选择平面步骤时，您将指定新镜像特征的对称面。由于没有穿过零件中心的平面，您将使用零件上的某个面来创建平行参考平面。

1. 单击平行平面选项。



2. 选择弯边上的前部平面，如图所示。



1. 单击关键点按钮，然后设置中点选项 。
2. 如图所示，将光标定位在零件的中心。当显示中点关系指示符时，请单击。



1. 单击完成按钮。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

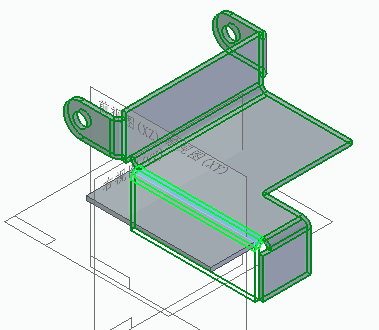

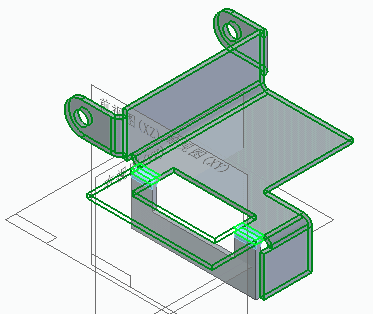

如图所示，您将在零件的前面展开弯边。展开弯边时允许您构造与折弯交叉的除料。

1. 选择特征选项卡→钣金组→折弯列表→展开命令 。

1. 选择零件的顶面。

1. 选择零件正面的折弯。

1. 单击接受按钮 。

   展开命令用于一次展开许多折弯。在本例中，您将仅展开所选的一个折弯。

1. 单击完成按钮。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

您将构造矩形除料，该除料跨刚展平的折弯。

1. 选择特征选项卡→钣金组→孔列表→除料。

1. 在命令条上的草图步骤中，设置特征平面选项。



2. 如图所示，将光标定位在您在本教程先前步骤中所构造的平板上。当该平板高亮显示时，单击。



1. 选择主页选项卡→绘图组→矩形列表→2 点画矩形命令 。

2. 跨已展平的折弯拖动一条对角线，大致情况如图所示。您绘制的直线代表矩形的对角线，系统将相应地绘制相连的直线。



1. 按 Esc 退出 2点画矩形命令。

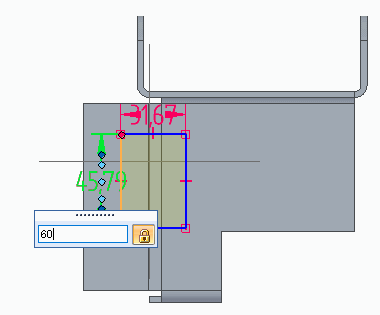

2. 单击矩形左侧边的尺寸值，在尺寸值编辑对话框中，键入 60，然后按Enter键。

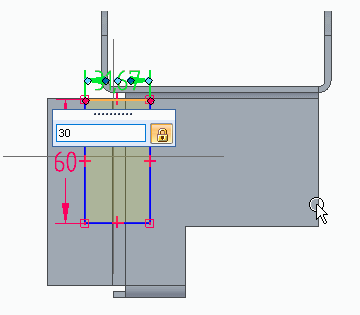

1. 单击矩形上边的尺寸值，在尺寸值编辑对话框中，键入 30，然后按 Enter键。



1. 选择主页选项卡→尺寸组→间距命令 。

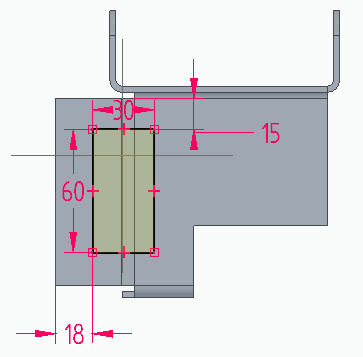

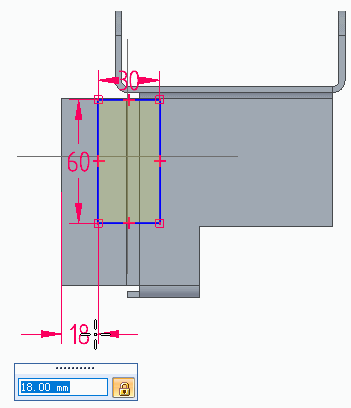

2. 如图所示，单击弯边的左边，然后单击矩形的左边，然后单击以放置尺寸，修改尺寸值为 18，按Tab键。



3. 在图形窗口空白区域右键单击以结束本次尺寸编辑。间距命令应该仍然处于活动状态。

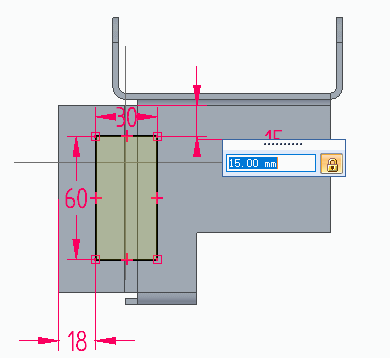

4. 依次单击弯边的顶面、矩形的顶边，间距修改为 15，按 Enter 键，如图所示。



5. 在图形窗口空白区域右键单击以结束本次尺寸编辑。

1. 选择主页选项卡→关闭组→关闭草图命令 。

1. 单击穿过下一个范围选项 。
2. 如图所示，将光标定位在除料的下面，然后单击。



1. 单击完成按钮。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

您将重新折弯先前已展平的折弯。

1. 选择特征选项卡→钣金组→折弯列表→重新折弯命令 。

1. 将鼠标光标定位在您刚刚放置除料穿过的已展平折弯的任一端。当该折弯高亮显示时，单击以选择它。
2. 单击接受按钮 。

1. 单击完成按钮。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

您将对零件的所有尖角放置倒角，如图所示。

1. 选择特征选项卡→钣金组→倒角命令 。

倒角命令用于创建倒角和倒圆。

1. 在命令条上，选择拐角倒斜选项 。

1. 将选择选项设置为拐角。
2. 将光标定位在如图所示的五个尖角上，每个角高亮显示时，单击以选择它。



3. 在裂口框中键入5 ，按 Tab 键。
4. 右键单击以确认。

1. 单击完成按钮。

1. 在快速访问工具条上，单击保存按钮 以保存到目前为止完成的工作。

1. 选择文件按钮→信息→材料表命令。
2. 在材料表对话框的量规属性选项卡上，将材料厚度和折弯半径设为 2 mm。



   注意，还可以编辑适用于所有折弯的折弯止裂口宽度和深度。也可以对个别的折弯编辑这些属性；然而，如果对个别折弯编辑这些属性中的任何一个，您现在看到的全局属性将不再适用。

   另请注意，在默认情况下，使用中性因子 0.33 来确定每个折弯处的折弯补偿量。使用折弯表或备用折弯方程式来计算每个折弯处的折弯补偿量也是有可能的。请查看“帮助文档”以了解有关此功能的更多信息。

3. 在材料表对话框中，单击应用于模型。

   将对整个零件重新计算材料厚度和折弯半径。

1. 在快速访问工具条上，单击保存按钮 以保存完成的零件。
