运动仿真概述

使用天工 CAD 运动仿真对天工 CAD 装配执行基本运动仿真和动态运动分析。

何为天工 CAD 运动仿真？

您可以使用天工 CAD 运动仿真环境，对装配模型中的机械部件快速设置和运行运动仿真。基本运动仿真非常接近地模拟电动机、弹簧、接触和重力的影响。您可以生成移动装配的动画，也可以检查装配在其整个仿真运动范围内移动时的干涉情况。

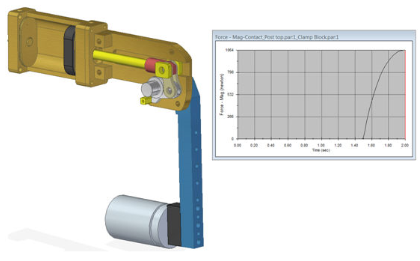

使用天工 CAD 提供的动态运动仿真高级功能，还可以将基于时间的载荷和运动数据从运动仿真直接应用到您的天工 CAD 仿真研究以进行有限元分析。这样，您就可以快速计算动态载荷产生的应力，而不必为指定载荷值和位置而烦恼。

通过运动仿真，您可以了解在天工 CAD 环境内部您的设计的功能，然后再使用物理硬件进行装配。通过使用高级运动仿真进行设计验证，可以构建、测试和优化 CAD 模型的功能。该分析产生的结果包含通常通过物理检查和测试来收集的同样的性能信息。

我们使用的许多产品包含部件的运动装配（机构）。机构对此类产品的性能起着至关重要的作用。有关机构如何实现和改进机械产品功能的一些示例包括以下内容：


常规机械	提高负载能力的线缆和带轮系统提高生产率的物料装卸系统
电动机械	提高影印机生产量的纸张处理机构
汽车	可改善装卸并减少轮胎磨损的悬架设计平稳运行的车窗升降机构
航空航天	机翼襟翼和其他需要较少功率来控制的控制曲面紧密地藏在机身内的起落架
非公路	快速挖掘的反铲连接杆件在山坡上稳定工作的装载机
娱乐	安全地重现激动人心的运动的游乐园设施

使用工具选项卡→环境组→运动命令，在运动仿真环境中打开装配。
由您的天工 CAD 装配构建运动模型。运动模型是由运动副连接的各单独零件的机械装配，运动副定义各零件彼此相对移动的方式。在此阶段中，选择部件以定义装配中的每个零件。添加运动副以将零件连接起来，并添加其他特定于运动的实体（如弹簧和运动生成器）以定义运动装配的物理环境。
对运动进行仿真。该仿真将运动模型分解为一系列已求解的数学方程式。求解器使用精确的牛顿运动定律计算每个零件的位移。然后，可以在结果中显示这些物理量。
查看运动仿真结果。可以以各种格式显示或动画显示结果，并检查它们是否存在干涉。这样，您就可以查看和了解装配的运动特性。
