关于零件明细表相关的一个分享

201 0
2025-3-14 10:37:54 交流分享| 显示全部楼层 阅读模式

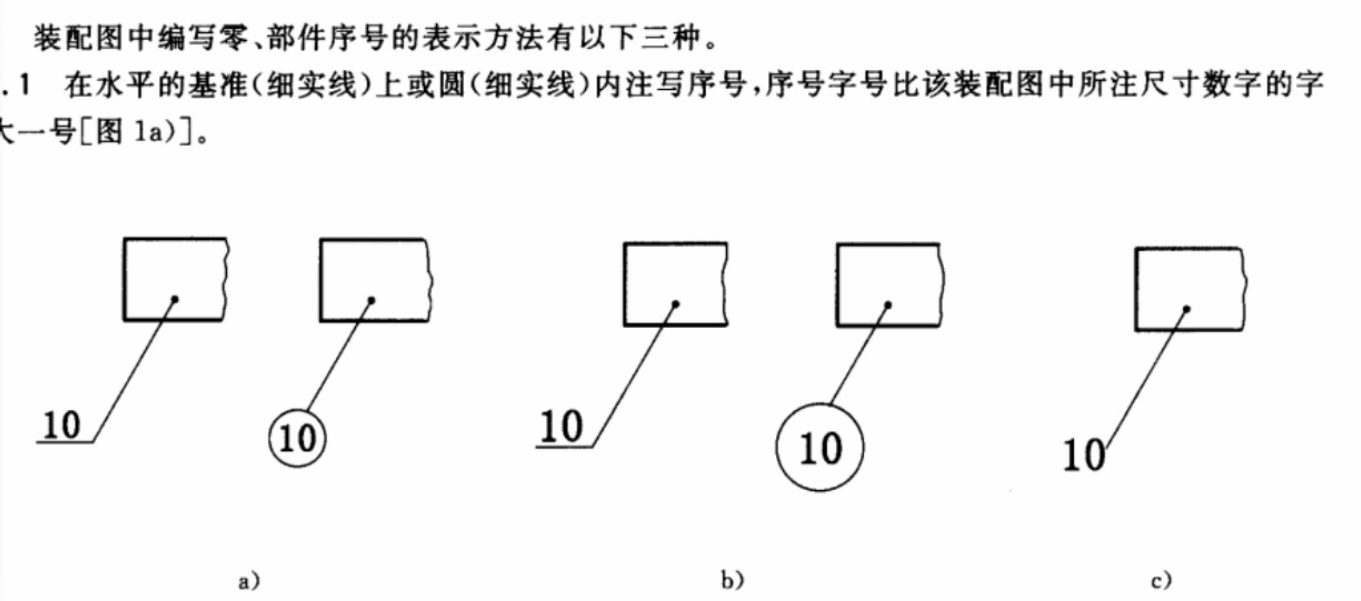

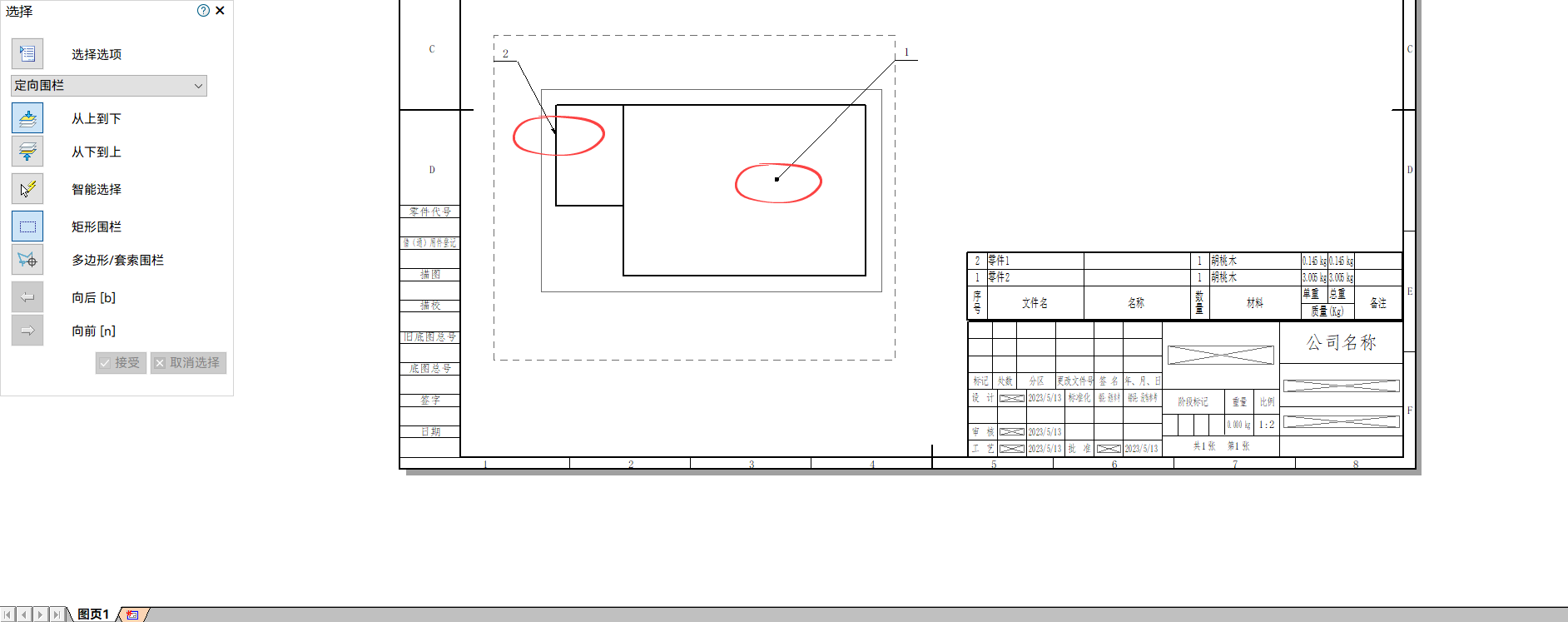

有些企业规格要求严格遵循国标。如图根据国标,零件明细表的箭头必须指向零组件内部且端符为“点”标注,在天工CAD中可以有效解决类似问题,只需Ctrl+Alt在进行拖动,将端符拖至零组件内部将会自动转变为“点”。
