基于天工CAD的扫雪机器人 三维建模

作者：甘成 2023级机械专业

学校：华中农业大学工学院

一：摘要

【摘要】天工CAD是一款功能强大且易于使用的三维建模软件，主要用于建模、装配和制图。它可以帮助我们更快、更准确地开发复杂的机械系统，如汽车、飞机和其他高性能机械设备等。天工CAD提供了一系列先进的设计工具，包括三维建模、网格化、装配体系结构、自动化工具和可视化功能等。这些工具让我们可以轻松地创建和编辑三维模型，并进行复杂的分析和渲染。此外，天工CAD还支持多种文件格式，可以方便地与其他软件平台进行无缝协作，身为机械专业的学生，天工CAD的使用更好地方便了我们的学习和生活。经过一个学期计算机绘图学习后，在农业大学求学的我决定利用天工CAD进行一个扫雪机器人的建模。

【关键词】天工CAD 三维建模 扫雪机器人

二、设计灵感

随着科技的进步，人们对于生活品质的要求也越来越高。在寒冷的冬季，积雪堆积成为了很多人头疼的问题。为了解决这一难题，扫雪机器人应运而生。扫雪机器人的设计灵感主要来自于人们对于高效便捷的需求。传统的扫雪方式需要人力和时间，而引入扫雪机器人可以极大地提高效率和节省人力。扫雪机器人不仅可以帮助人们更快速地清理雪地，还可以减少人们在雪中工作时受伤的风险。因此，设计一个功能强大、高效便捷的扫雪机器人成为了很多科技公司和设计师的目标。扫雪机器人的设计灵感还来自于对环境友好的考虑。传统的扫雪方式往往会产生废气和噪音，而扫雪机器人通过电力驱动可以减少对环境的污染，同时也可以减少噪音对居民的干扰。设计师们在设计扫雪机器人时，不仅要考虑其功能和效率，还要考虑如何使其在对环境友好的同时能够更好地为人们服务。在2024年初，武汉迎来大雪，地面覆盖了厚厚的一层雪，给行人造成了不便，而人工清理积雪不仅消耗大而且效率低，作为华中农业大学工学院的一名学生，看到这些场景，决心通过努力地学习，终有一天设计出一款扫雪机器人，来解决地面积雪给人民生活带来的困扰。

三、设计过程

（一）、前期准备

对于扫雪机器人，我在网上找到了很多有关的照片和资料

我了解到，一个扫雪机器人主要包括以下几个部分，分别是：动力装置、扫雪装置、连接装置以及机身部分。

（二）、设计过程

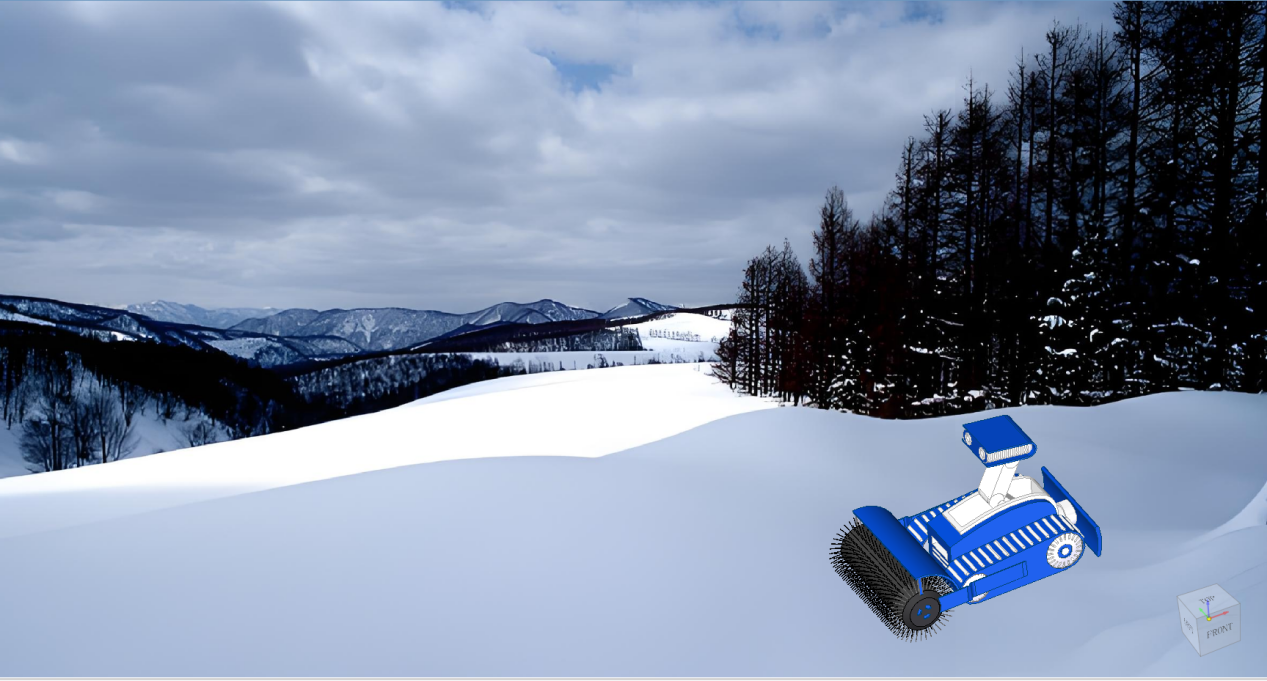

大体的过程是对零件建模、装配和渲染。

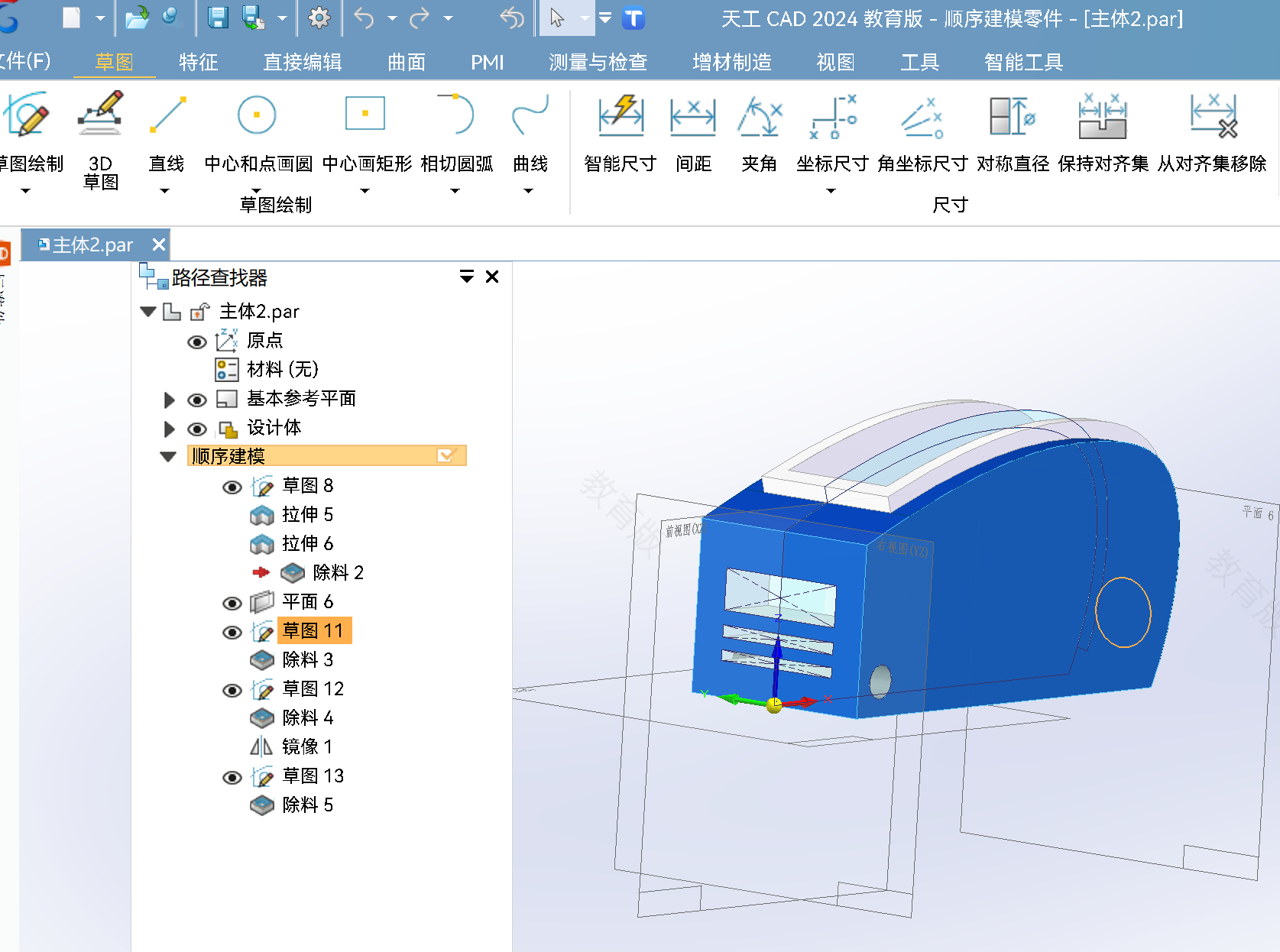

1、主体机箱：主体机箱的建模主要运用到了草图绘制、拉伸、出料、倒圆等工具。

2、履带

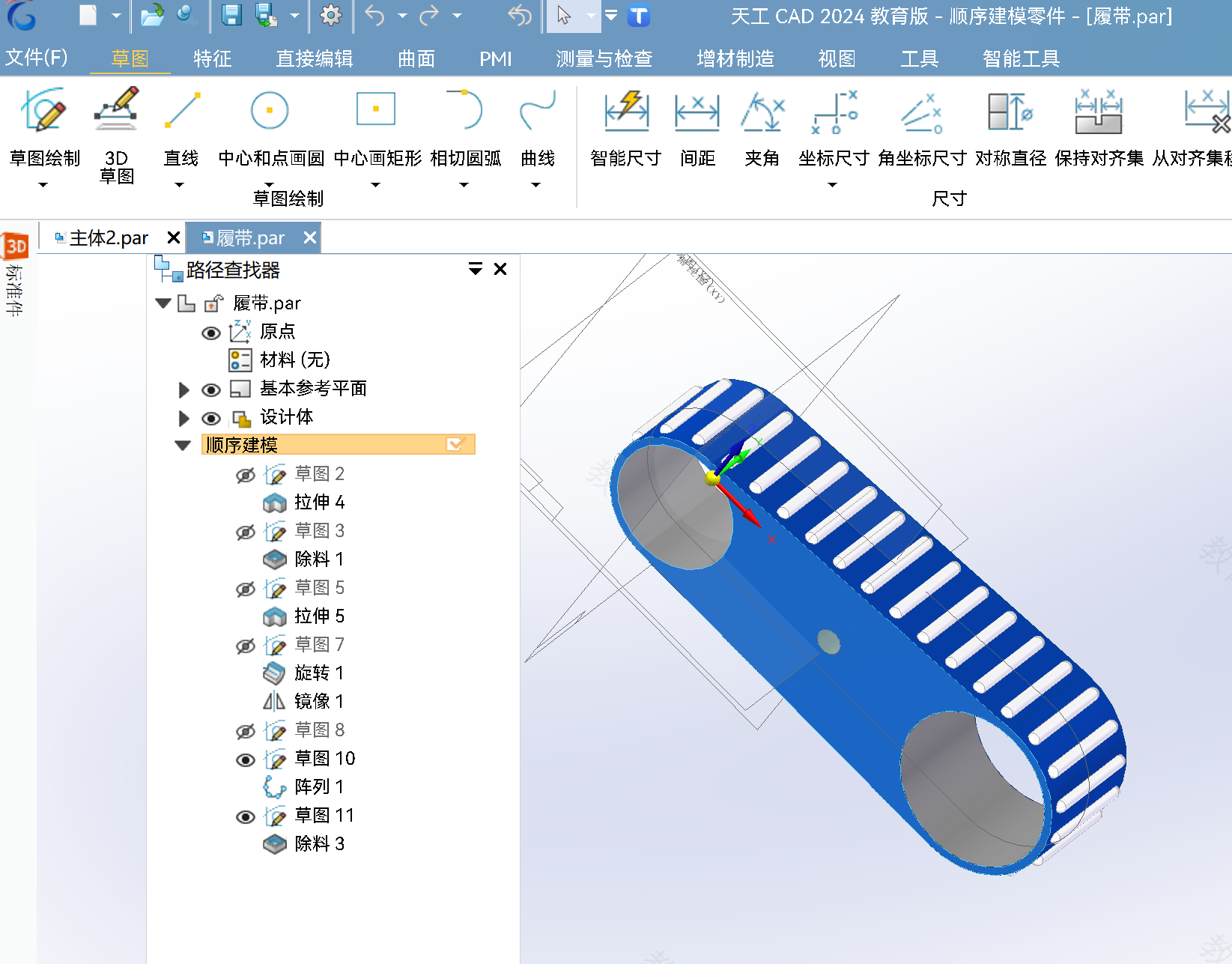

履带的建模主要运用到阵列的工具，通过整列形成履带的模型。

3、滚轮

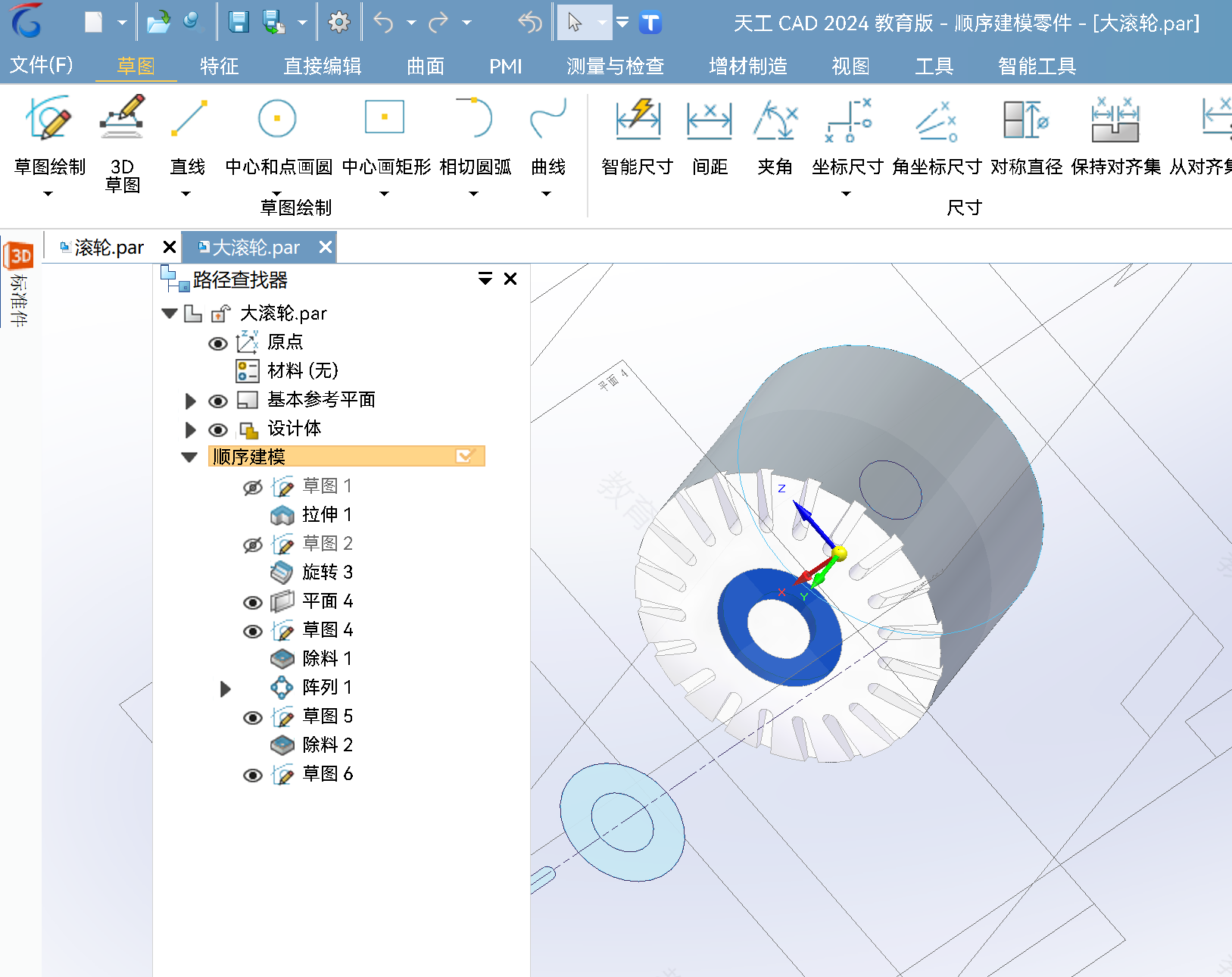

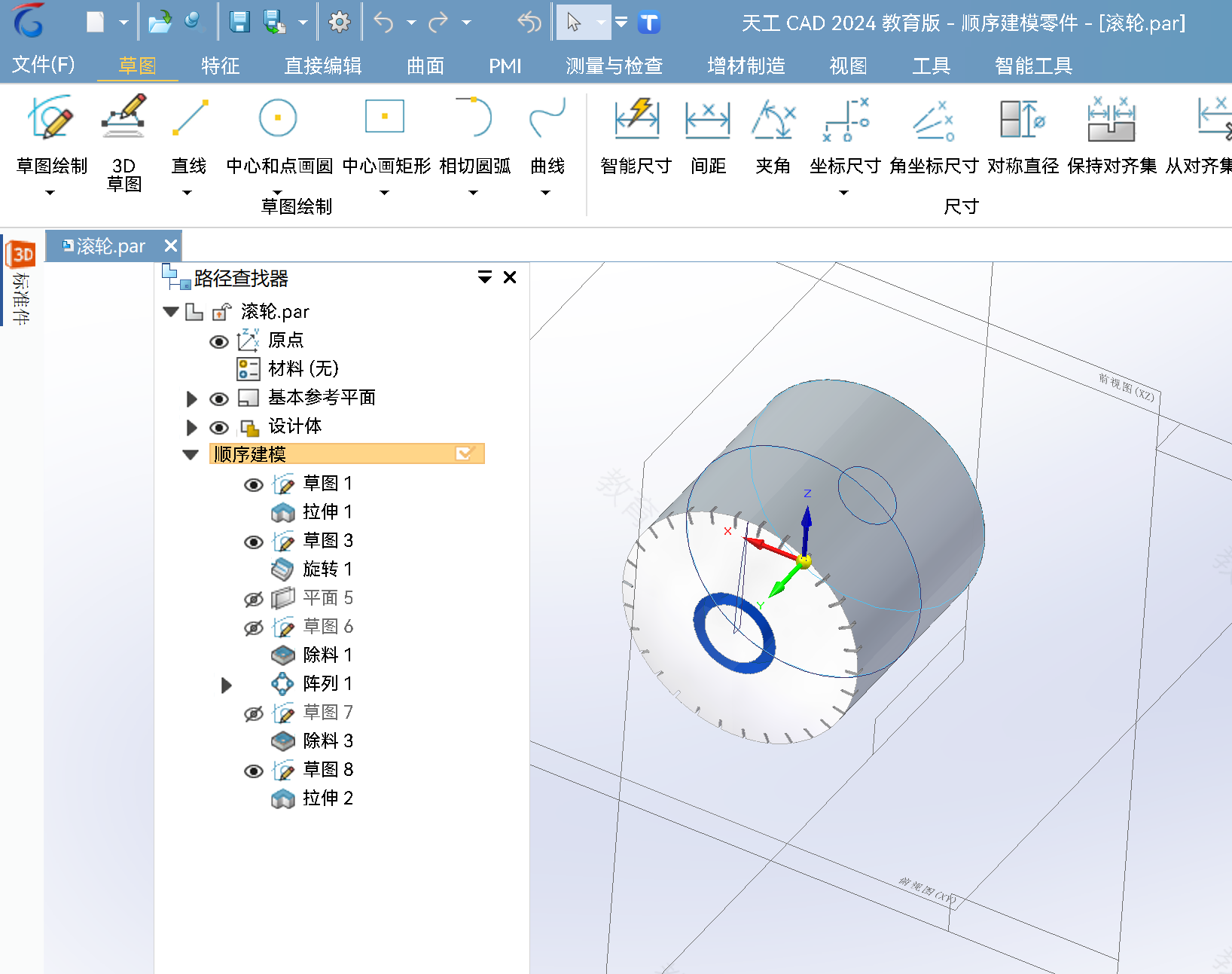

滚轮的建模主要运用到除料、圆形阵列和旋转指令，通过旋转形成齿轮，通过阵列除料体来形成滚轮外形。

4、清扫工具

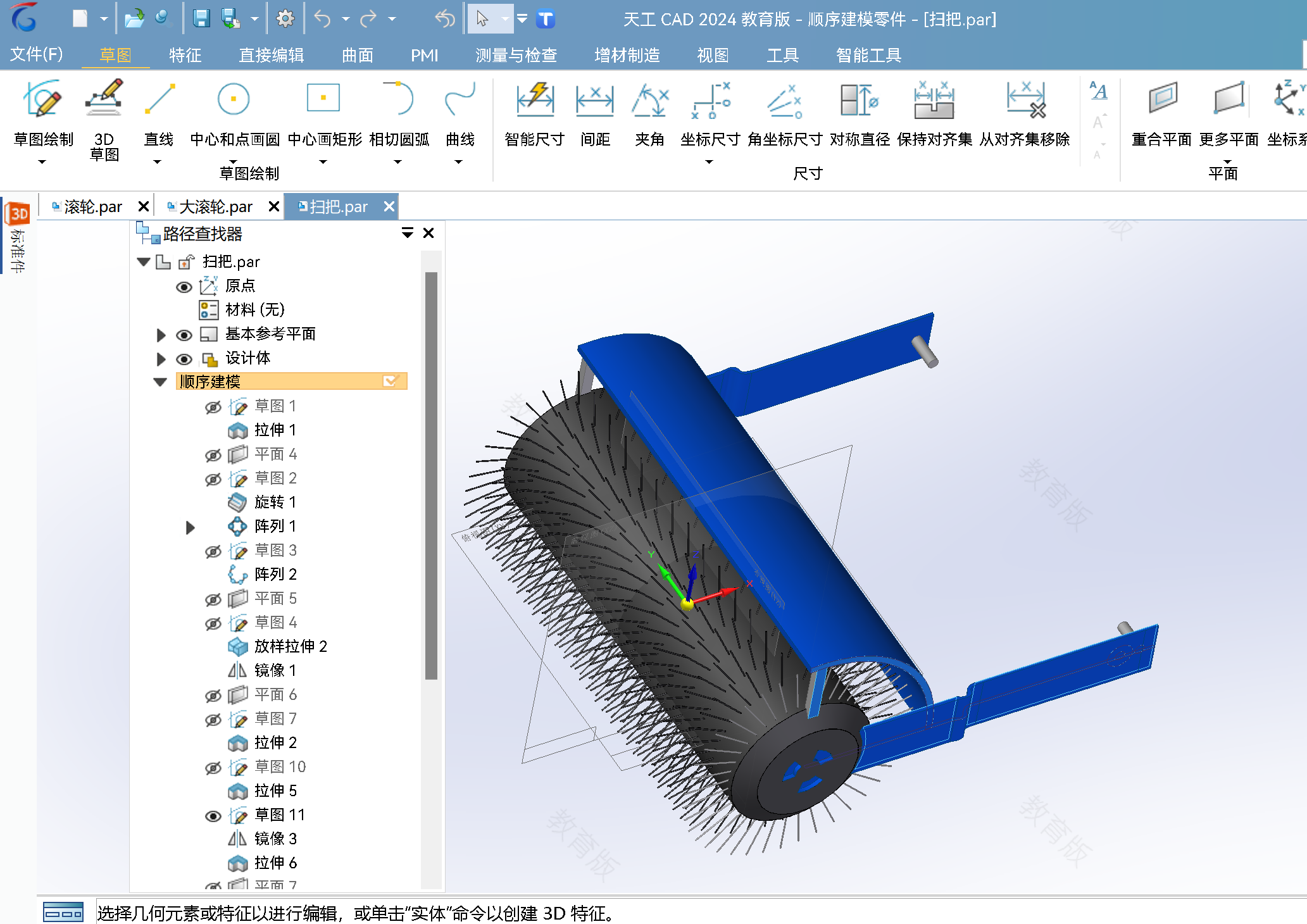

清扫工具的建模主要运用到放样拉伸、阵列、拉伸和除料。使用拉伸、除料和放样拉伸形成大致机体，通过阵列来形成大扫把-清扫工具。

5、机器人头部

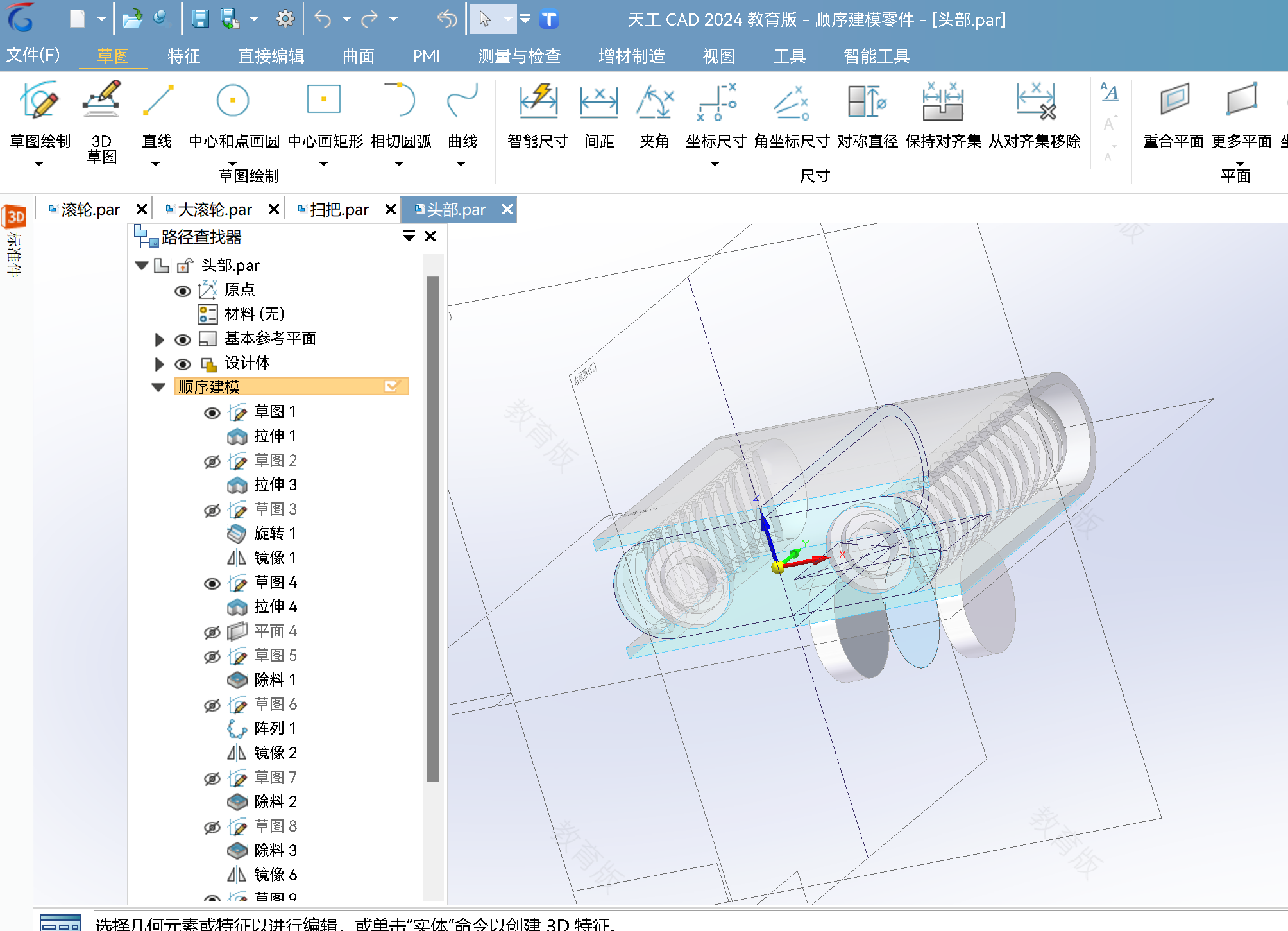

机器人头部的建模主要运用到旋转、阵列等指令。通过拉伸、除料、旋转、阵列等相互配合形成机器人的头部。

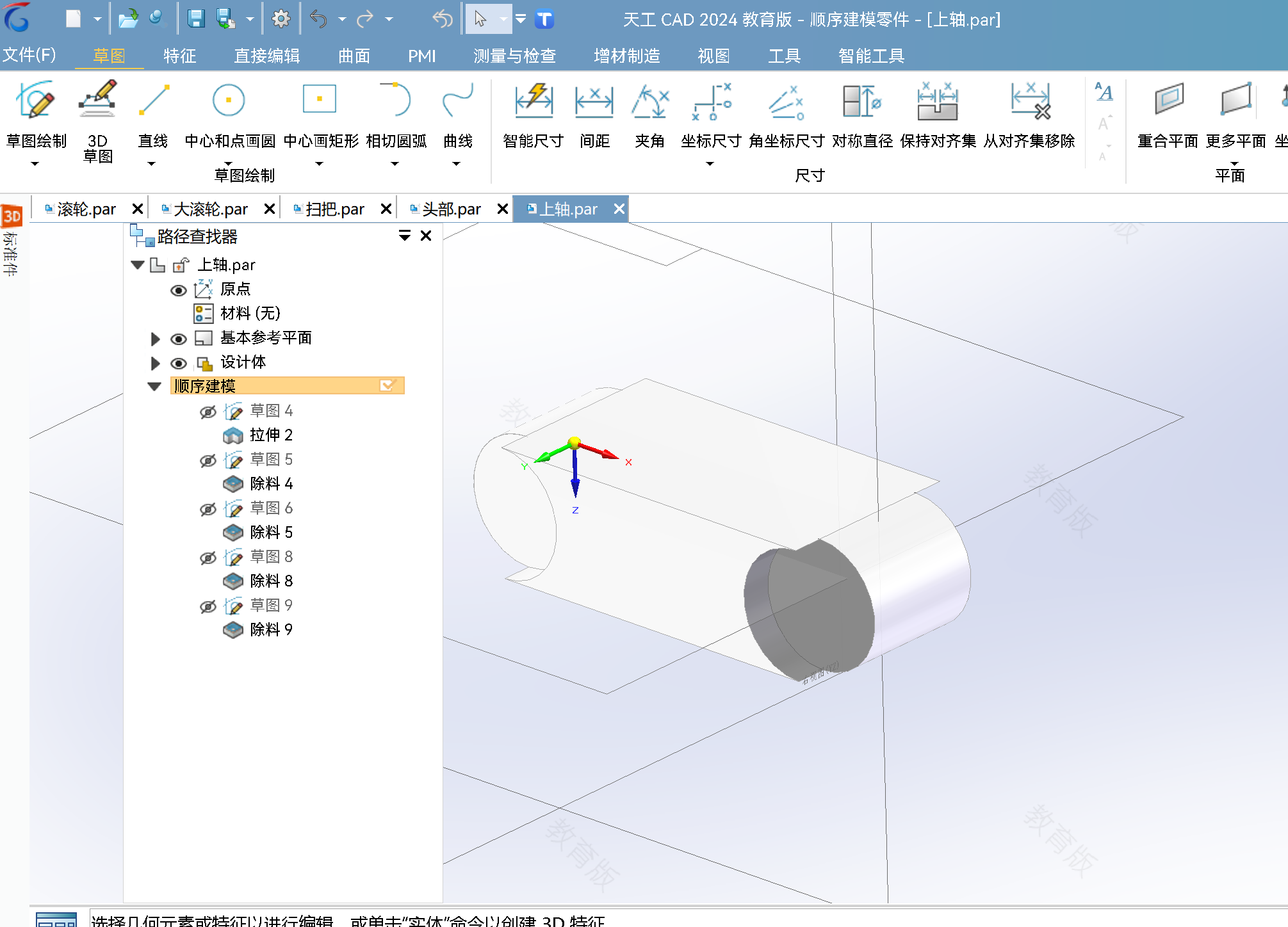

6、连接工具

连接工具的建模通过一些简单的拉伸和除料完成。

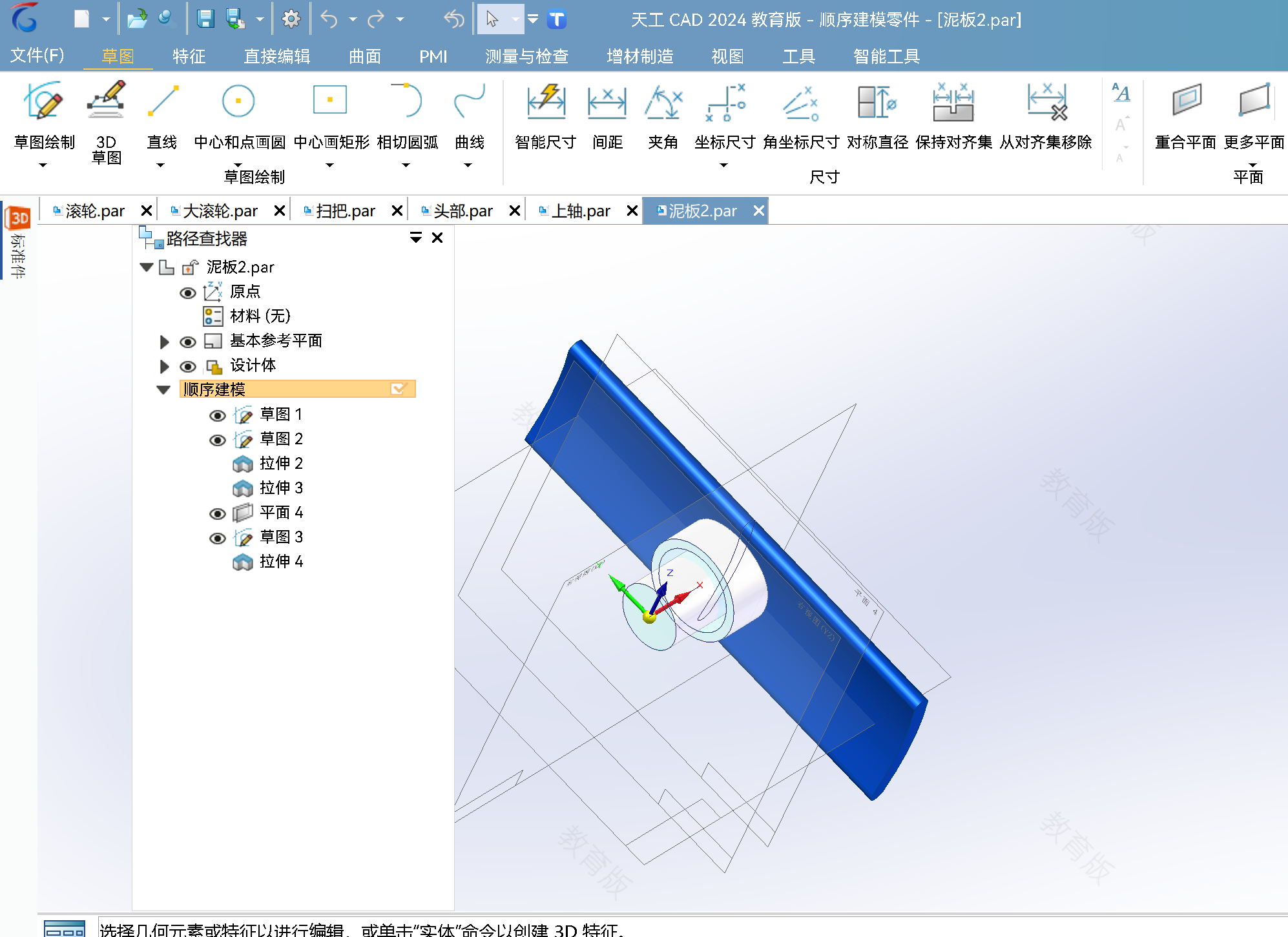

7、尾部挡板

尾部挡板的建模主要通过拉伸指令来完成。

8、装配

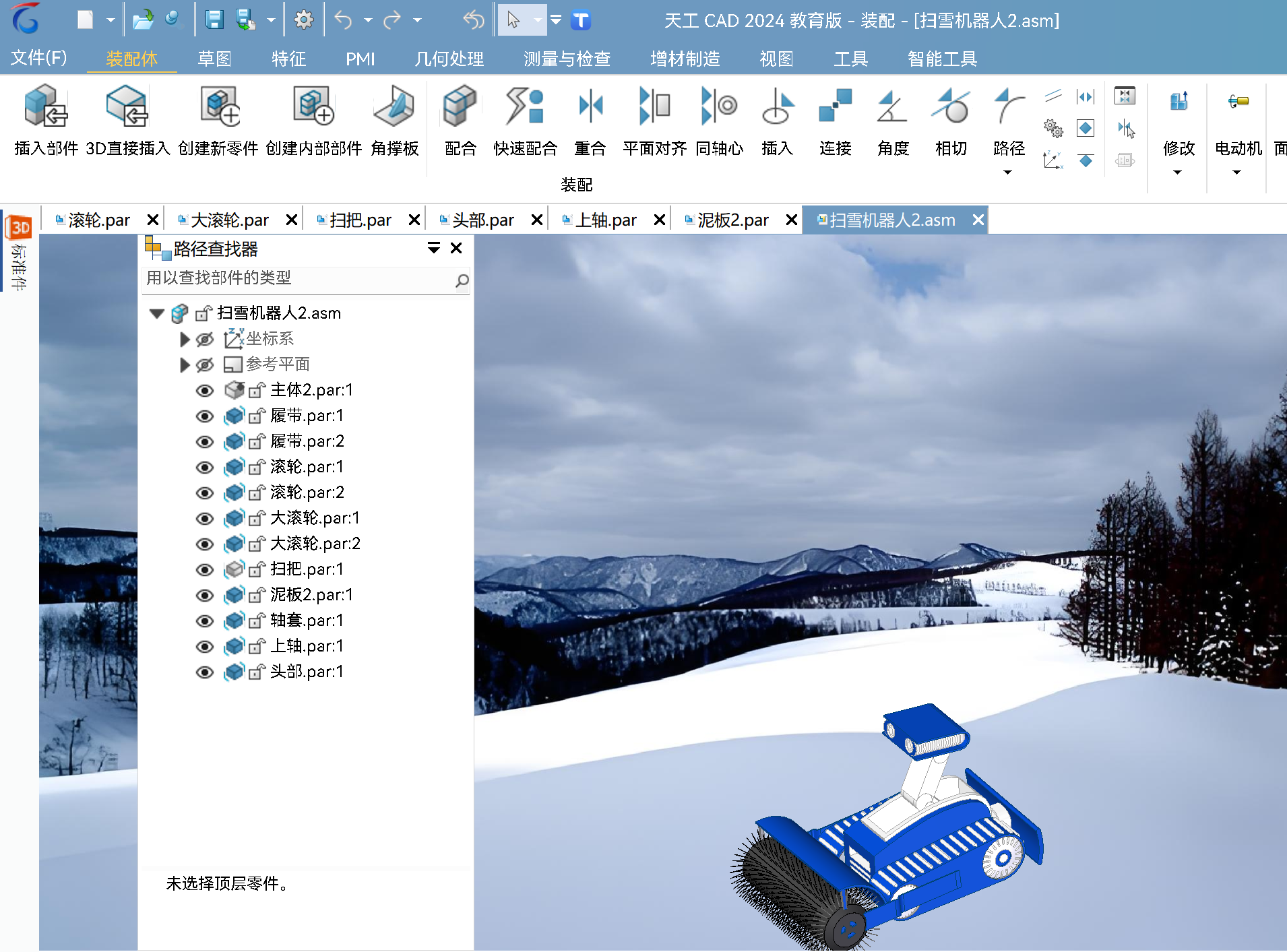

装配时要注意各部分零件之间的装配关系，通过使用同心轴、共面、插入来定位零件位置，最后通过移动部件进行细微的调节，以机箱主体为中心依次将各部分零件组装上去，最后形成一个整体。
