编辑指板视图中的展平几何体

在某些情况下，展平几何体可能无法放入图纸视图的边界内。

在这种情况下，您可以编辑展平几何体以适合图纸板。

可以使用插入折弯命令，在展平几何体上创建一个折弯，使该几何体符合指板图纸视图的大小。可以定义该折弯的半径和扫掠角度。天工 CAD 将根据这些信息插入折弯，但同时保持分支的总体长度不变。

可以使用插入折弯命令条上的翻转选项翻转折弯的方向。

放置折弯之后，可能需要对折弯进行编辑。可以选择折弯，

然后在命令条中编辑半径或扫掠角度值。

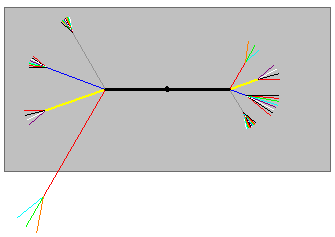

单击并拖动段 (A)，使之适合图纸 (B)，即可旋转段 (A)。
