功能简介

从设计准备到设计输出全流程，以自顶向下设计理念加参数驱动交互模式，完成管路三维模型构建。

主要功能如下：

• 模型设置：

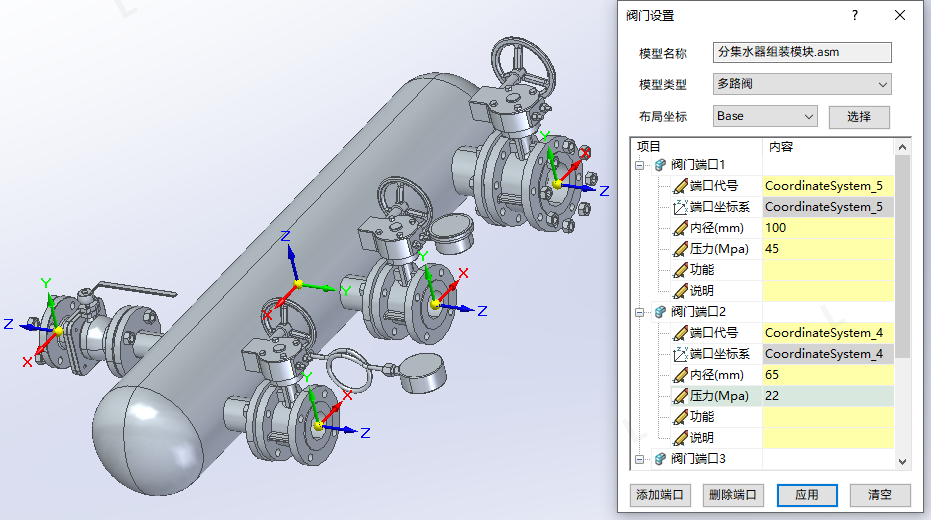

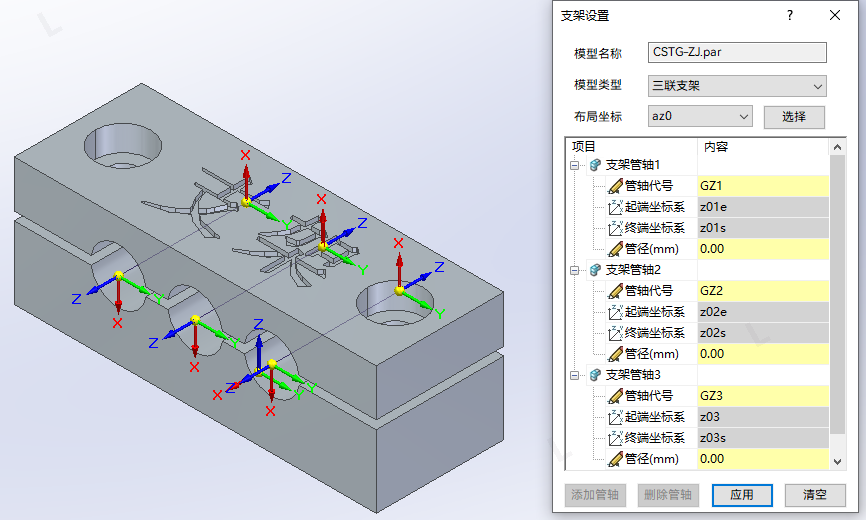

  为零件环境和装配环境中绘制的管道附件、阀门及支架模型设定管路参数，包括装配信息、接管信息、坐标信息等。设定的参数信息会保存到模型的文件属性内。







• 三维设计：

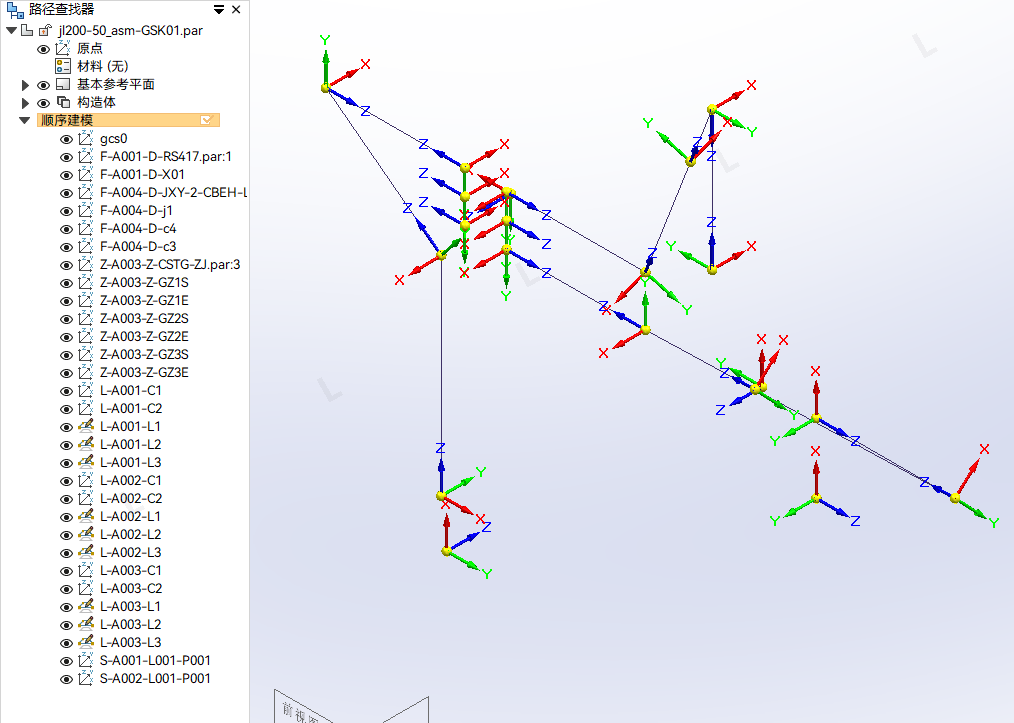

  • 端口管理：实现管路设计模型内端口信息管理，定义接管模型代号与设计原理相对应。在装配环境，识别已有阀门、支架进行编号，并将其端口接管坐标特征复制到一个特定的零件模型[端口骨架]内，模型位置变化支持同步更新，与模型弱关联保证设计变更不会丢失路径信息。
  • 路径设计：实现指定规划路径两端的端口坐标自动形成管线；在装配环境下，通过交互选择端口接管坐标自动创建正交管路走向路径草图到零件模型[端口骨架]内，支持长度和角度的参数化调整，自动识别相连路径合并为一整条链路。

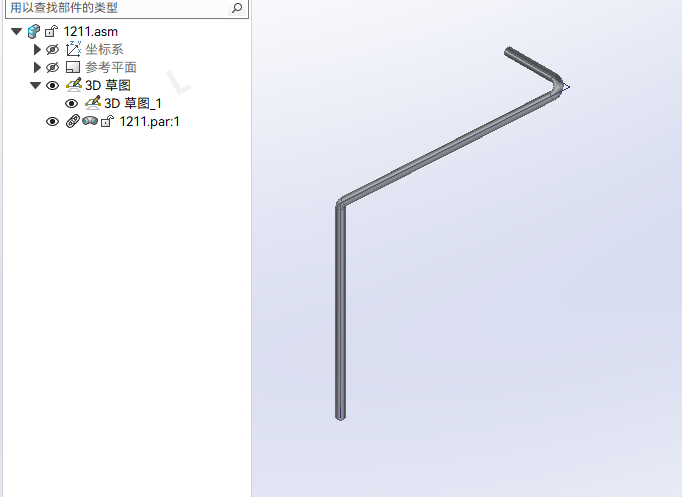

  • 装配设计：实现管路路径的分配、分段设计和实体生成；顶级装配环境下，根据设计创建不同管材及用途的管路系统，通过交互选择路径草图的端口接管坐标，将路径分配到各个管系内，根据设计标注要求对已有路径开展分段设计，创建路径分段点，分段设计完成后创建管段实体，并装配管道附件模型。

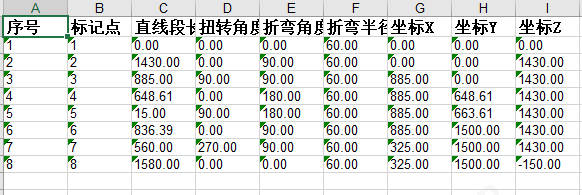

• 折弯表：主要实现管路实体折弯信息获取与导出；顶级装配环境下，选择装配设计功能创建的零件模型，自动计算折弯信息并导出Excel。

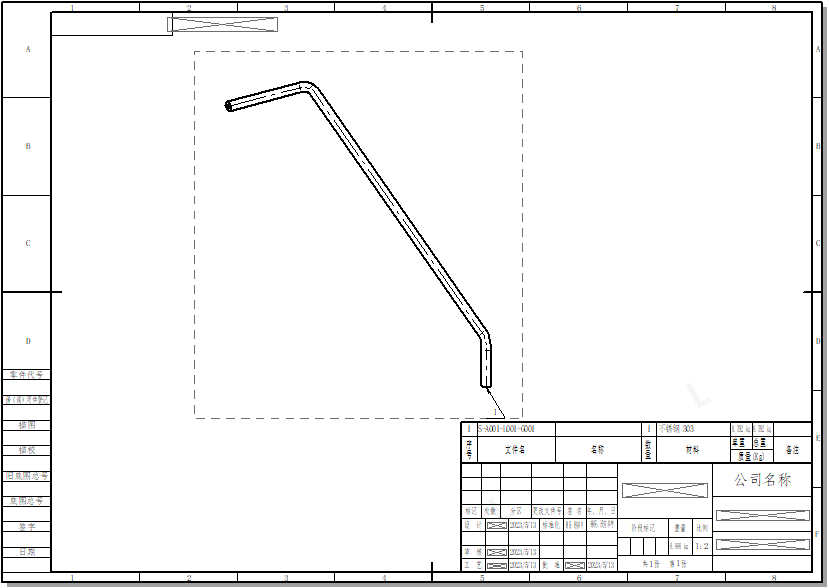

• 工程图：主要实现管段装配模型和管段零件模型一键输出工程图；装配设计功能创建的零件模型和装配模型，选择图幅和出图比例生成对应图纸。
