资源库

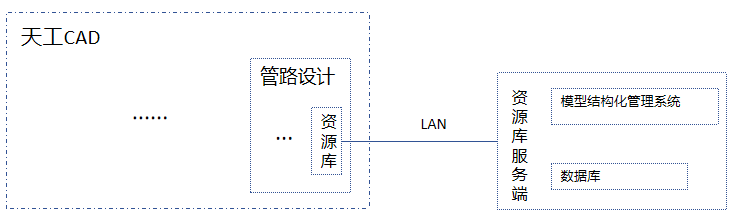

资源库提供一系列标准管路模型参数，用于实体管路模型的注册。资源库采用客户端/服务端架构。客户端集成在天工CAD中；服务端可安装在局域网服务器上，也可以和天工CAD安装在同一台计算机上。

1. 以管理员身份运行 CSTGSetup.exe 。

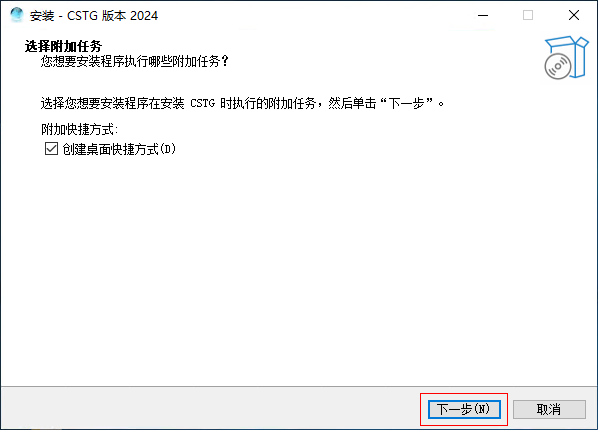

2. 单击下一步，按照界面提示进行安装。如遇到错误提示请单击允许执行此操作继续安装。

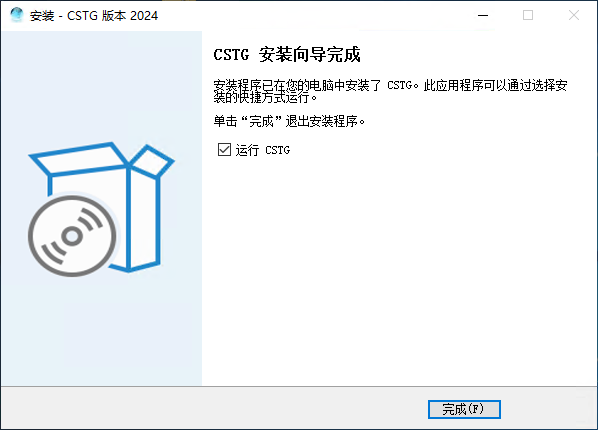

3. 当出现下图所示界面时，单击完成。



通过浏览器登录服务端。

• 如果您位于服务端计算机，则访问 https://127.0.0.1:9530 。
• 如果您位于其它计算机，则访问 https://[服务端IP]:9530 。



  Note:

  • 默认用户名：admin 密码：admin123
  • 建议使用 Microsoft Edge 或谷歌浏览器访问客户端。IE浏览器不受支持。

在服务端，配置管道附件参数，为客户端用户分配账号和密码。

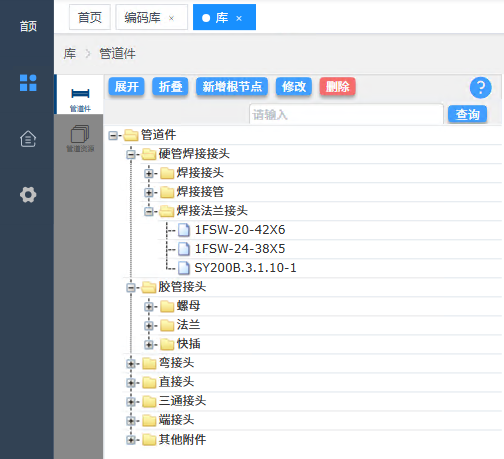

• 配置管道附件参数：

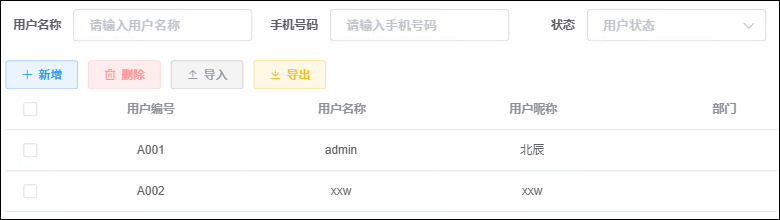

• 分配帐号和密码。



资源库客户端随天工CAD安装。

1. 在功能区，选择管路设计选项卡→模型设置组→资源库。
2. 如果弹出提示对话框，单击确定。



3. 在资源库对话框，单击登录，弹出用户登录对话框。



4. 在用户登录对话框，单击配置，弹出数据库配置对话框。
5. 在数据库配置对话框，按下图所示设置数据库登录信息。



6. 单击验证。验证成功后，单击保存。



7. 在用户登录对话框，输入用户名和密码进行登录。

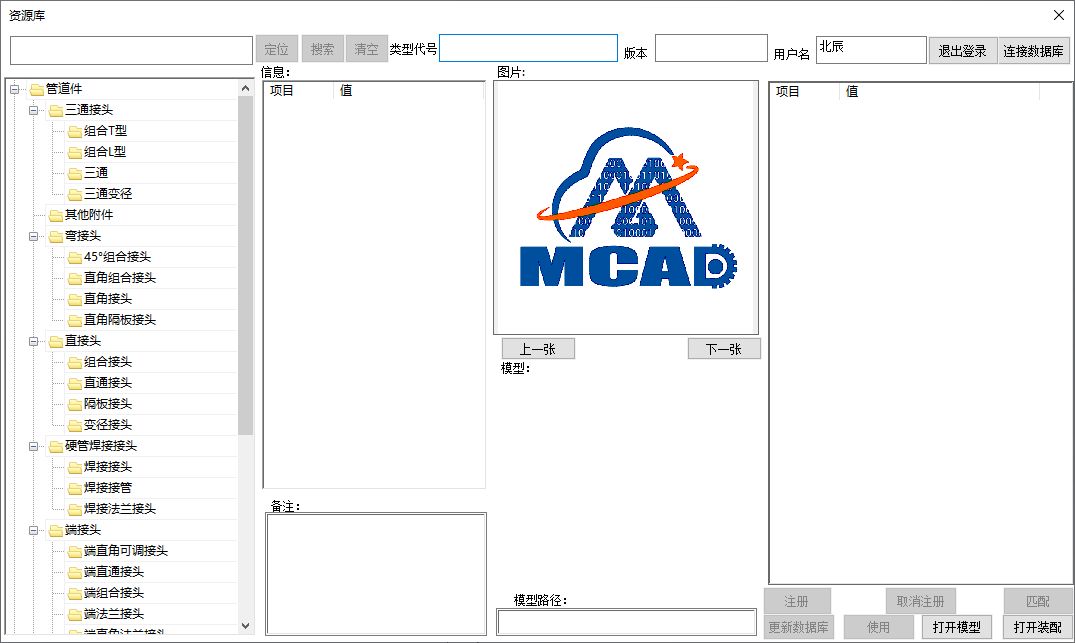

   登录成功后，资源库对话框左侧显示管道附件信息。



注册

注册管道件，使实体模型与数据库信息进行关联。

取消注册

取消实体模型与数据库之间的关联。

匹配

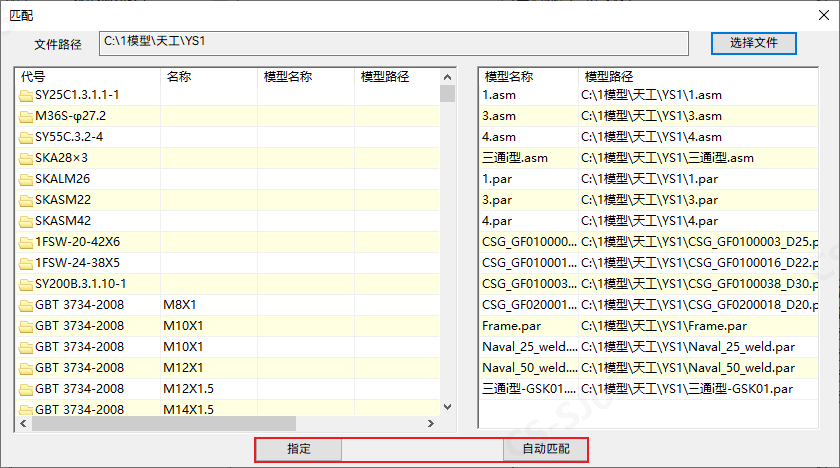

打开匹配对话框，

• 选择文件：选择本地模型文件后，对话框右侧会列出文件中所有模型及路径。
• 指定：在对话框左侧选择代号，在右侧选择模型，单击指定按钮，完成模型指定。
• 自动匹配：通过模型名称，自动匹配数据库中的信息并关联。

更新数据库

更新数据库信息。

Note:

在Web端填写的信息在资源库中未体现时一般有以下几种情况：

• 登录的数据库账号不正确
• 数据库信息未更新
• Web端填写的信息未保存

使用

管道实体创建后，装配管道附件，选择资源库中已关联实体模型的管道件信息，单击使用按钮，使用管道附件；单击应用按钮，应用附件信息。

打开模型

选择已关联的数据，单击打开模型按钮，打开实体模型。

打开装配

选择已关联的数据，单击打开装配按钮，打开实体装配模型。
