用 PMI 创建 3D 模型视图

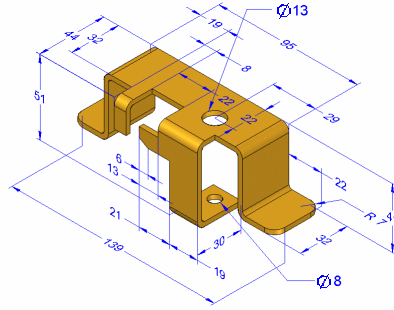

模型视图帮助管理产品制造信息 (PMI) 工作流内零件、钣金或装配模型的显示。可以定义不同的 3D 模型视图以完全传达设计、制造和功能信息。

模型视图可以包含:

  • 模型状态,例如设计展平(直接建模)。

  • 顺序建模尺寸,包括已经复制到 3D 的驱动尺寸。

  • 直接建模尺寸

  • 注释

  • 剖视图

定义后,可从模型视图集合中选择个别模型视图,该集合位于路径查找器上的 PMI 节点下。

为了审核,可使用 天工 CAD 查看器以电子方式共享模型视图和数据。

创建模型视图

模型视图 命令为当前显示在图形窗口中的装配、零件或钣金模型创建 3D 视图。

  • 创建模型视图时显示的所有尺寸、注释、视图设置和剖视图都复制到模型视图。

  • 每个模型视图定义都包括视图名称、方向、比例和视图范围(缩放)。

  • 模型视图选项对话框中,可以为视图名称、渲染模式和剖视图以及剖切平面显示指定初始值。可以通过编辑模型视图定义来更改这些设置。

  • 使用路径查找器可访问和控制 PMI 模型视图。

  • 每个模型视图定义都包含 PMI 元素的特定列表,即特定类型的尺寸、注释和包含的剖视图,在应用视图时将显示这些元素。

    Note:

    在一个模型视图中显示或隐藏这些元素将显示或隐藏设置应用于所有模型视图中的相同元素。

有关更多信息,请参见使用 3D PMI

审核模型视图

可以使用特殊的 PMI 模型审核模式审核文档中定义的所有模型视图及其关联的 PMI 数据。

右键单击模型视图并选择审核后,将显示审核命令条,以指导您审核每个模型视图。

  • 可以使用以下工具浏览各 PMI 模型视图:

    • 使用下一模型视图上一模型视图 逐步浏览每个视图。

    • 通过从模型视图列表中选择名称跳转到特定模型视图。

  • 由于选择 3D 模型视图,因本活动窗口将暂时更改为按定义显示视图。这包括已应用的显示和隐藏状态以及剖视图。

  • 结束审核会话时,图形屏幕将返回到上一个显示。

审核模型视图内容的另一种方法是在路径查找器上选择模型视图名称,然后选择激活视图命令

将 3D 剖视图添加到模型视图

  • 路径查找器剖视图集合包含为模型定义的所有 3D 剖视图的列表。

  • 使用模型视图快捷菜单上的添加到模型视图命令,可将 3D 剖视图添加到模型视图。

  • 同样,使用从模型视图移除命令,可以从模型视图移除剖视图。

修改 PMI 模型视图

选择模型视图快捷菜单上的编辑定义命令时,将在特殊的编辑环境中显示模型视图。模型视图命令条为 PMI 模型视图提供两种级别编辑功能的访问。

  • 使用模型视图选项对话框,可以更改视图名称,选择其他渲染模式,以及更改剖视图和剖切平面显示设置。

  • 选择模型视图显示组按钮可进入模型视图创建和编辑模式,在此模式下可以:

    • 控制各个 PMI 元素的可见性和显示属性。

    • 将新的 PMI 注释和尺寸添加到模型视图。

    Note:
    • 在此编辑模式下,无法使用建模命令。

    • 除了视图方向和渲染模式外,在此编辑模式中所作的更改是所见即所得

      • 隐藏的 PMI 元素和剖视图将自动从模型视图中移除。

      • 添加和显示的 PMI 元素和剖视图将自动添加到模型视图。

在退出模型视图编辑模式时,所做的更改将应用于模型视图,并且标准建模命令将再次可用。
