PMI 尺寸和注释

创建 PMI 元素

置于模型几何体上的注释和尺寸是 PMI 元素。其通过两种方式来创建。

  • 当您使用草图来构造特征时，置于草图上的尺寸迁移到实体上的适当边。这些迁移的尺寸成为 3D PMI 尺寸。请参见帮助主题从草图创建标注尺寸的零件。

    标注于草图上的注释也复制到模型。

  • 可随时使用功能区上的任何命令将尺寸和注释直接标注在模型边上。此外，PMI 选项卡上的工具集方便地将所有 PMI 相关函数组合在一个位置上。

Note:

用于将尺寸和注释标注在草图和模型上的命令是相同的。但是，标注在 2D 草图元素上的尺寸和注释与那些标注在 3D 模型元素上的尺寸和注释有所不同。这种差异在编辑期间最为明显。

使用驱动和从动 PMI 尺寸

在同步模型中，可以使用 PMI 尺寸来修改模型。可以控制模型更改的效果，方法是选择模型边上的尺寸是驱动还是从动并指定更改方向。

  • 从动尺寸指在修改连接到已标注尺寸的边的面时，允许尺寸值更改。从动尺寸的默认颜色是蓝色。

  • 驱动尺寸在移动连接面或调整连接面大小时会保持尺寸值不变。

    尺寸必须为驱动尺寸才能将公式或变量规则应用于该尺寸。

    驱动尺寸的默认颜色为红色。

    在路径查找器中，可通过锁定图标 轻松标识驱动尺寸。

您可以根据修改模型的需要编辑个别尺寸，以锁定和解锁尺寸。使用尺寸值编辑对话框上的驱动/从动尺寸按钮将尺寸从从动改为驱动。

Note:

如果驱动/从动尺寸按钮不可用，则可以选择保持关系命令来启用它。

要了解如何通过编辑尺寸值来修改模型，请参见编辑模型尺寸。

PMI 尺寸颜色

下表对分配给尺寸的颜色代码进行了说明。尺寸颜色表明是否可以动态修改尺寸值。

PMI 尺寸颜色代码
颜色 求解条件 动态编辑？ 附加至
蓝 从动，可自由更改 是 同步元素
红 驱动，尺寸受约束 是 同步元素
紫 由另一个尺寸或变量驱动 否 顺序元素或不可编辑的 PMI
褐色 不可用 否 不充分连接至任何元素

修改 PMI 文本大小和颜色

  • 可以对 PMI 文本大小进行互动调整，使其在放大和缩小模型时更易于阅读。

  • 通过修改样式，可以对 PMI 元素颜色进行全局更改。

要了解更多信息，请参见 PMI 文本大小和颜色。

预选预览

当您将光标置于尺寸值上时，可看到两个显示将如何应用尺寸值编辑的预选预览特征：编辑方向和模型面选择。

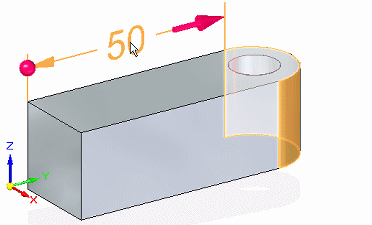

方向预览

  • 在选择尺寸文本之前的光标位置会影响应用编辑的方向。

    • 如果您将光标置于尺寸值的左侧（在此示例中为数字 4），则方向箭头将指向左侧。如果您通过单击此处来选择尺寸值，则将在此方向上应用编辑。

    • 如果您将光标置于尺寸值的右侧（在此示例中为数字 5），则方向箭头将指向右侧。如果您通过单击此处来选择尺寸值，则将在此方向上应用编辑。

不按比例的尺寸

通过右键单击尺寸并从关联菜单中选择不按比例，可以覆盖从动尺寸的值。天工 CAD 对不按比例尺寸的值添加下划线。

不按比例的名称出现在尺寸值编辑对话框中。

可以更改不按比例尺寸的值和格式，方法是单击尺寸上的任意位置。如果只想编辑尺寸格式，可以按住 Alt 并单击尺寸文本。

使用关键点

放置要用于更改模型的 PMI 模型尺寸时，可以使用 3D 关键点过滤器、中心和端点 和中点。这就确保尺寸放置在可用于修改模型的关键点上。这些关键点位于圆和圆弧的中心以及边的中点和端点上。

Note:

中心和端点和中点过滤器使用虚拟顶点来派生合适的关键点。

要在尺寸放置过程中使用其中任一关键点过滤器，选择尺寸命令条其他组按钮下的关键点按钮。然后，选择所需过滤器。

使用尺寸平面

将 PMI 尺寸和注释添加到模型时，它们将按与尺寸平面平行的方式对齐。默认平面是与屏幕最平行的基本平面。但是，您可以使用命令条上的锁定尺寸平面选项 来选择不同平面。这个选项在您选择了某一尺寸或注释命令后可用。

只有明确设置的平面才会出现在图形窗口中。这些平面以棕红色半高亮显示。

要关闭已设置的尺寸平面，请按 F3。

使用尺寸轴

有时您需要添加一个沿不与正标注尺寸的对象正交的轴进行测量的 PMI 单元。这种情况可能发生在使用间距、夹角、坐标尺寸或对称直径命令的时候。

在使用其中某一尺寸命令时，可以使用尺寸命令条属性组按钮下的尺寸轴选项来设置尺寸轴。

添加 PMI 尺寸

可以使用智能尺寸命令向圆、圆弧、椭圆以及线性元素添加尺寸。

添加需要两个点的尺寸时：
  • 第一次单击确定测量的起点。
  • 第二次单击要测量的点或元素。

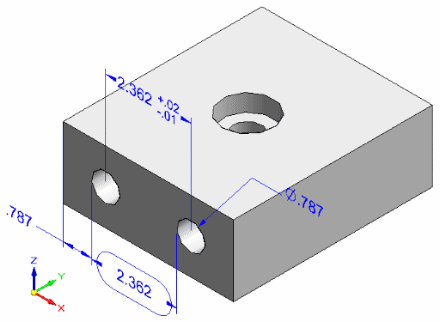

尺寸层叠或成链
  • 使用间距命令可以创建层叠或成链线性尺寸。
  • 使用夹角命令可以创建层叠或成链角度尺寸。
  • 对称直径尺寸可以形成层叠，但不能形成链。
  • 层叠或链中的所有尺寸必须根据同一活动尺寸平面进行放置。
  • 每个层叠或成链尺寸在路径查找器中有其自己的条目。

添加 PMI 注释

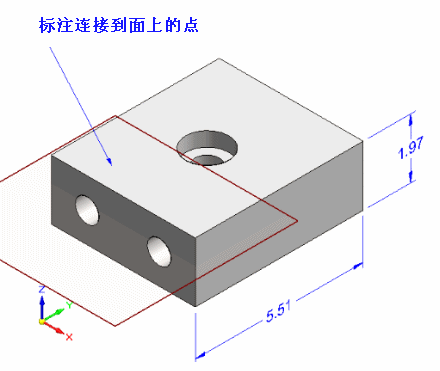

  • 可以在自由空间中放置注释。

  • 可以将注释附加到模型的面、曲面、曲线、边和草图元素上。

  • 可以将注释与现有尺寸和注释关联起来。

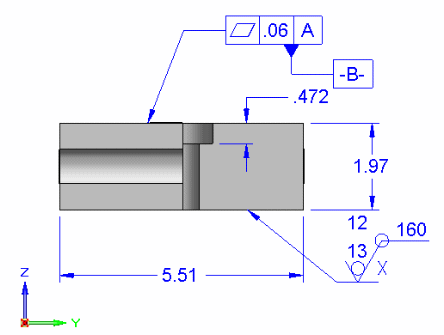

此处，基准注释被附加到现有形位公差上。

它们也可以与面连接。

在 PMI 元素中使用属性文本

可以在 PMI 尺寸和标注与零件序号注释中抽取和使用属性文本。

  • 要在标注和零件序号中使用属性，选择注释对话框中的属性文本按钮 。

  • 要在尺寸前缀、后缀、上标或下标中使用属性文本，将属性文本字符串复制并粘贴到尺寸前缀对话框中的相应文本框内。通过单击命令条上的前缀按钮 ，可以打开尺寸前缀对话框。

  • 要从零件或装配内的孔特征中提取孔信息，请使用孔参考尺寸、智能深度或孔标注属性文本字符串。

  • 可以从形成的零件而不是展平图样中提取折弯信息（角、半径和方向）。

  • 要更新 PMI 元素中的属性文本，使用 PMI 选项卡→属性文本组→全部更新命令。

  • 要将单个注释和尺寸的属性文本字符串转换为纯文本，使用选定元素快捷菜单上的转换属性文本命令。

  • 要转换文档中的所有字符串，可使用 PMI 选项卡→属性文本组→全部转换命令。

要了解更多有关属性文本的信息，请参见使用属性文本。
