选择要通过 PMI 尺寸编辑来修改的面

当您选择尺寸时，所有逻辑连接的面自动包含于选择集中。这使得修改零件变得容易，并且无需了解零件的构造方式。

在编辑尺寸之前，您可以预览更改的影响。基于此功能，您可以使用设计意图面板和高级设计意图面板在选择集中添加和移除面。有关更多信息，请参阅使用设计意图面板和使用高级设计意图面板。

1. 执行以下操作：

   1. 将光标定位在尺寸文本上，但是不要单击。

      预览将高亮显示所有会受尺寸编辑影响的连接的面。检查模型来查看哪些零件已经逻辑预选。

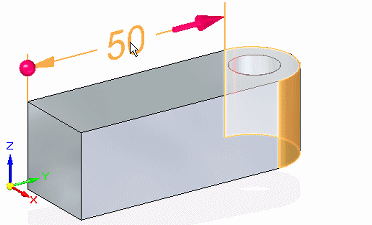

      示例:



   2. 将光标定位在最接近要修改的一侧的尺寸文本上。

      当您移动光标时，3D 端符将显示更新，从而显示将应用编辑的方向。

2. 单击尺寸文本。

3. （可选 - 更改选择集）在使用高级设计意图面板中的保持下，清除您不想包含在选择集中的关系，并设置您希望添加至选择集的关系。

4. （可选 - 更改面求解类型）在修改尺寸命令条上，更改与选择相连的面如何响应尺寸更改。

5. 在尺寸值编辑对话框中，在框中键入一个新值并按 Enter 键。

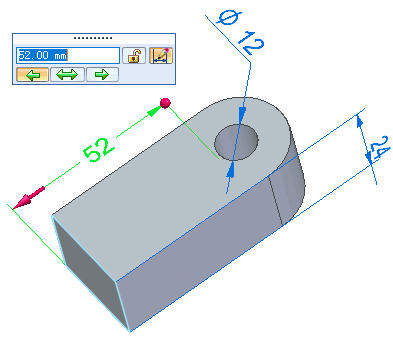

   示例:



   Tip:

   您可以在按 Enter 键之前更改编辑的方向，方法是单击尺寸值编辑对话框上的方向箭头按钮或单击尺寸线上的 3D 端符。

   Tip:

   可以通过单击对称箭头按钮来指定双向同等尺寸编辑。
