修改模型（概述）
可以通过多种不同方式来修改直接建模模型。
- 示例:

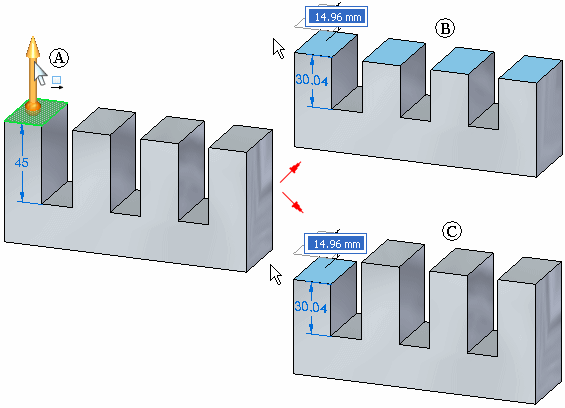

可以使用方向盘 (A) 移动模型面来修改模型。
-
-
使用选择管理器菜单
选择要同时修改的多个项。 移动零件面时，软件会识别模型中内建的设计意图。设计意图面板指出模型中与您正在移动的面关联的面。有关更多信息，请参见使用设计意图面板。
示例:如果保留共面设计意图，在移动选定面时，未选定的共面面会保持共面 (B)。清除设计意图面板上的共面选项后，共面的未选定面在移动选定面时保持静止 (C)。
有关更多信息，请参见使用设计意图面板。
使用相关命令定义两个面之间的关系。
示例:可使用重合选项来指定种子面 (A) 与在模型上所选择的目标面 (B) 重合（共面）。
- 示例:
拆离面或特征使您能够将面集移动或旋转到模型上的新位置，然后将其重新附加到新位置中。

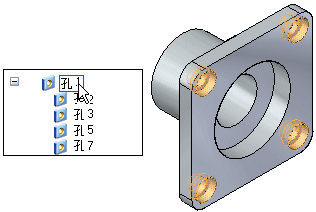

修改属于某一特征集的特征，如孔和图样。
示例:您可能需要在原先具有相同特征参数（如直径和深度）的一组孔中对一个孔的直径进行修改。
对于包含旋转特征的零件，可以创建实时剖面，以简化零件的可视化和编辑。
示例:
