收敛建模
收敛建模是一种用于设计工程工作流程（涉及拓扑优化、网格建模和 3D 原型与增材制造）的使能技术。收敛建模的目标是支持同一设计空间中的实体和网格体的直接建模设计操作。
在 天工 CAD 中，可以在一个零件文档中处理经典的实体布尔 (B-Rep) 模型和非均质小平面体（网格）模型。

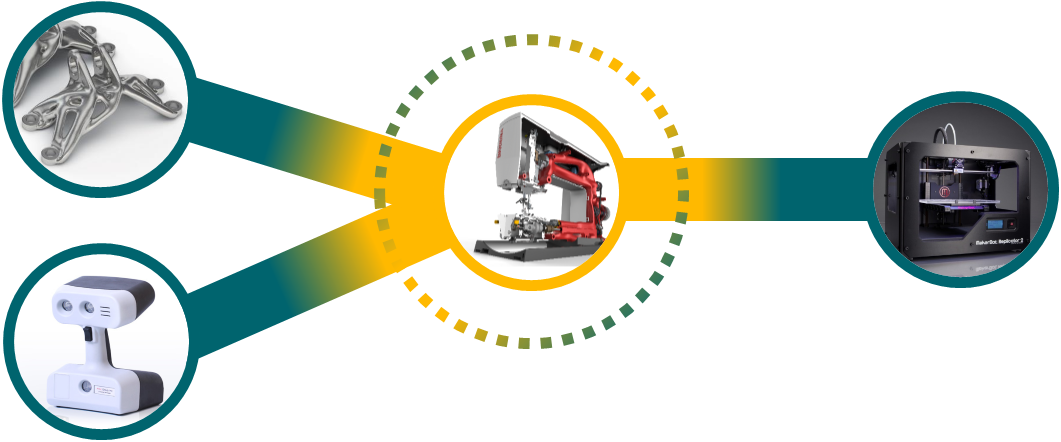

从左到右，下图显示了 天工 CAD 如何将收敛建模工作流程与
网格模型和
B-Rep 模型直接建模技术相结合。
-
逆向工程 - 将导入或扫描的网格体转换为布尔 (B-Rep) 设计体。
-
直接建模技术可直接编辑和操作设计体，以完善结果。
-
顺序建模可用于在实体、小平面体和混合网格体上创建或修改特征。
-
增材制造 — 天工 CAD 直接提交用于 3D 打印的优化 STL 文件。
例如：
-
数字扫描网格体模型可以打开并通过逆向工程转化为实体模型。
-
网格体模型、实体模型和混合体模型可以共存于同一零件文档、钣金文档和装配文档中，并共用常见的工作流程操作。
-
实体模型可以通过计算机辅助工程 (CAE) 工作流程转换为网格体模型，为 3D 打印准备好模型。
由于允许传统的实体建模操作直接用于网格体模型，因而极大提高了产品设计效率。设计环境中通常需要网格体模型和混合体模型。
受支持的收敛工作流程类型
天工 CAD 为收敛工作程流提供支持，它允许：
-
不经过转换即对小平面、曲面和实体执行操作。
-
围绕网格体及在网格体上创建几何体。
-
对网格数据执行布尔操作。
-
混合模型，在这种模型中可将网格和 B-Rep 面放在单个体中。
通过收敛工作流程解决的设计问题
收敛工作流程解决了在传统实体设计环境中处理网格数据时引发的问题。以前：
-
网格数据必须转换为曲面和实体才能支持建模操作。
-
将网格数据转换为实体需要采用逆向工程工作流程，这通常是一个缓慢而复杂的操作，需要特殊技能才能得到可用的结果。
混合建模
天工 CAD 支持混合建模，其中模型可以包含网格体与经典（解析、样条）几何体的混合。 此类几何体可以在 天工 CAD 中生成，方法为将经典 B-rep 体与网格体混合，或者将特征添加到创成式设计输出的网格体，或者从创建混合模型的其他应用程序导入几何体。
天工 CAD 支持在零件、钣金、装配和工程图中创建和使用混合模型。 混合模型提供经典和解析元素的精度和设计控制，同时将网格、扫描和小平面几何体集成到单个模型中。
可以根据支持混合体的格式（如 Parasolid 和 PLM XML）导入和导出混合网格体。
显示小平面边
视图选项卡→样式组→显示小平面边
命令控制模型内小平面边的显示。
选定后，该命令将显示小平面；取消选定后，不显示小平面边。
