网格建模支持

收敛建模使网格模型体能够和实体模型一起纳入到设计工程工作流程中。网格建模正逐渐成为增材制造、逆向工程、创成式设计、有限元分析和虚拟现实环境的首选建模形式。

网格模型源包括高分辨率扫描、转换的点云数据、光度数据集以及实现虚拟 3D 空间技术不断快速发展的其他来源。

受支持的模型体类型

天工 CAD 支持以下类型的模型体:

实体

实体建模中的几何体通过使用参数化布尔操作构建基于特征的模型,在 3D 空间中完整地呈现。这种基于特征的模型常被称为边界表示 (B-Rep) 模型。

术语基于特征用于描述模型的各种部件。特征是参数化实体模型的基本单位。例如,零件包含 3D 实体体素(如圆柱、圆锥、棱镜、矩形或球)和各种类型的特征(如孔、槽、圆角和倒角)。

实体模型使用布尔操作来构造并完全定义模型,以便随后使用布尔操作操控此模型。术语参数是用于描述尺寸值修改后能够更改模型几何形状的术语。

网格体

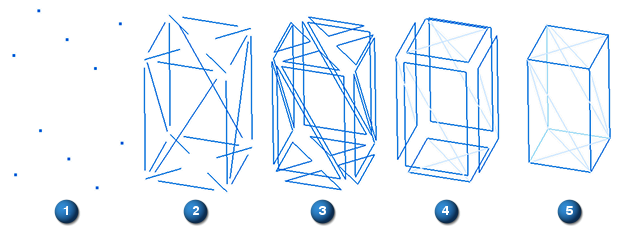

多边形网格体是 (1) 顶点、(2) 边 和 (3) 面的集合,它们定义 3D 空间()中 (4) 多面体对象的形状,其中一个或多个共面的面形成 (5) 曲面。在 天工 CAD 中,面由三角小平面组成。因此,这种类型的体通常被称为小平面体。多边形网格显式表示体的曲面,而空间体是隐式的。

混合网格体

混合网格体包含传统 (B-rep) 和小平面几何体的组合。 混合体是混合收敛建模工作流程的组成部分。 例如,混合体由创成式设计输出,可能需要修改和修整,并且它们作为网格、扫描或小平面几何体从创建混合体模型的其他应用程序导入。

  • 混合体在路径查找器中显示为网格体。
  • 支持基本顺序建模命令(如拉伸旋转切割)以创建混合体。

    在顺序建模模式下和装配中,可以使用合并交叉分割等命令来修改混合体。

    Note:

    倒圆倒角命令支持混合网格建模,但它们创建网格面。

    可以使用薄壁薄壁区网格筋螺钉柱通风口等塑料零件建模命令,从混合网格体移除和添加材料。

  • 天工 CAD 支持在混合网格体中进行阵列。 在以下示例中,孔已形成阵列 (A) 且筋板已镜像 (B)。

    筋板和孔是在网格体上创建的,但由阵列和镜像创建的面是 B-Rep 面。

  • 部分或完全支持物理属性测量几何检查器等常用命令,以及尺寸组、注释组和分析组的命令。
