绘制 2D 元素

可在 天工 CAD 中绘制任意类型的 2D 几何元素，如线、圆弧、圆、b 样条曲线、矩形和多边形。

也可以使用 天工 CAD 执行以下操作：

• 移动、旋转、按比例缩放和镜像元素

• 修剪与延伸元素

• 添加倒角和倒圆

• 从手绘草图创建精度图

• 更改元素的颜色

配合绘图命令使用的工具，如智能草图、意向区和栅格，使您能够十分方便地使元素相互关联、在您绘制草图时定义自己的绘图意向以及提供相对与图纸中的任何关键位置的精确坐标输入。

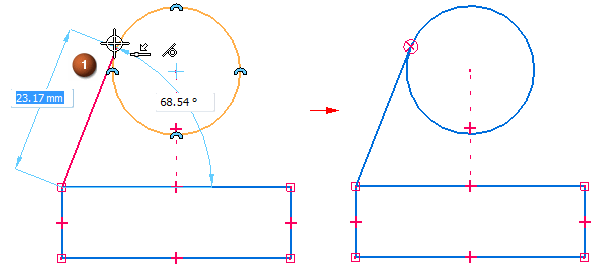

当您绘图时，软件会显示您正在绘制的元素 (1) 的临时、动态显示。此显示表明在当前光标位置处单击后，元素将具有的外观。关系图标还会显示光标的位置。

在单击完全定义所绘制的元素点之前，编辑框中的值会随着光标的移动而更新。这可持续提供有关所绘制的元素的大小和形状的反馈。特定草图命令的命令条包含控制草图元素特性的其他选项。

在将值键入编辑框中以锁定该值时，正在绘制元素的动态显示会指示该值已被锁定。例如，如果锁定了直线的长度，那么，当移动光标以设置角度时，动态直线的长度不会更改。如果要取消值的动态功能，可以按 Backspace 键或 Delete 键清除高亮显示的值编辑框。

在绘图时，智能草图能识别并应用控制元素的大小、形状和位置的 2D 关系。当您进行更改时，关系可以帮助图形保留您不想改变的特性。

当光标上显示了关系指示符时，您单击便可应用该关系。例如，在单击放置直线的端点时，如果水平关系指示器显示，则该直线将是水平的。也可以在绘制元素之后对它们应用关系。

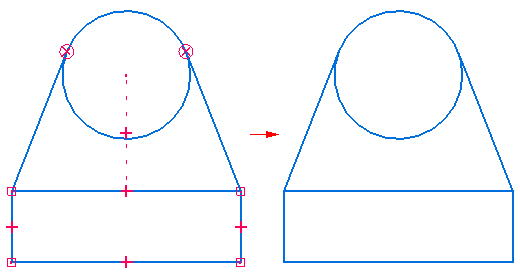

2D 几何体上显示的关系手柄表明了元素之间的关系。通过移除此手柄，可以移除任何关系。借助观阅草图关系命令，可以显示或隐藏关系手柄。

可以以最适合您设计需求的方式绘制与修改 2D 元素。既可以通过应用关系使装配布局与图纸相关联，也可以不应用关系而自由地绘制它们。在零件文档中绘制 2D 元素时，2D 关系就会保持。

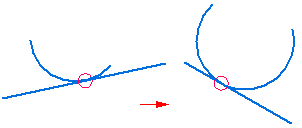

在 2D 元素之间保持关系可以使元素相互关联（或相关）。当修改与另一个 2D 元素相关的 2D 元素时，其他元素会自动更新。例如，如果移动与一条直线具有相切关系的圆，该直线也会移动，使这两个元素保持相切。

可以自由地绘制元素，即以非关联方式进行绘制。修改装配草图或图纸的非关联部分时，更改后的元素可以自动移动，而不会更改该设计的其他部分。例如，如果移动与一条直线相切（但与该直线不具有相切关系）的圆，该直线不会与这个圆一起移动。

要控制在布局和图纸中是以自由方式还是以关联方式绘制和修改 2D 元素，则使用装配和工程图环境中的保持关系命令。

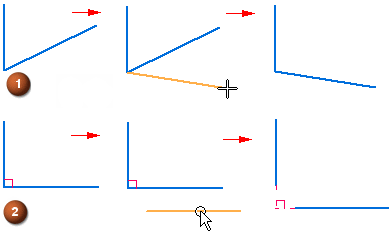

您能够以各种方式移动和更改未对其应用任何关系的元素。例如，当两条直线之间不存在任何关系时 (1)，一条直线的移动和更改对另一条直线没有任何影响。如果在两条直线之间应用垂直关系 (2)，并移动一条直线，这两条直线仍将保持垂直。

在元素之间应用关系后，即使您修改任一元素，关系也会保持下来。例如：

• 如果一条直线与一个圆弧共享相切关系，则无论修改它们中的哪一个，它们都保持相切。

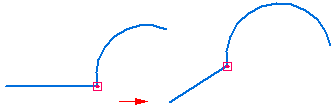

• 如果一条直线与一个圆弧共享连接关系，则无论修改它们中的哪一个，它们都保持相连。



关系还保持物理属性，如大小、方向和位置。

• 可以借助相等关系使两个圆的大小相等。

• 可以借助平行关系使两条直线的方向平行。

• 可以借助连接关系将一条直线与一个圆弧相连。

关系也可以保持个别元素的物理属性。例如，可以使一条直线保持水平。即使您更改该直线的位置和长度，它也会保持水平。

对于在零件或装配文档中绘制的 2D 元素，可指定将该元素视为构造元素。使用草图选项卡上的构造命令 将所选草图元素更改为构造元素。构造元素不用于构造特征，只作为绘图助手使用。构造元素的线条样式为虚线。

使用草图选项卡上的创建为构造命令 将模式更改为构造。在此模式下创建的所有草图元素均为构造元素。再次单击该命令可返回轮廓元素模式。
