特征建模

在 天工 CAD 中，特征建模是构造零件的过程。存在两个建模环境可用于创建特征。您可以仅使用直接建模特征、仅使用顺序建模特征或者使用上述两种特征的组合来创建模型。

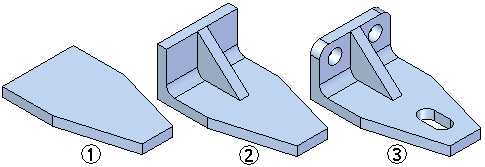

在 天工 CAD 中，通过构造基本特征 (1) 开始建模过程。然后，通过在先前的特征中添料 (2) 或除料 (3) 来完成模型。

如果将同一形状用作许多零件的基本特征，您可能想将其保存在模板中，这样可以方便地再次使用它。

基于特征的工作流

天工 CAD 为特征的构造提供了一种基于特征的建模工作流程。提供广泛的特征类型，以使建模零件简单直观。

  • 基于草图的特征，如根据所绘制的草图添料或除料的拉伸特征和旋转特征。

  • 制造特征（如孔特征），您可以在其中定义诸如尺寸、深度、沉头或埋头等特征参数。

  • 在其中修改现有边或面的处理特征，如倒圆、添加拔模和薄壁特征。

为了加快直接建模特征建模过程，有两种方法可用于构造特征：特征建模命令或选择工具。在任一种方法中，提示条中的说明指导您完成特征构造过程。

顺序特征建模过程仅使用特征建模命令方法。

  • 使用特征建模命令

    特征建模命令根据所要构造的特征类型提供基于命令的工作流。软件指导您完成余下的过程，让您知道在每个步骤需要提供什么类型的输入。天工 CAD 中的所有直接和顺序特征建模命令都支持此工作流。

  • 使用选择工具（仅直接建模）

    对创建通过拉伸或旋转来添料或除料的直接建模特征而言，选择工具是首选方法。在绘制了有效草图之后，您可使用选择工具根据光标位置或所设置选项对添料或除料的特征进行拉伸或旋转。选择工具方法减少了构造这些常用特征所需的步骤数。
