修改 2D 元素

可以使用光标更改元素的大小、位置或方向。使用选择工具选择某个元素后，其手柄将在关键位置显示。

可以通过拖动其中一个手柄来更改所选元素的形状。第一幅图显示拖动端点手柄的效果。第二幅图显示了拖动中点手柄的效果。

还可以拖动所选元素来移动它而不更改它的形状。定位光标，使它不停留在手柄上，然后将元素拖到另一位置。

要复制元素，在拖动时按住 Ctrl 键。

可在绘制时或绘制后应用几何关系。要将几何关系应用于现有元素，请选择一个关系命令，然后选择要添加关系的元素。如果将关系应用到某元素，则将会修改该元素，以反映新关系。

如果线条与弧不相切 (A)，应用相切关系会修改其中一个元素或两个元素以使它们相切 (B)。

使用关系命令时，该软件只允许选择作为该命令的有效输入的元素。例如，在使用同心命令时，该命令只允许选择圆、弧或椭圆。

选择关系图柄后再按 Delete 键，可以像删除其他任何元素一样删除关系。

主动尺寸是允许保持诸如元素大小、方向和位置等特性的关系。当您在元素上或元素之间放置主动尺寸时，可以通过编辑其尺寸值来更改测量的元素。您不需删除或以不同的尺寸重新绘制元素。

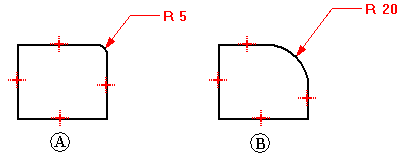

例如，可以先规定一个弧的半径尺寸维持其大小 (A)，然后再编辑半径尺寸的值改变其大小 (B)。

要创建尺寸关系，则选择一个尺寸命令并单击您要控制的元素。

修改 2D 元素时，带有保持的关系元素会自动更新以保持关系。例如，如果移动与另一元素存在平行关系的元素，另一元素会根据需要移动以保持平行。如果一条直线与一个圆弧共享相切关系，则无论修改它们中的哪一个，它们都保持相切。

如果想要通过添加或删除关系来更改元素，而该元素未按预期的方式更改，则可能是受到了主动尺寸的控制。可将尺寸从主动切换为从动，然后进行更改。

不管绘图技巧是从大图削减，或从小图增大，关系让绘制草图并发展成为可能，而不是按精确尺寸绘制每一个元素。天工 CAD 修改工具允许更改草图但仍保持应用的关系。

天工 CAD 提供命令来修剪、延伸或拆分元素。

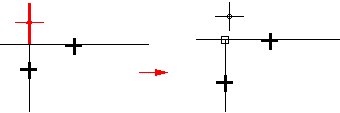

修剪命令将一个元素削剪至与另一个元素的相交处。要使用此命令，单击要修剪的零件。

可以通过在要修剪的零件上拖动光标来修剪一个或多个元素。

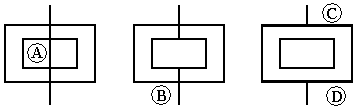

还可以选择想要修剪至的元素。此选择覆盖仅修剪至下一元素这一默认选项。要选择要修剪至的元素，在选择要修剪至的元素时按住 Ctrl 键。例如，在正常操作时，如果选择线条（A）做为要修剪的元素，则会在它与下一元素（B）的相交处对它进行修剪。但是，可选择边 (C) 和 (D) 作为修剪至的元素，则会在这些边的交点处修剪该元素。

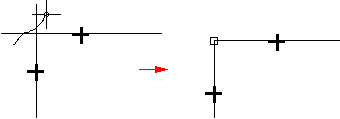

修剪拐角命令通过将两个开放元素延伸至其相交处来创建角。

延伸至下一元素命令将开放元素延伸至下一元素。为此，标识该元素，然后在要延伸的端点旁单击鼠标。

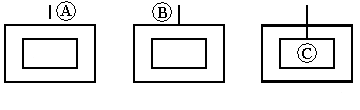

还可以选择要延伸至的元素。此选择覆盖仅延伸至下一元素这一默认选项。要选择要延伸至的元素，在选择要延伸至的元素时按住 Ctrl 键。 例如，在正常操作中，如果选择线条 (A) 作为要延伸的元素，它会延伸至下一元素 (B) 的相交处。但是，可以选择边 (C) 以将线条延伸至该边。

拆分命令可以在指定位置处对开放或封闭元素进行拆分。在拆分元素时，系统会自动应用合适的几何关系。例如，在拆分圆弧时，在拆分点处应用连接关系（A），而在圆弧的中心点处应用同心关系（B）。

倒圆和倒角命令组合了绘图和修剪操作。

偏置命令绘制所选元素的统一偏置副本。

不能使用此命令选择模型边。如果想要对模型边进行偏置，使用包含命令。

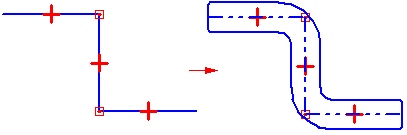

对称偏置命令会绘制所选中心线的对称偏置副本。

伸展命令移动栅栏内的元素并伸展与栅栏重叠的元素。

元素修改期间，根据需要添加或移除关系。如果修剪部分圆而留下多段圆弧，则会对余下圆弧应用同心和相等关系。

例如，通常您会利用主设计参数开始设计。可绘制相互之间存在适当关系的已知设计元素 (A)，然后绘制其他元素来填充空白区 (B)。

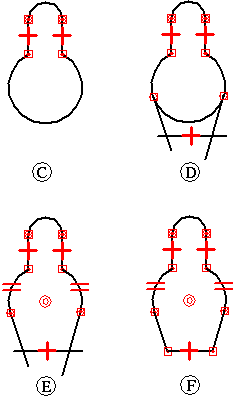

在绘图时, 会需要修改元素来创立有效轮廓或按需绘制图纸 (C-F)。要修改元素，可使用诸如修剪和延伸之类的修改命令。仍会保持这些关系并应用其他关系。

为移动、旋转、缩放和镜像元素提供了工具。这些工具也可用于复制。例如，可进行镜像复制，或是从另一应用程序剪切或复制 2D 元素并将它们粘贴至轮廓窗口、装配草图窗口或图纸中。

在处理带有关系的元素时，会尽可能地保持关系。例如，如果复制两个相关元素，则同时会复制它们之间的关系。但是，如果只复制相互关系的两个元素中的一个，就不会复制关系。

处理自动删除后，关系就不再是可应用的了。例如，如果删除了一对平行线中的一条线，就会从余下的线条删除平行关系。

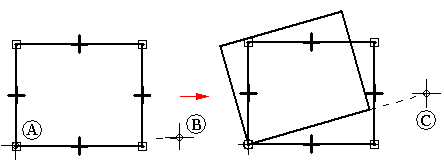

旋转命令沿着轴转动或转动复制 2D 元素。此命令需要指定旋转的中心点 (A)，旋转的起点 (B)，和旋转的终点 (C)。

缩放命令使用比例因子来按比例缩放或缩放复制 2D 元素。

镜像命令根据一条线或两个点镜像或镜像复制 2D 元素。

删除命令从轮廓或草图窗口移除 2D 元素。
