使用方向盘修改模型

3D 方向盘和 2D 方向盘的显示将有所不同，具体取决于您的选择。这种显示变化称为逐渐显露。例如，在零件文档 (A) 中选择单个平面时，仅会显示方向盘的主轴和原点把手 (B)。

这种情况是因为在选定单个面时，最常见的模型修改是沿着主轴移动面。

单击完成移动操作时，会显示方向盘上的所有部件。

单击原点把手时会显示所有方向盘部件，并将光标附到原点上，从而可以自由移动方向盘。

使用 3D 方向盘和 2D 方向盘移动或旋转面或特征时，可以使用命令条上的选项来控制选定几何体如何回应修改。

命令条最初显示默认的移动命令：

如果单击 3D 方向盘上的圆环，命令条将更改为旋转模式：

将显示活动模式（移动或旋转）的提示。

其他选项可用于复制或拆离选定的模型几何元素，关键点选项可用于相对于模型上的关键点来精确定位几何元素。

命令条上的相连面选项可控制模型上的相邻面如何回应修改。

• 延伸/修剪

  设置了延伸/修剪相连面选项后，将根据需要对相邻面 (A) 进行延伸或修剪，但将维持其原始方位。同时请注意，可以更改选定面的大小。



• 倾斜

  在设置倾斜相连面选项之后，将根据需要对相邻面 (A) 进行延伸或修剪，但也可将它们的角度方位更改到选定面。同时请注意，不可更改选定面的大小。

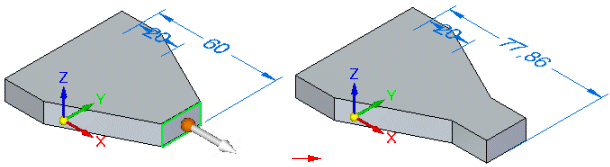

• 提升

  在设置提升相连面选项之后，无需更改尺寸或方位即可移动选定面，并且根据需要创建新面。现有相邻面还未更改。





可以使用任一轴 (A) 以及方向盘上的工具平面 (B) 来移动模型几何元素。

以下示例图示和说明了您可以使用方向盘执行的常用移动操作。

• 使用主轴移动几何体

  主轴通常用于移动平的几何体，如单个平的面或参考平面。选择平的面时，仅显示方向盘及其主轴 (A)。主轴方向与选定面垂直。您可以单击主轴箭头 (A) 来沿主轴移动选定的面 (B)。相邻的面自动更新其位置，任何受移动操作影响的已解锁尺寸同时也更新。



• 控制方向盘

  方向盘用于控制所选几何体和面的移动。



• 使用工具平面移动几何元素

  方向盘上的工具平面对于相对平面自由移动几何元素非常有用。在本例中，选定延展特征、倒圆和孔。通过拖动原点，然后确定从轴方向使其指向上，方向盘随后会重新定位到如左图所示的平的面上。工具平面随即与平的面共面。

  然后，选定方向盘上的工具平面，并在一个操作中移动所有选定元素，如右图所示。



您可以使用方向盘上的圆环 (A) 来围绕 Z 轴 (B) 旋转选定的模型几何元素。

要正确地旋转所选几何元素，方向盘必须与您需要的旋转同轴心。这意味着将方向盘移动到模型上的另一个位置通常是必要的。

您可以相对于圆柱面、圆柱边、线性边或线性草图元素定位方向盘主轴，从而定义旋转轴。例如，在孔 (A) 上选择圆柱面时，默认情况下会显示 2D 方向盘，并且定位在您选定的孔面 (B)。

要关于下面显示的大圆柱面旋转孔，您需要定位方向盘以使其与您需要的旋转同轴心。在此示例中，通过单击 2D 方向盘 (A)（此 2D 方向盘会显示方向盘）上的原点把手，重新定位方向盘。然后可以通过圆柱面定位方向盘。方向盘将迅速与圆柱面 (B) 的中心对齐。

您然后可以单击圆环 (A)，并将选定的孔旋转所需的角度距离 (B)。您也可以使用动态输入框来键入一个精确的旋转角度。

在本例中，被旋转的孔的圆柱面也与围绕孔的模型上的圆柱面同心。在旋转操作过程中，设计意图面板自动保持面的同心。

在下例中，所需旋转轴处不存在模型几何体。要旋转拉伸特征、倒圆和孔，首先为旋转轴在恰当的位置绘制一条线 (A)。然后通过拖动方向盘的原点旋钮 (B) 将方向盘重新定位到该线。当您将方向盘定位到线性元素（如模型边或草图元素）之上时，从轴将其自身与线性元素对齐。

您然后可以单击圆环并移动光标来旋转选定的元素。您也可以使用动态输入框来键入一个精确的旋转角度。

使用方向盘以及 2D 方向盘上的工具平面，以与 3D 方向盘相同的方式移动模型几何元素。

示例:

使用 2D 方向盘上的一个轴以沿着该轴移动选定的元素。

使用工具平面以工具平面为中心自由移动选定的元素。

2D 方向盘和 3D 方向盘之间的主要差异是使用 2D 方向盘无法将几何元素旋转出其当前平面。

如果要将几何元素旋转出其当前平面，则单击 2D 方向盘的原点以显示 3D 方向盘。

示例:
