重新定位 PMI 文本、线条和箭头

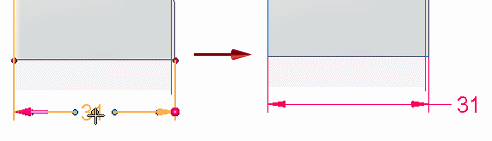

要重新定位尺寸端符于投影线内侧或外侧，执行以下任一操作：

• 指向端符以显示端符光标，然后拖动端符至投影线外。

  其他端符追随第一个。

• 单击尺寸以显示其手柄，然后单击端符手柄。



  从尺寸格式设置菜单中选择翻转端符命令。



可以使用尺寸线编辑手柄更改所选尺寸线的长度。

1. 单击尺寸以显示其手柄。

2. 单击并拖动一个尺寸线编辑手柄，直到达到所需长度。对尺寸文本另一侧的尺寸线编辑手柄重复此操作。



3. 在空白处单击以更新尺寸。



可以通过隐藏投影线和尺寸线来显示半尺寸。

1. 单击要隐藏的尺寸线末端的端符手柄。



2. 在尺寸格式设置菜单上执行以下操作：

   1. 清除显示投影线复选标记。

   2. 清除显示尺寸线复选标记。

3. 在自由空间中单击可更新尺寸。



可以使用尺寸投影线编辑手柄更改投影线的长度。

1. 单击尺寸以显示其手柄。

2. 单击并拖动一个投影线编辑手柄，直到达到所需长度。



   出现的红色虚线表示尺寸连接点。

3. 对尺寸另一侧的投影线编辑手柄重复此操作。

4. 在空白处单击以更新尺寸线。



可以拉动尺寸文本离开尺寸线，还可以沿尺寸线移动文本。

可以通过拖动，在当前平面内移动尺寸或注释。

• 移动 PMI 尺寸：

  • 指向尺寸线，然后单击并拖动。

    这还会延长或缩短尺寸投影线。



• 移动注释：

  1. 选择注释以显示其编辑手柄。

     示例:

     注释编辑手柄：



  2. 单击并拖动编辑手柄。

     根据拖动的注释部分的不同，得到的结果也会不同，如以下示例所示。

     示例:

     • 拖动折线编辑手柄：



     • 拖动连接手柄：



     • 拖动指引线编辑手柄：



     • 拖动移动手柄：



  3. 要沿连接的元素移动注释，请单击并拖动指引线，而非指引线编辑手柄。
