使用交点放置 PMI 尺寸

在直接零件模型中，交点派生自模型边、圆柱或圆锥面轴以及倒圆。

1. 选择一个标注尺寸命令，如间距或智能尺寸。

2. 将光标放在您要放置尺寸的边、倒圆、复杂倒圆或倒圆补片上，使其高亮显示。

   最接近光标位置的交点也高亮显示。

   Tip:

   如果显示快速选取指示符，则可右键单击来打开它，并从列表中选择另一个交点。

   示例:

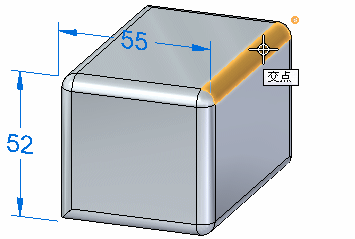

   此示例显示为倒圆边而选定的交点。



3. 单击以指定尺寸点。

   选定的交点变为绿色。

4. 如果在第一步中选择间距命令，执行以下操作：

   • 将光标移到您想要标注尺寸的下一个模型元素。

   • 单击以选择默认交点，或者使用快速选取来选择备用交点。

   尺寸被放置。
