使用动态可视化查看属性信息

在装配环境中可用，动态可视化可用于交互地查看、过滤和生成规则，以查询活动装配中所有零件的属性信息。通过使用规则，可以临时替代与查询关联的部件的颜色，并在查询处于活动状态时查看结果。随后可以一次查看所有零件的属性，而不是打开每个零件文档来查看其属性。

使用动态可视化，可以：

显示和过滤装配的部件和元数据。
同时运行多个查询。
提供天工 CAD 模型中属性的可视化表示。
查看提醒图例以快速选择部件。

查询属性信息

在动态可视化中，可以使用规则查询装配中的属性信息。规则是根据一组使用运算符并强调运算顺序的准则对属性信息进行过滤而创建的。可以将规则应用于模型并查看结果，因为每个规则都有相应的临时颜色覆盖。

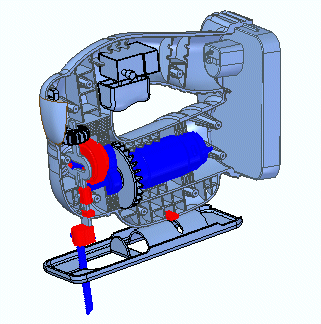

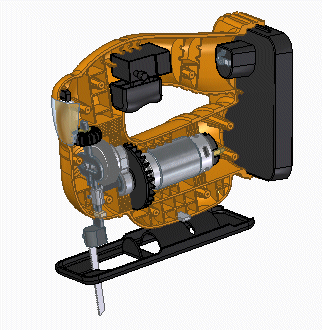

原始装配	应用了属性过滤规则的装配红色 - 外购件蓝色 - 不锈钢件浅蓝色 - 未过滤的属性信息

使用报告

可以将规则集合另存为报告，以便查看、打印和重用它。此外，可以从创建报告的装配中导出报告，然后共享和导入报告以用于其他装配。导入报告可使其进入活动装配并变为活动报告。

使用动态可视化时采用以下工作流程：

在装配中，单击测量与检查选项卡→报告组→动态可视化命令。
对属性表中显示的属性值应用过滤器。
创建至少一个规则。
命名并保存报告。

编制属性信息索引

启动天工 CAD 时会同时编制属性信息索引。因此，TGPropDB.exe 和 TGPropReader.exe 包含在您计算机上运行的进程列表中。进程将继续运行，直到 prod-se-long; 关闭为止。如果不经常使用动态可视化，并且希望避免每次启动天工 CAD 时启用属性信息的内存中索引编制，可在 天工选项对话框的装配选项卡上，设置 天工 CAD 启动时启用延迟的索引编制。设置该选项后，属性信息的内存中索引编制将延迟，直至启动动态可视化命令为止。

提示:

如果通过自动化启动天工 CAD，您可能希望延迟自动索引编制。
