使用注释对齐形状命令对齐注释

使用注释对齐形状命令,可以关联地对齐零件序号和其他注释类型。

  1. 选择草图选项卡→注释组→注释对齐形状

  2. 在命令条上,单击属性

    显示对齐形状属性对话框。

  3. 类型列表的常规选项卡中,选择开放封闭

  4. 间距列表中选择不均匀均匀

    • (可选)对于不均匀间距,指定最小间距值。取消选中复选框以手动沿对齐形状放置注释类型。

    • 对于均匀间距,接受默认值或输入一个新的值。

  5. 注释选项卡上,选择要附加到对齐形状的所有注释类型。

  6. 单击确定

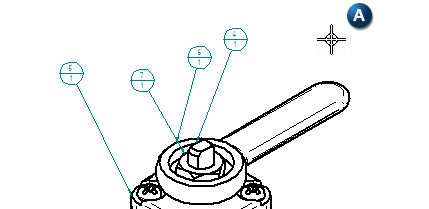

  7. 单击以放置注释对齐形状 (A) 的第一个点。

    Note:

    注释对齐形状的第一个点建立后,在未关联注释的附近移动光标 (B) 会自动将注释与对齐形状关联 (C) 起来。

  8. 单击以结束线段 (D) 绘制或开始绘制一条新的线段。

    Note:
    • 每次单击会创建一个顶点 (A) 用来连接两条线段或终止一条线段的绘制。

    • 每条线段的中心处会创建一个蓝色的拖动手柄 (B)。

    • 当选择注释对齐形状时,可以看到顶点和拖动手柄。

  9. 右键单击以完成注释对齐形状。

Tip:
  • 创建对齐形状时,可以使用注释对齐形状命令条选择形状类型、间距类型,并将形状与特定图纸视图关联。

  • 修改与带有项零件序号的装配图纸视图关联的对齐形状时,可以使用注释对齐形状命令条上的以下选项:

    • 顺序 - 可以将项零件序号顺序改为顺时针或逆时针。

    • 起始零件序号 - 可以单击一个零件序号作为顺时针或逆时针顺序的第一个零件序号。
