在坐标尺寸上添加和移除折线

当使用自动坐标尺寸命令时，可以在需要的位置自动添加折线。

使用坐标尺寸命令手动放置尺寸时，可以选择线和坐标选项卡中的启用自动添加折线选项创建折线，并在放置每个尺寸时在直线和文本之间添加空格。

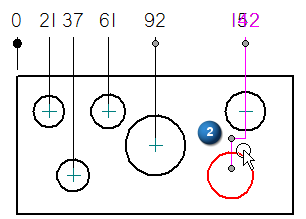

可以在现有的尺寸投影线中手动插入一条或多条折线以改进其格式。使用选择命令选择尺寸 (1)，然后按住 Alt 键的同时单击鼠标将折线添加到投影线上 (2)。

拖动折线段可以重新定位折线 (3)。

还可拖动顶点手柄修改投影线的形状 (4)。

通过拖动折弯的投影线可以重新定位尺寸。此时会调整相邻尺寸为其留出空间，并根据需要添加折线以防发生重叠。

在工程图环境中可以：

• 可以通过在尺寸命令条上首先选择尺寸，然后选择折线按钮来移除坐标尺寸上的所有折线。

• 还可以通过选定尺寸，然后按住 Alt 键并单击要移除的顶点从坐标尺寸中移除单条折线。

有关更多信息，请参见在尺寸上添加和移除折线。
