使用参考文本

参考形位公差和基准框中的信息

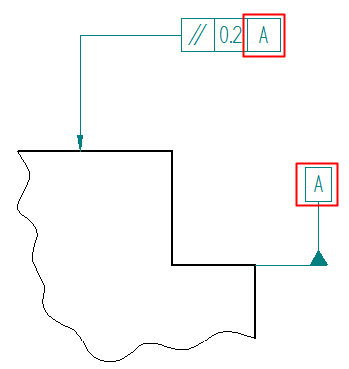

如何使用参考文本的一个简单示例是在基准框和形位公差之间创建交叉引用。当基准字母更新时，形位公差也将随之更新。

参考图纸视图中的信息

可以参考图纸视图标题中的信息，并将此信息加入标注或文本框。例如，您可以创建一个名为 NOTES 的标注，选择显示边框轮廓选项，然后组成包含纯文本和派生文本的标注文本，并引用：

• 向视图（视图 C）或剖视图 (A-A) 的视图注释标题。

• 向视图或剖视图所在的图纸页号。

• 向视图或剖视图的视图比例。

example:

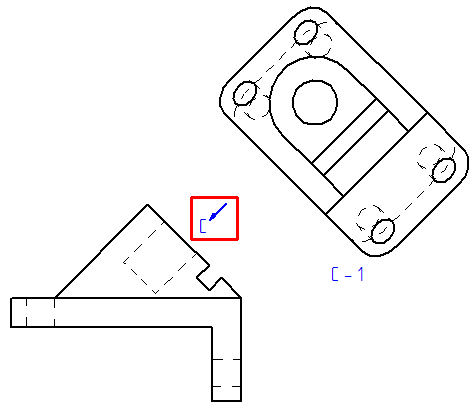

可以参考此向视图平面标签的视图注释名称，并在文本框或标注等注释中显示。

使用图纸标题块中的参考文本

可以使用参考文本添加和更新图纸标题块中的信息。例如，可以参考文档属性，如项目名和文档的文件名。一种方法是：

1. 显示和编辑带标题区的背景图纸。
2. 在要参考的每个文档属性标题区中放置标注。

3. 在标注属性对话框中插入参考文本，设置源类型=标注作为要参考的文本源。这将显示可提取到标题区的标注中的文档相关属性，如 %{文件名}、%{标题}、%{文档号} 和 SHEET %{图纸页号}/%{图纸页数}。

这将显示标题区中每个参考文本标注的当前值。

您可以引用以下类型的注释的文本区域：

• 零件序号（大写、小写、前缀、后缀）

• 标注

• 基准框

• 基准目标（参考、编号）

• 图纸视图标题和属性

• GOST 焊接符号—可以从下面四个文本字段提取参考文本和向其中插入参考文本：



• 技术需求列表中的编号项

  否	内容
  1。	在 1:00 mm 断开所有陡峭边。
  2。	为非加工面涂蓝色。

• 视图注释—可以从下面的项引用属性和标题信息：

  • 用于创建剖面图纸视图的剖切平面线。

  • 用于创建局部放大图的局部放大图区域。

  • 用于创建向视图的向视图平面。

您可以在以下类型的注释中插入参考文本：

• 零件序号

• 标注

• 形位公差

• GOST 焊接符号

• 文本框

• 技术需求

使用选择参考文本对话框定位、选择和将参考文本插入符合条件的注释。可以使用参考文本按钮打开对话框，该按钮位于：

• 每种注释的属性对话框的常规选项卡上。

• 一些注释命令条上。

• 标题选项卡上。

  • 所选图纸视图的图纸视图属性对话框中。

  • 所选视图注释的视图注释属性对话框中。

  • 图纸视图样式对话框中。
